3.
Connecteur Serial ATA 6.0Gb/s Marvell
Ce connecteur est destiné à un câble Serial ATA pour la connexion de disques durs et
de lecteurs optiques Serial ATA 6Gb/s.
P8H77-M PRO
P8H77-M PRO Marvell

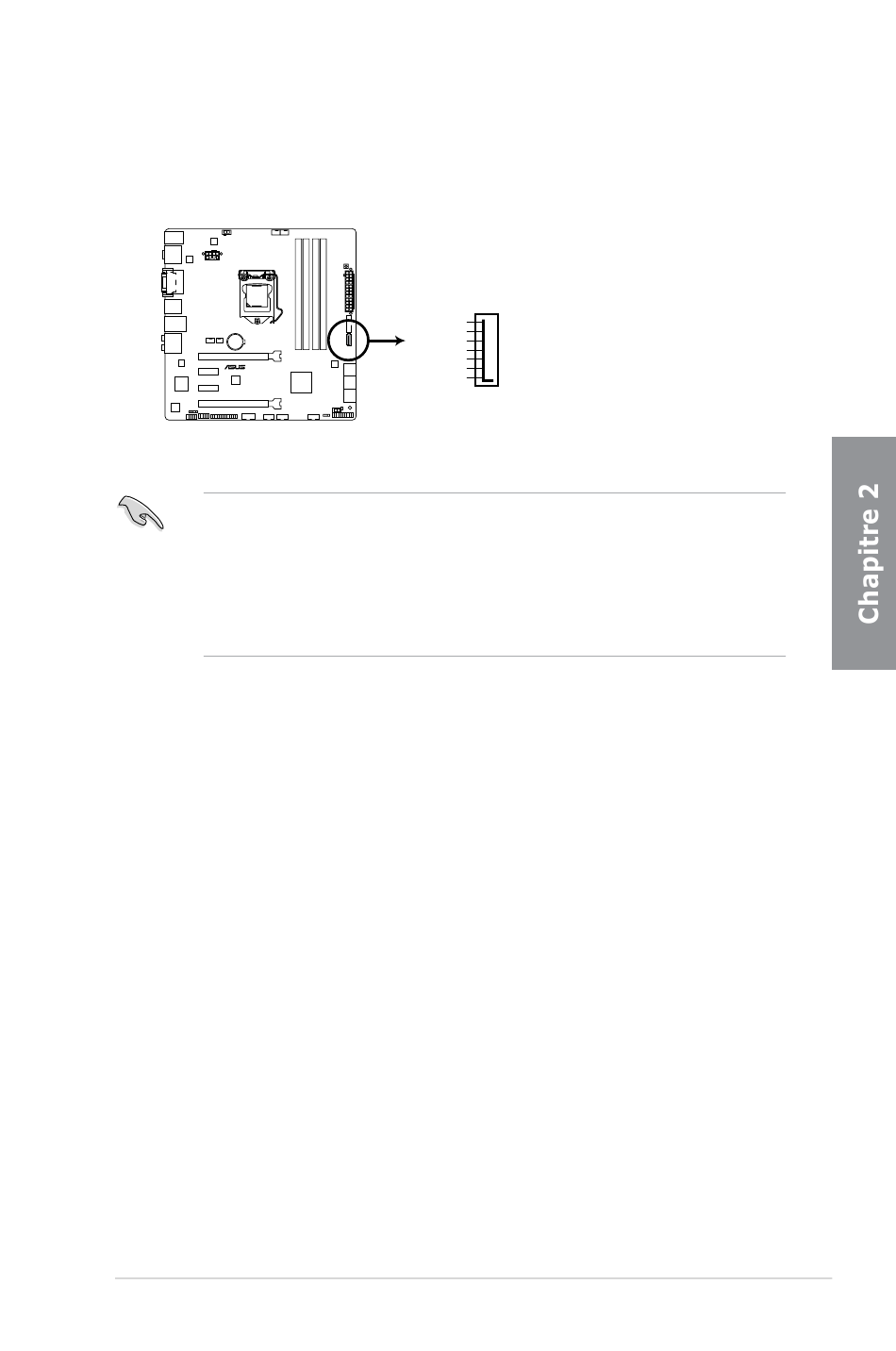

Connecteur SATA 6Gb/s Marvell de la P8H77-M PRO
•
Le connecteur SATA6G_E1 (bleu marine) ne peut être utilisé que pour les disques de
données. Les lecteurs ATAPI ne sont pas pris en charge.
•
Installez Windows
Serial ATA.
Pour l'utilisation de la fonction NCQ, réglez l'élément Marvell Storage Controller du
•
BIOS sur [Enabled]. Voir section 3.5.6 Onboard Devices Configuration pour plus de
détails.
ASUS P8H77-M PRO
(7-pin SATA6G_E1 [bleu marine])
®
SATA6G_E1
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXP1
RSATA_RXN1
GND
SATA 6.0 Gb/s connectors
®
XP Service Pack 3 ou ultérieur avant d'utiliser les connecteurs
®
2-23
