2.2.6.5 Réflecteurs linéaires
Les réflecteurs de chauffage linéaire sont
livrés pré-perforé avec trous d'universel.
Remarque : 30-50kW modèles ont deux longueurs de
réflecteur sur chaque bougie.
Reportez-vous aux informations détaillées
sur les plans de montage (La figure 41 à La
figure 50) pour plus de détails. À partir
2.2.6.6 Fixations linéaires
Pour u-tube de chauffage le réflecteur sur
le support de fixation le plus proche de
l'U-Bend n'a pas d'entretoise. Tous les
autres u-tube de fixation de réflecteur ont
l'entretoise. Pour les réchauffeurs linéaire
fixation du réflecteur sur le support le plus
éloigné de l'incinérateur n'a pas d'entretoise.
Tous les autres ont les fixations réflecteurs
linéaires équipés d'écartement.
M6 set pin
Entretoise
insérée dans la
fente de sorte
qu'elle repose
sur le support de
suspension

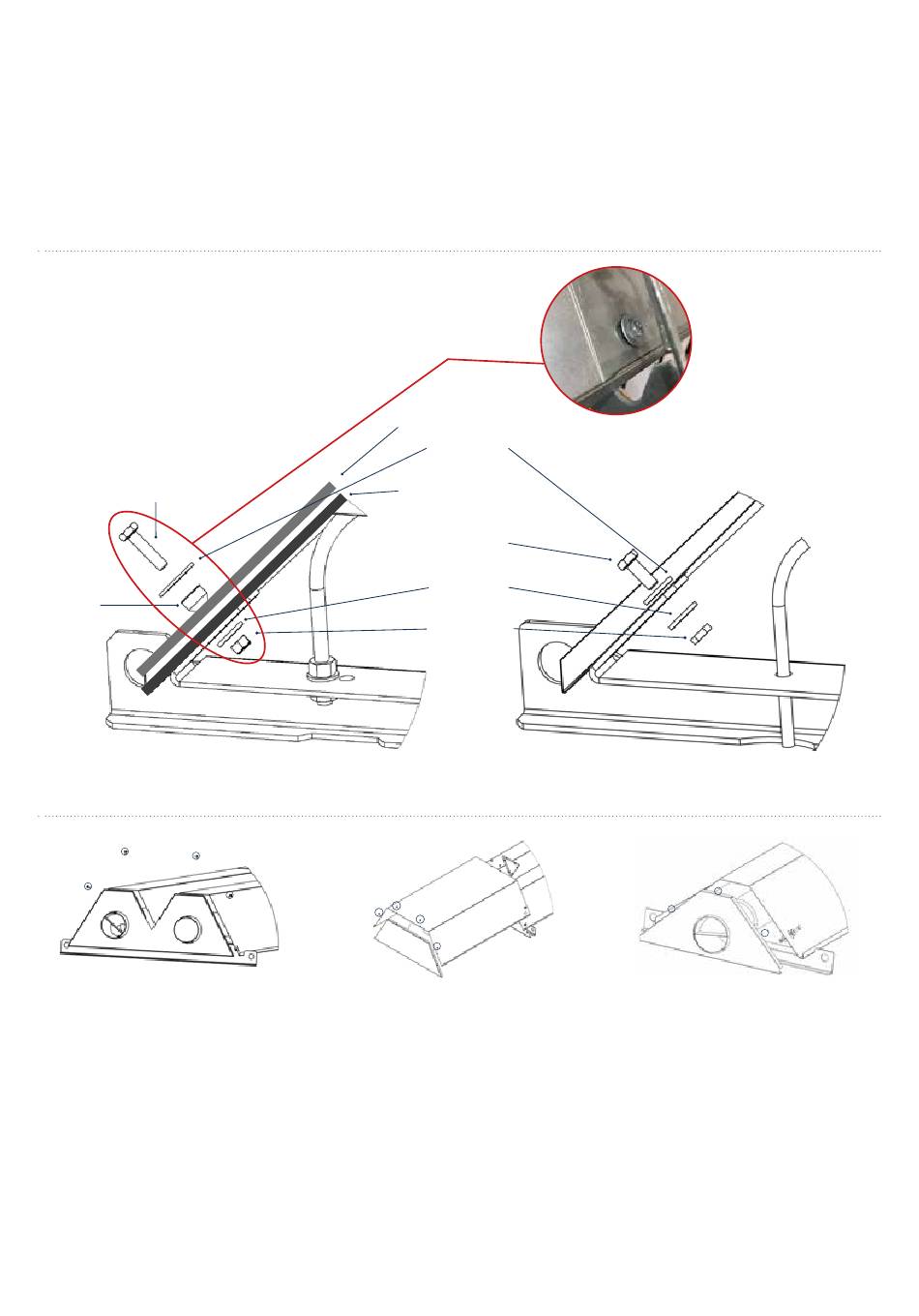

La figure 32. Le couvercle d'extrémité côté brûleur
fixer comme indiqué M5 set goupilles et rondelles
2.2.7 Embout de brûleur U-Tube
Positionner le chapeau avec les trous du tube
sous le réflecteur à l'extrémité du brûleur de
profil avec la tête vers l'intérieur des brides.
La fixer à l'aide de réflecteurs 4 off M5 pozi
set goupilles et rondelles.
30
de l'extrémité, placez l'un des réflecteurs
sur les deux supports (assurer la bonne
longueur est équipé de réflecteur pour
30-50kW modèles).
Placez le réflecteur sur les bougies de façon
à ce qu'il chevauche le réflecteur précédent
et est situé au-dessus de l'autre support.
Réflecteur
supérieur
La grande
rondelle
Réflecteur
inférieur
M6 set pin
La petite
rondelle
Contre-écrou
La figure 33. M5 pozi set goupilles et rondelles
2.2.8
U-tube, le couvercle du U-Bend
Positionner le chapeau avec les trous du tube
sous le réflecteur à l'extrémité du U-Bend de
profil avec la tête vers l'intérieur des brides.
La fixer à l'aide de réflecteurs 4 off M5 pozi
set goupilles et rondelles.
Se reporter à la section 2.2.5.6 pour les
détails de la fixation de tous les réflecteurs
sur les supports.
Remarque : Tous les réflecteurs doivent être positionnés
à des supports exactement comme indiqué dans les
plans de montage.
Image montrant les
positions du réflecteur
avec l'ensemble des
entretoises en place
L'entretoise n'est pas utilisé
sur le support le plus éloigné
de l'incinérateur sur les
deux u-tube et linéaire de
radiateurs.
La figure 31. Premier U-Tube V réflecteur
La figure 34. M5 pozi set goupilles et rondelles
2.2.9 Embouts de linéaire
Positionner le chapeau avec les trous du tube
sous le réflecteur à l'extrémité du brûleur de
profil avec la tête vers l'intérieur des brides.
La fixer à l'aide de réflecteurs 3 off M5 pozi
set goupilles et rondelles. Répéter l'opération
à l'autre extrémité de l'appareil de chauffage.
Remarque : Veuillez noter qu'à 15-25kW modèles le
capuchon du brûleur a un grand trou.
