1.10 Branchement électrique
Cet appareil doit être relié à la terre.
• Alimentation 230V 50Hz monophasé.
• Chauffage standard 116W.
• Chaque brûleur seulement pour le chevron
et double chauffe-linéaire 32W.
• Note actuelle 0.55 a maximum (inductif).
• Fusible 3 amp externes
Tous les travaux électriques doivent être
effectués à des normes nationales et locales
en vigueur par un électricien compétent.
La connexion électrique à l'appareil de
chauffage est effectuée au moyen d'un
plug-in à trois broches connecteur d'ali-
mentation. Vivre, neutre et les connexions
de mise à la terre doit être effectué via une
alimentation flexible câble d'alimentation
au connecteur et acheminés à l'écart de
l'appareil de chauffage ou de tubes.
14
La figure 12.
Les méthodes indiquées dans les données ci-dessus sont inacceptables, en
raison d'un stress excessif sur le flexible et raccords.
Type de gaz
Gaz propane (G31)
Gaz propane (G31)
Gaz propane (G31)
Les câbles d'alimentation souples devraient
être 0,5 mm² et se conformer aux normes
nationales. Les fils du cordon d'alimentation
sont le code de couleurs suivant :
Green & terre jaune, bleu, marron neutre vivre
Il est recommandé de l'appareil de chauffage
ou d'un groupe de chauffage sont contrôlées
par des thermostats, une minuterie et inter-
rupteurs de réglage manuel si nécessaire et
d'un thermostat antigel.
Nous recommandons l'utilisation de l'HVAC
Mondiale Nortek (UK) Ltd contrôles approu-
vés. Veuillez vous reporter au manuel de
contrôle de la cité et pour les détails de
l'installation. Lorsque d'autres manufac-
tures commandes permettent, veuillez vous
référer à leurs instructions pour leur citant
et les détails de l'installation.
Pression nominale (mbar)
30
37
50
La figure 13.
Max (mbar)
Min la pression d'alimentation (mbar)
35
45
57.5
Le tableau 6 – Les pressions d'alimentation en gaz
Vert / jaune
Bleu

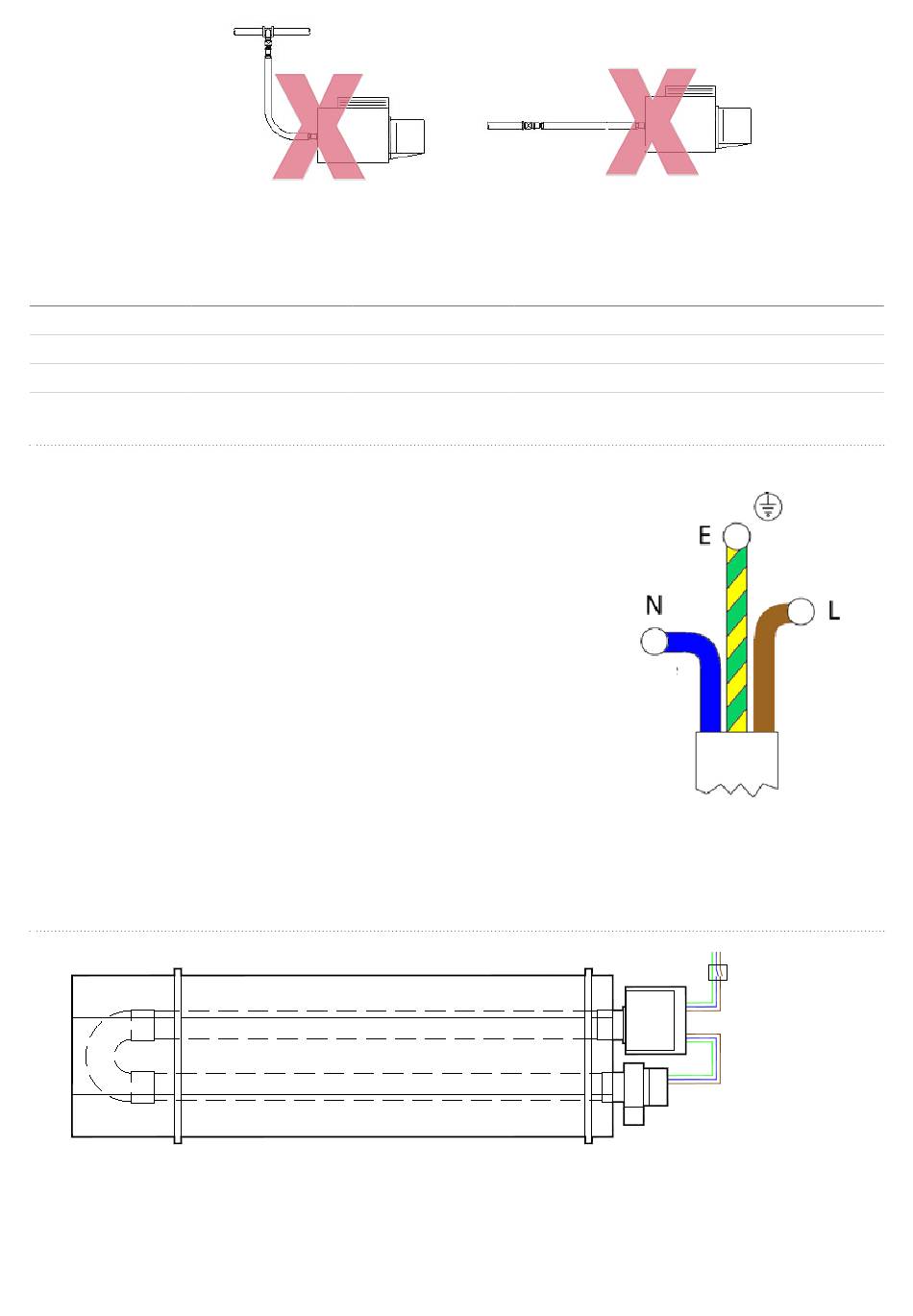

La figure 14. Câblage monophasé
Spar à fusible
Brûleur ventilateur se
branche sur
La figure 15. Connexions de câblage typique de VSUTE
25
25
42.5
Marron
