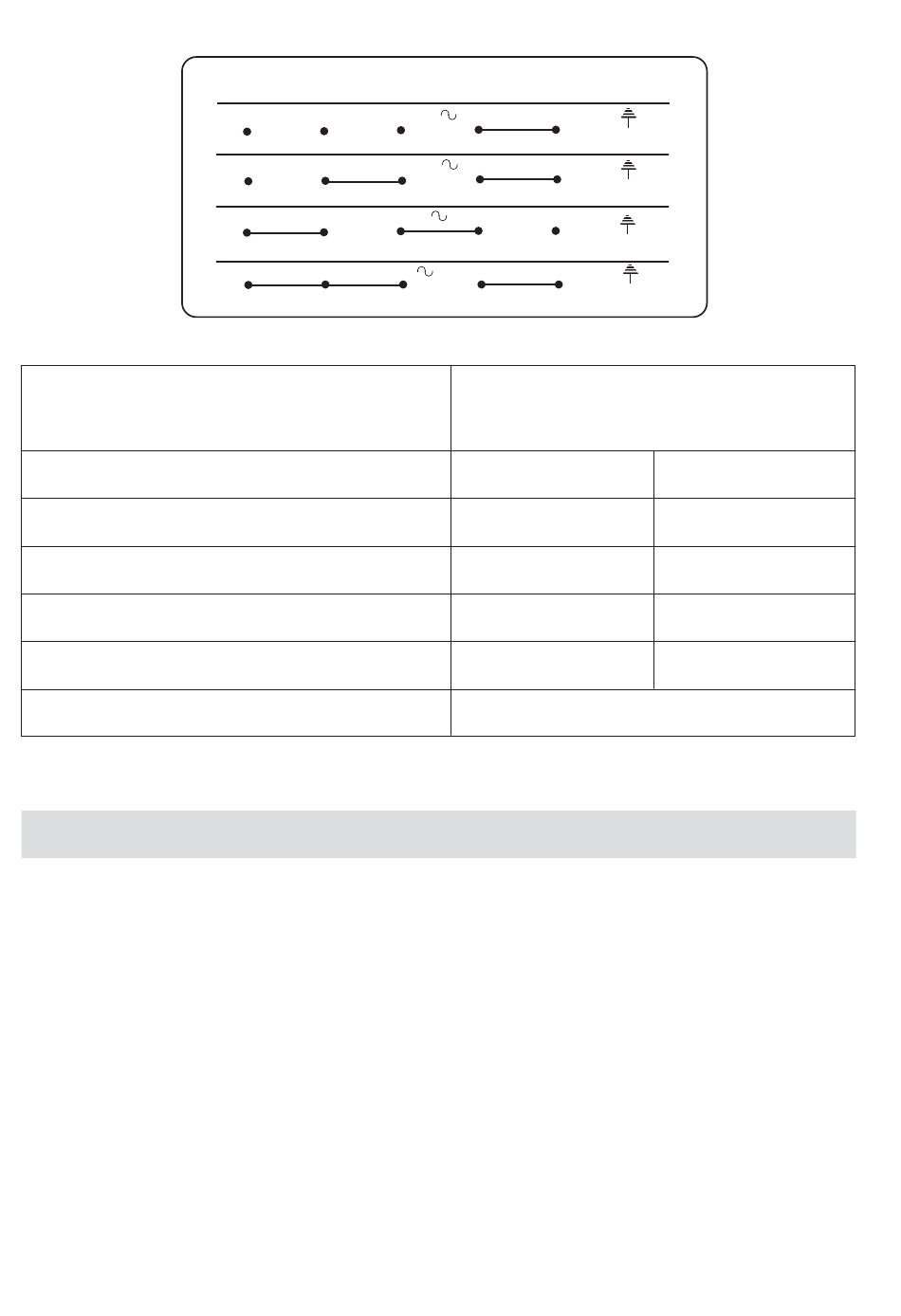

Das Schild mit den Stromanschlussarten befindet sich in der Nähe des Klemmenbretts.
BETRIEBSSPANNUNG
3N AC 380...415 V 50/60 Hz
2N AC 380...415 V 50/60 Hz
3 AC 220...240 V 50/60 Hz
1N AC 220...240 V 50/60 Hz
SCHALTPLAN ZEICHNUNG Nr.
3.
Die untenstehenden Auswechslungen dürfen nur von Vertragswerkstätten durchgeführt werden. Vor der Durchführung
von Bestandteileauswechslungen muß mit dem Hauptschalter die Spannung vom Gerät abgenommen werden.
A) Umschalter
- Schaltbrett abmontieren.
- Schrauben lösen, die den Bestandteil festhalten.
- Drähte unter Beachtung des Schaltplanes abtrennen.
- Bestandteil ersetzen und alles schaltplangerecht wieder einsetzen.
- Alles in der umgekehrten Abmontagefolge wieder zusammenbauen.
B) Rohrheizkörper
- Das Wasser aus dem Zwischenraum auslassen
- Die Leiter unter Berücksichtigung der schaltplanmäßigen Anschlüsse abschließen
- Die Muttern der Rohrheizkörper auf der Wanne losschrauben.
- Die Rohrheizkörper austauschen und den neuen schaltplangereht wieder einsetzen. Dabei auch die entsprechende Dichtung
ersetzen.
- Alles in der umgekehrten Abmontagefolge wieder zusammenbauen.
2
1
380...415 V 3N
L2
L1
380...415 V 2N
L2
L1
220...240 V 3
L1
220...240 V
L1
MODELL

AUSTAUSCHEN DER WICHTIGSTEN BESTANDTEILE

3 4 5
50/60 Hz
L3 N
50/60 Hz
N
50/60 Hz
N
50/60 Hz
N
SPITZENSTROM
A/f
12,5
25
21,7
37,5
- 34 - - 34 - - 34 - - 34 - - 34 -
6
PE
PE
PE
PE
E77/M50I-7
KABELANZAHL
mm 2
5 x 1,5
4 x 2,5
4 x 2,5
3 x 6
1373
Tab. 3
