6.5

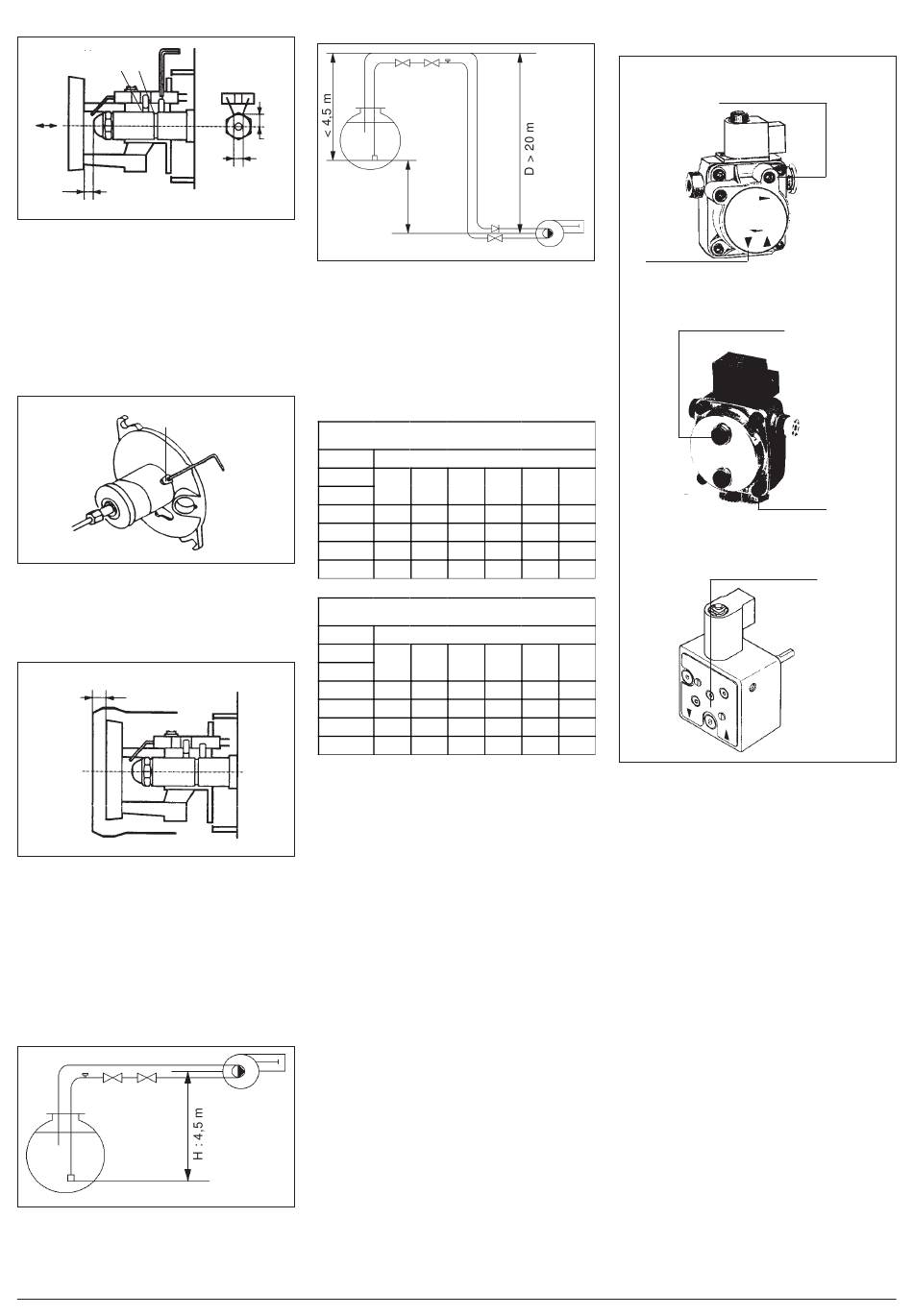

VERIFICATION DE LA COTE "N"
C D
N
Remonter le stabilisateur. Desserrer la vis
Rep. "D". Clé Allen de 2. Positionner le
stabilisateur pour obtenir la cote "N". Serrer
la vis Rep. "C". Mettre en appui le
tranquillisateur sur le stabilisateur. Serrer la
vis Rep. "D". Contrôler le réglage
d'électrodes. Remonter la ligne.
Cote"N" : Voir tableau de la page 3.
6.6
REGLAGE DE LA LIGNE
E
Positionner le bouton sur le repère désiré.
Bloquer la ligne en serrant la vis Rep. "E".
Clé Allen de 2. Voir tableau de la page 3.
6.7
CONTROLE DE LA COTE "L"
L
En fonction du repère choisi ci-dessus, on
peut vérifier la cote "L".
Voir tableau de la page 3.
7
INSTALLATION ET
DETERMINATION
DES TUYAUTERIES
7.1
BITUBE EN ASPIRATION
t
b
d
a
a
:
Clapet d'aspiration.
b
:
Vanne de police.
d
:
Vanne d'arrêt.
t
:
Té de remplissage.
7.2
BITUBE EN CHARGE
b
a
6,5
2,5
H
a
:
Clapet d'aspiration.
b
:
Vanne de police.
d
:
Vanne d'arrêt.
e
:
Clapet anti-retour.
f
:
Vanne de sécurité anti-siphon.
t
:
Té de remplissage.
7.3
LONGUEURS DE TUYAUTERIES
Tab. N° 4
Longueur "L" de tuyauteries
H (m)
0
0,5
d (mm)
6
10
9
8
37
33
10
95
84
12
150
150
Tab. N° 5
Longueur "L" de tuyauteries
H (m)
0
0,5
d (mm)
6
10
12
8
37
42
10
95
107
12
150
150
H : Dénivellation entre pompe et cuve.
D : Hauteur maxi = 20 m.
d : Diamètre des tuyauteries en mm.
Longueur L (m) indiquée, intersection d'une
ligne et d'une colonne, comprend quatre
coudes, un robinet d'arrêt et un clapet anti-
retour.
Exemple : Tableau N°4 et N°5:
Diamètre conseillé, d=8mm.
8
RACCORDEMENT AUX
CIRCUITS FIOUL
ET ELECTRIQUE
8.1
CAS D'UNE INSTALLATION
MONOTUBE EN CHARGE
OU EN ASPIRATION (montage
déconseillé)
Pompes SUNTEC AS 47 C, ECKERLE UNI
2.2 :
Enlever la vis de bi-pass à l'intérieur de
l'orifice de retour et obturer ce dernier.
Pompe DANFOSS MS 21 :
Bi-pass automatique, obturer seulement
l'orifice de retour.
f t
e
d
1
2
3
4
7
4
1
0
28
19
10
0
73
50
27
5
150
107
60
13
1
2
3
4
13
16
19
22
47
56
65
74
118
140
150
150
150
150
150
150
5
8.2
MONTAGE DES FLEXIBLES SUR
LA POMPE
SUNTEC : AS 47 C
Prise de pression
Bi-pass
R
A
ECKERLE : UNI 2.2
Prise de pression
Bi-pass
A
R
DANFOSS : MS 21
Prise de pression
R
A
Aspiration : Orifice "A" - Retour : Orifice "R"
( Voir figure ci-contre).Les flèches indiquent
le sens de rotation de la pompe.Les raccords
de flexibles sont livrés montés non serrés
sur les flexibles.
8.3
AMORÇAGE DE LA POMPE
1 S'il existe utiliser le "Té" pour remplir les
tuyauteries.
2 Dévisser la prise de pression, monter un
tube flexible et mettre le brûleur en
marche.Lorsque le fioul arrive à la prise
de pression, arrêter le brûleur et revisser
la vis de prise de pression.
Afin de ne pas déteriorer la pompe, éviter de
faire fonctionner le brûleur trop longtemps
sans fioul.
10107 - FR - 9 - 02 / 02
