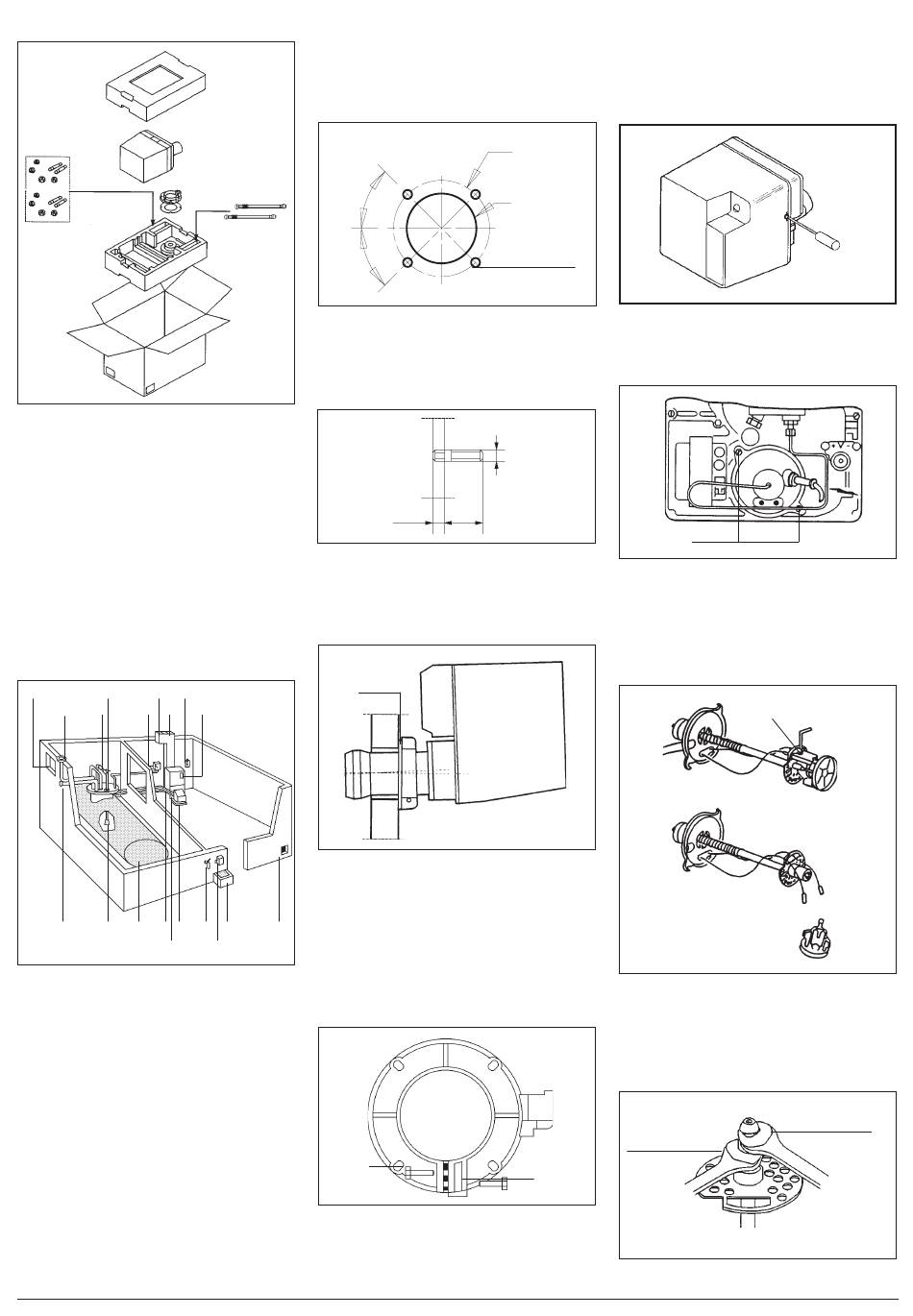

3 EMBALLAGE DU BRULEUR
L'ensemble brûleur est livré dans un
emballage comprenant :
. Un joint d'étanchéité,
. Une bride de fixation,
. Une pochette accessoires de fixation,
. Deux flexibles longeur 1 mètre- Ø 3/8",
. Un gicleur non monté,
. Une clé allen de 2.
- Notice,
- Plaque de chaufferie,
- Bon de garantie.
ATENTION : Volet d'air fermé et bloqué ;
ligne fioul non serrée.
4

CHAUFFERIE TYPE

16 5 15 11
2 19 6 14
1 4 3 8 18 10 17
7
1 Raccord symétrique de remplissage,
2 Event,
3 Cuve à mazout,
4 Clapet - crépine d'aspiration,
5 Vanne de police,
6 Poignée de manoeuvre de 5,
7 Jeaugeage du fioul,
8 Vanne à passage direct,
9 Clapet de non retour,
10 Interrupteur général,
11 Extincteur,
12 Consignes en chaufferie,
13 Régulateur de tirage,
14 Ventilation basse,
15 Cheminée,
16 Ventilation haute,
17 Gaine pompier stockage,
18 Bac à sable,
19 Bac de rétention,
20 Vanne anti-siphon (si cuve en charge).
5 MONTAGE DU BRULEUR
SUR LA CHAUDIERE
5.1 PERCAGE DE LA PLAQUE DE
FACADE
45°
45°
Percer la plaque de la chaudière comme
indiqué sur la figure ci-dessus.
5.2 MONTAGE DES GOUJONS DE
FIXATION
Monter les goujons de fixation comme
indiqué sur la figure ci-dessus.
5.3 BRULEUR EN POSITION
NORMALE
Joint
12
Position du brûleur à respecter pour assurer
la fermeture du volet d'air à l'arrêt. Bride de
fixation inclinée à 1°30. La monter sur la
plaque de chaudière en respectant le repère
13
"HAUT". Intercaler le joint d'étanchéité entre
9
la bride et la plaque de chaudière.
5.4 DESSERRAGE DE LA BRIDE DE
FIXATION
F
Dévisser la vis repère "F". Visser cette même
vis dans le taraudage repère "G".
La bride s'écarte et permet un démontage
aisé du brûleur.
Ø 170 a 180
Ø 130
4 taraudages M8
M8
5 mini
30
G
4
6 MONTAGE DU GICLEUR
ET REGLAGE
Voir préconisations sur tableau N° 3
6.1 DEMONTAGE DU CAPOT
Desserrer les vis de fixation.
Oter le capot.
6.2 DEMONTAGE DE LA LIGNE
A
Oter la cellule. Desserrer les deux vis de
fixation Rep. "A", clé de 10 ou tournevis.
Démonter le tube d'alimentation. Oter la
ligne.
6.3 DEMONTAGE DU STABILISATEUR
B
Desserrer la vis de fixation Rep. "B". Clé
Allen de 2. Débrancher les fils haute tension
de l'ensemble électrodes. Oter l'ensemble
électrodes.
6.4 MONTAGE DU GICLEUR
Clé plate de 16
Clé platede 17
Clés plates de 16 et 17.
