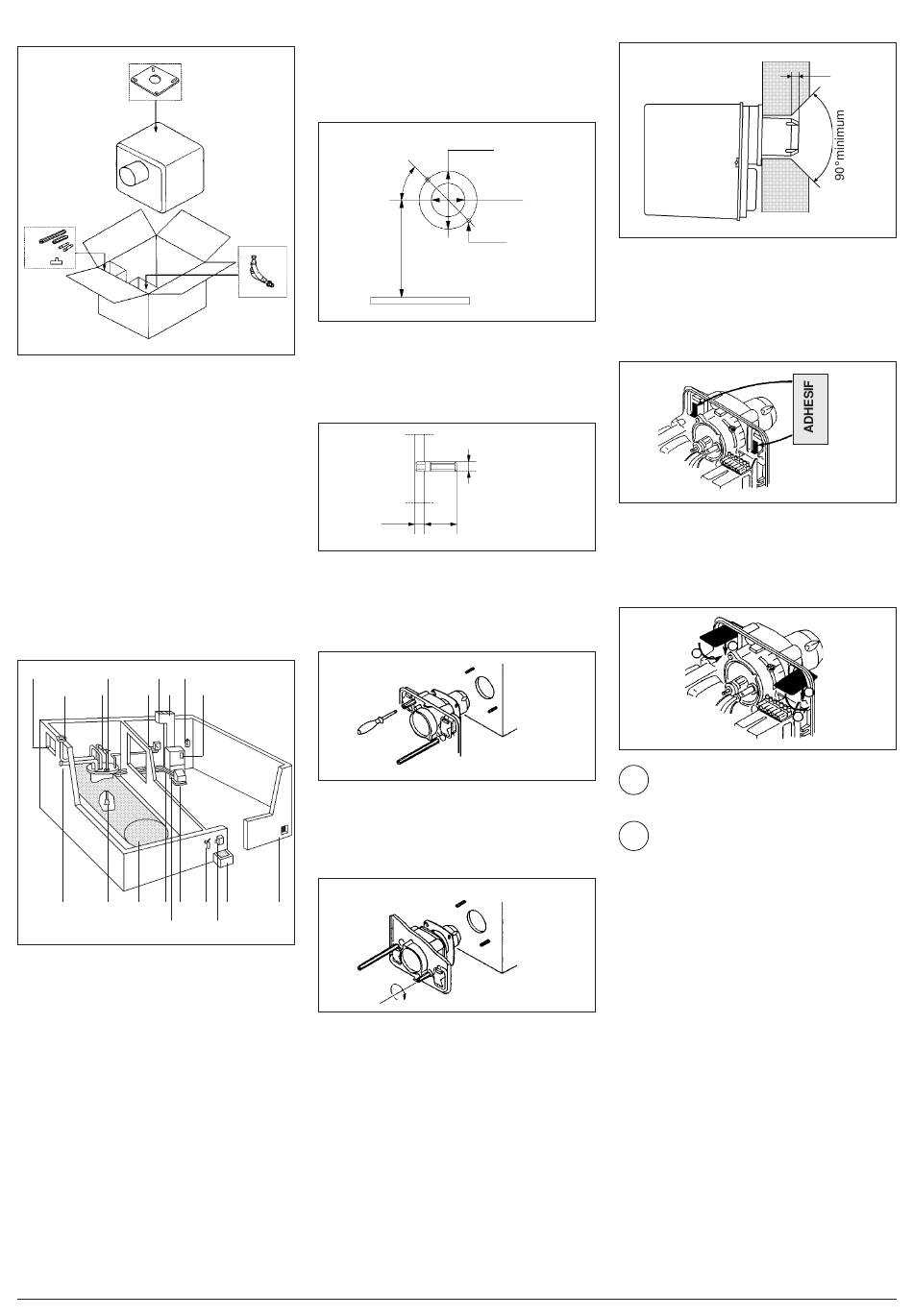

Emballage Du Brûleur; Chaufferie Type - Sicma MS 4 Notice Technique

3 EMBALLAGE DU BRULEUR
L'ensemble brûleur est livré dans un
emballage comprenant :
- Un joint d'étanchéité.
- Deux flexibles longueur 1 mètre (3/8").
- Un gicleur non monté.
.Une pochette d'accessoires comprenant :
- Une clé de réglage de la pression
pompe,
- Deux écrous borgnes pour fixation
brûleur,
- Deux goujons M8x37.
Notice.
Carton de conduite et d'entretien.
Bon de garantie .
4

CHAUFFERIE TYPE

16 5 15 11
2 19 6 14
1 4 3 8 18 10 17
7
1 Raccord symétrique de remplissage.
2 Event.
3 Cuve de fioul.
4 Clapet-crépine d'aspiration.
5 Vanne de police.
6 Poignée de manoeuvre de 5.
7 Jaugeage du fioul
8 Vanne d'arrêt.
9 Clapet anti-retour.
10 Interrupteur général.
11 Extincteur.
12 Carton de conduite et d'entretien.
13 Régulateur de tirage.
14 Ventilation basse.
15 Cheminée.
16 Ventilation haute.
17 Gaine pompier stockage.
18 Bac de sable.
19 Bac de rétention.
20 Vanne anti-siphon (si cuve en charge)
5 MONTAGE DU BRULEUR
SUR LA CHAUDIERE
5.1 PERÇAGE DE LA PLAQUE DE
FAÇADE
Hauteur
moyenne
140
Percer la plaque de la chaudière comme
indiquée ci-dessus.
5.2 MONTAGE DES GOUJONS DE
FIXATION
Monter les goujons de fixation comme
indiquée ci-dessus.
5.3 BRULEUR EN POSITION
NORMALE
12
Intercaler le joint d'étanchéité entre le brûleur
et la chaudière.
5.4 BRULEUR EN POSITION
INVERSEE
13
9
Intercaler le joint d'étanchéité et la bride
inclinée (en option, voir pièces de rechange)
entre le brûleur et la chaudière. Inverser les
écrous de fixation. Retourner les clapets
d'air à l'intérieur de leur logement respectif,
contre poids vers le haut ( voir montage des
clapets).Veillez à ce que les électrodes
soient au dessus du gicleur, pour celà
tourner le tranquillisateur et le stabilisateur
(voir paragraphe 4 pour le montage et le
réglage). Cette disposition interdit la
position d'entretien décrite en 11.2.
Ø 140 à 150
45°
Ø 110
2 trous M8
M8
5 mini 25
4
5.5 CAS DES PORTES EPAISSES
Si l'épaisseur totale de la porte du
générateur dépasse 70 mm, modifier
l'isolant de la porte selon le schéma ci-
dessus.
5.6 MISE EN SERVICE DES CLAPETS FVA
Avant la mise en route du brûleur décoller
l'adhésif situé sur les clapets FVA.
5.7 MONTAGE DES CLAPETS
(Si nécessaire).
1
2
1 Présenter le clapet en position
horizontale, encliqueter celui-ci sur
les deux tétons de fonderie.
2 Relacher le clapet qui doit se mettre
en position verticale.
10100 - FR - 7 - 96 / 06
10 mm
1
2
