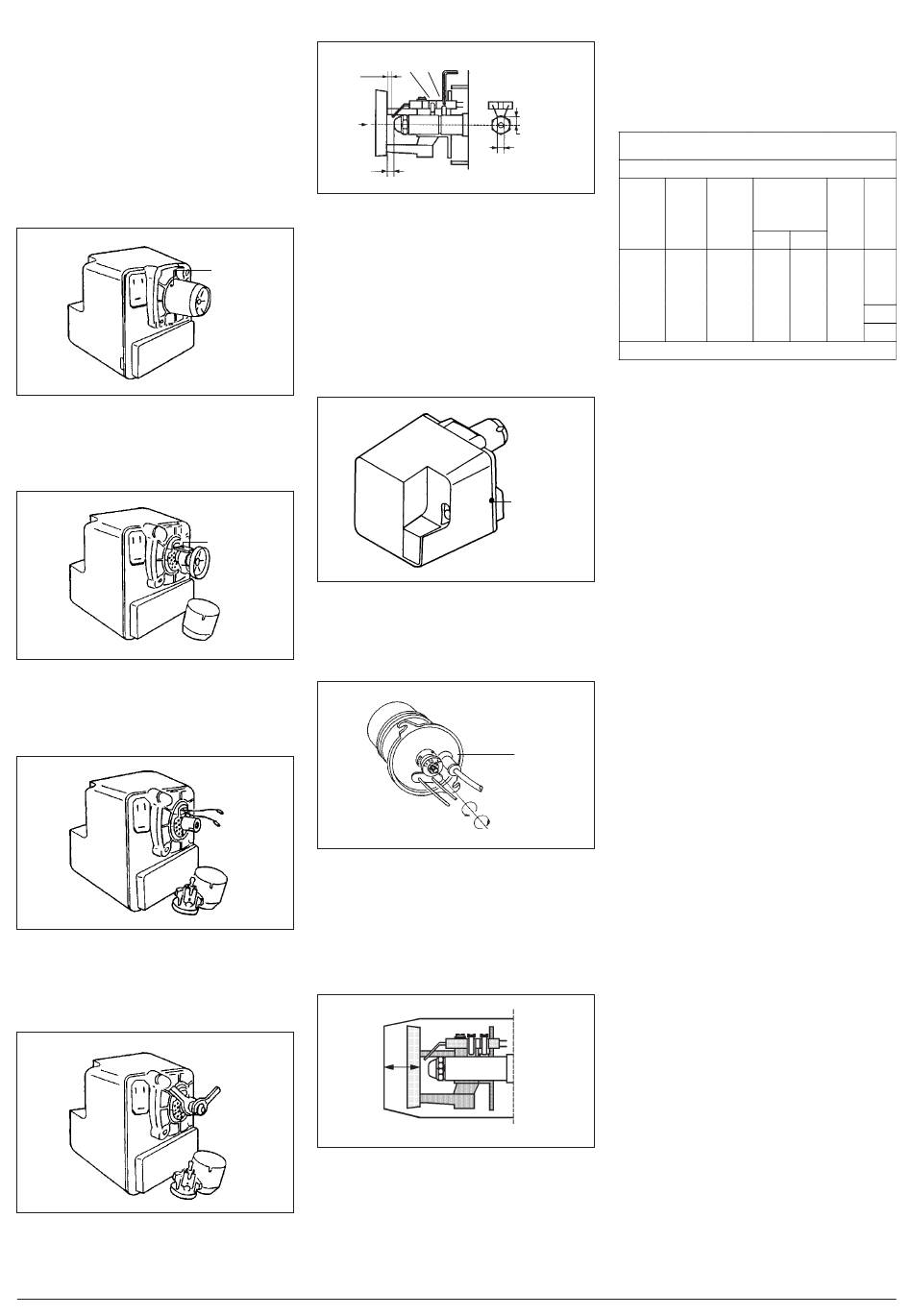

6 MONTAGE DU GICLEUR
ET REGLAGE
( VOIR PRECONISATIONS SUR
TABLEAU N° 3)
Toutes les opérations décrites ci-dessous
peuvent être réalisées avec un tournevis
(empreinte 1x5,5 mm).
6.1 DEMONTAGE DE LA TUYERE
Desserrer la vis de fixation Rep. "A"
(tournevis).Oter la tuyère.
6.2 DESSERRAGE DU STABILISATEUR
Desserrer la vis de fixation Rep. "B".
(tournevis ou clé Torx N°20).
6.3 DEMONTAGE DU STABILISATEUR
Débrancher les fils haute tension de
l'ensemble électrodes.Oter l'ensemble
électrodes / stabilisateur.
6.4 MONTAGE DU GICLEUR
Clés plates de 16 et 17.
6.5 VERIFICATION DE LA COTE "N"
3
N
Remonter le stabilisateur.Vérifier la côte
"N" (voir tableau N°4). Si elle n'est pas
conforme,desserrer la vis Rep."D".
(tournevis ou clé Torx N°20).Positionner le
A
stabilisateur pour obtenir la côte "N".Serrer
la vis Rep."C".Mettre en appui le
tranquillisateur sur le stabilisateur.Serrer
la vis Rep."D".Contrôler le réglage des
électrodes.Remonter la tuyère.
6.6 DEMONTAGE DU CAPOT
B
Desserrer les vis de fixation Rep "E"
(tournevis).Oter le capot.
6.7 REGLAGE DE LA LIGNE
Repères en kg - Voir tableaux N° 3 puis 4.
Desserrer la vis de réglageRep."F".(tournevis
ou clé Torx N°20).Tourner le bouton de réglage
dans un sens ou dans l'autre jusqu'au repère
désiré. Butée basse = 1,4 kg/h.
6.8 VERIFICATION DE LA COTE "L"
Réglage si nécessaire. Voir tableau N°4
En fonction du repère choisi ci-dessus, on
peut vérifier la côte "L".Affiner ce réglage si
il y a lieu en agissant (comme ci-dessus)
sur le bouton de réglage de la ligne pour
obtenir la côte "L" désirée.
C D
6,5
2,5
E
F
L
5
6.9 TABLEAU DES REGLAGES
Voir tableau N° 4.
Ce tableau est donné à titre indicatif. Il est
possible d'affiner ces réglages lors de la
mise en route du brûleur.
Tab. N° 4
Indications de réglage pour CO² 12%
Cote N (mm)
Puis- Puis-
selon angle du
Repères sance sance
gicleur
bouton flamme chau-
k W dière kW
45°
BUTEE 5
2 24,4 22 5
2,5 30 27 5
3 38,9 35 5
3,5 46,7 42 5
(1) Cas des foyers courts et de puisssances faibles.
10100 - FR - 7 - 96 / 06
Rég-
Cote
lage
L mm
air
60°(1)
4 10
4 12,5 2,5
4 15 3
18 3,5
21 4
