1.
Quitar el cable de masa de la batería.
Retirar bandeja trasera y el tapizado del maletero.
Faciliten el acceso a las unidades traseras del piloto.
2.
Hatchback:
Taladrad agujero de 13mm en la parte trasera del vehiculo o utilizar goma existente en la cubierta.
Limpiar las particulas metálicas y proteger con pintura anticorrosion.
Colocar la goma en el agujero.
Combi:
En el lado izquierdo del maletero se encuentra una goma protectora.
Retirar la goma y colocar la goma protectora de 40mm incluido en el kit en el agujero.
3.
Pasar el haz de cables por la goma hacia el maletero.
Deslizar por el extreme del haz de cables el protector de goma de la base.
Retirar el portacontactos de la base y conectar los cables tal y cómo se indica a continuación:
Iluminacion del remolque
Intermitente izquierdo
Antiniebla trasera
Masa
Intermintente derecho
Posición derecha
Luz de freno
Posición izquierda
Antiniebla trasera
Fijar la base al soporte del enganche.
4.
En los pilotos traseras hay conectores.
Separar estos conectores.
Fijar los conectores del haz de cables con los cables
verde, gris y marrón a el connector a el lado derecho.
Fijar los conectores del haz de cables con los cables
gris,negro,azul,rojo y Amarillo a el conector en el lado
izquierdo. Fijar los cables de masa de color blanco
al tornillo de tierra original del vehículo.
5.
Conectar la batería y comprobar el funcionamiento
de las funciones con un remolque.
Montar de nuevo las piezas desmontadas.
©ECS2008
SKO-006-B-F

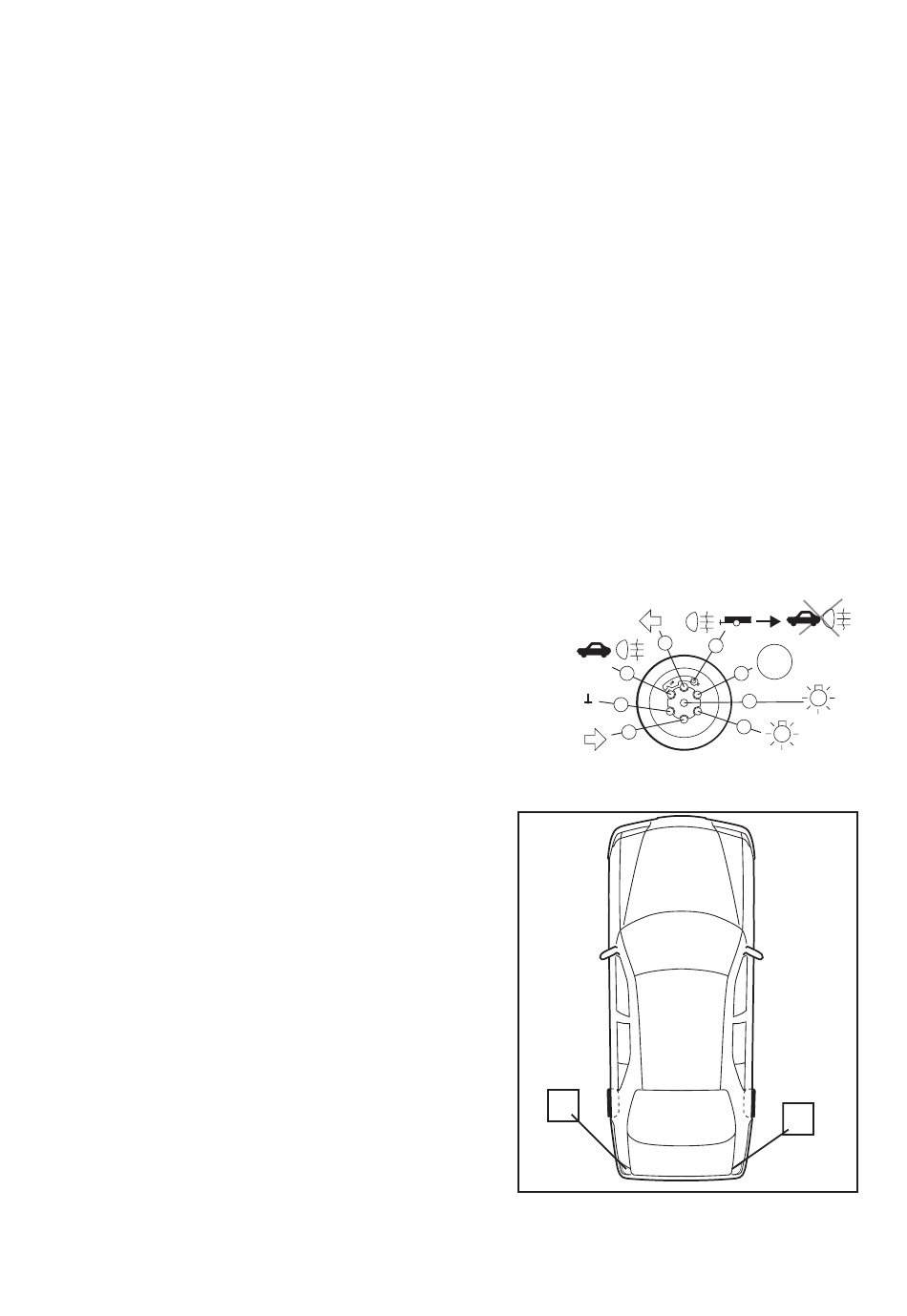

INSTRUCCIONES DE MONTAJE DE KIT ELÉCTRICO PARA ENGANCHE
DE REMOLQUE CON CAJA DE CONEXIONES 12-N SEGÚN NORMA DIN/ISO 1724.
SKODA OCTAVIA HATCHBACK 1996- +2000-
Reference: SKO-006-B
nr de contacto color de cable
1(L)
amarillo
2 (54-G)
azul
3 (31)
blanco
4 (R)
verde
5 (58-R)
marrón
6 (54)
rojo
7 (58-L)
negro
8 (58-B)
gris
080508RS
BREAK 1998- +2000-
1
2
3
4
B
8
STOP
6
7
5
A
