1.
Das Minuskabel der Batterie entfernen.
Die Verkleidung im Kofferraum herausnehmen.
Den Zugang zu den beiden Heckleuchtesätzen freimachen.
2.
Schrägheck:
Im Heckmittelstück ein 13 mm großes Loch bohren, oder einen vorhandenen Gummistopfen entfernen.
Die Metalsplitter sorgfältig entfernen und die Lochkanten mit Rostschutz behandeln.
Die 13 mm Kabeltülle im Loch einstecken.
3.
Kombi:
Hinten im Gepäckraum, an der linken Seite befindet sich eine Tülle.
Diese Tülle entfernen und die beiliegende 40mm Tülle im Loch einstecken.
Das Ende des Kabelsatzes von Außen durch die Kabeltülle im Gepäckraum führen.
Die Abdeckplatte über den Kabelsatz schieben.

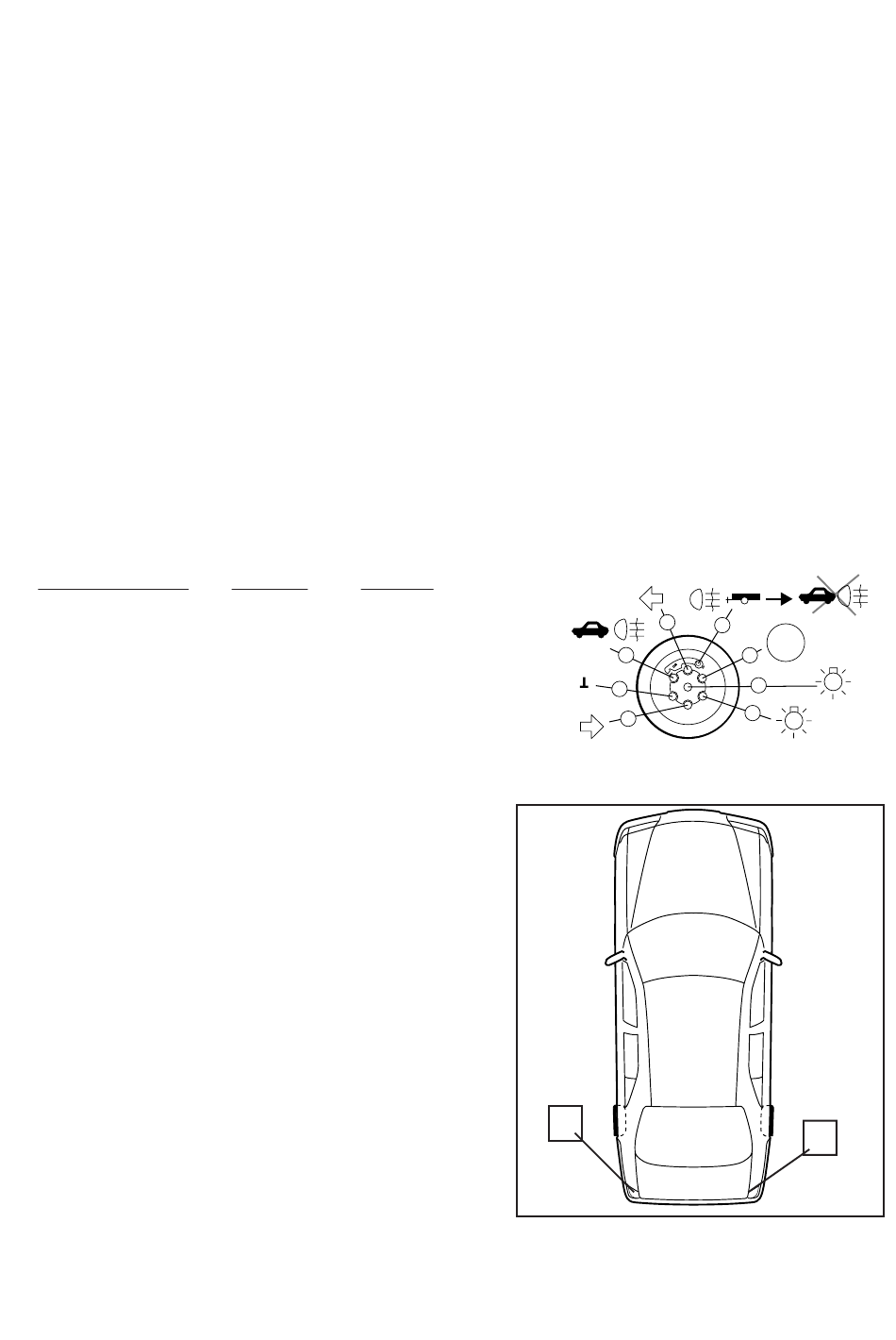

Den Kontaktträger aus der Steckdose nehmen und die einzelnen Kabeln wie folgt anschliessen:
Anhänger Beleuchtung:
Blinker links
Nebelschlußleuchte
Masse
Blinker rechts
Schlußleuchte rechts
Bremsleuchten
Schlußleuchte links
Nebelschlußleuchte
Die Steckdose auf die Steckdoseplatte montieren.
4.
An der Rückseite im Fahrzeug befinden sich Steckverbinder.
Den Steckverbinder der rechten Seite auseinandernehmen. (A)
Die Steckverbinder des Kabelsatzes mit dem grünen, grauen und braunen
Kabel übereinstimmend anschließen.
Den Steckverbinder an der linken Seite auseinandernehmen. (B)
Die Steckverbinder des Kabelsatzes mit dem gelben, grauen, schwarzen, blauen
und roten Kabel übereinstimmend anschließen.
Das weiße Kabel an der Fahrzeugmasse befestigen.
5.
Die Batterie wieder anschließen und sämtliche Fahrzeugfunktionen mit
angeschlossenem Anhänger überprüfen.
Die abmontierten Teile wieder befestigen.
©ECS1999
EINBAUANLEITUNG ELEKTROSATZ ANHÄNGERVORRICHTUNG MIT 12-N STECKDOSE lt.
DIN/ISO NORM 1724
SKODA OCTAVIA HATCHBACK 1996-
Bestell Nr.: SKO-006-B
Kontakt Nr.:
Kabelfarbe:
1 (L)
gelb
2 (54-G)
blau
3 (31)
weiß 2,5 mm2
4 (R)
grün
5 (58-R)
braun
6 (54)
rot
7 (58-L)
schwarz
8 (58-b)
grau
SKO-006-B-D
121200R
KOMBI 1998-
B
+2000-
+2000-
1
8
STOP
2
6
7
3
5
4
A
REVISIE 1
