ECS Electronics SKO-006-B-F Instructions De Montage page 2

1.
Verwijder de negatieve klem van de accu.
Verwijder de bekleding in de kofferruimte.
Maak de toegang tot de beide achterlichtunits vrij.
2.
Hatchback:
Boor een gat van 13mm in de achterzijde van het voertuig of maak gebruik van een bestaande tule.
Verwijder zorgvuldig de metaalsplinters rondom het gat en bestrijk deze met een anti corossie middel.
Plaats de meegeleverde 13 mm tule in het gat.
Combi:
Achter in de kofferruimte, aan de linkerzijde, bevindt zich een tule.
Verwijder deze tule en bevestig de bijgeleverde 40mm tule in het gat.
3.
Leid het einde vanaf buiten door de tule de kofferruimte in.
Schuif de rubber afdekplaat over de kabelboom.

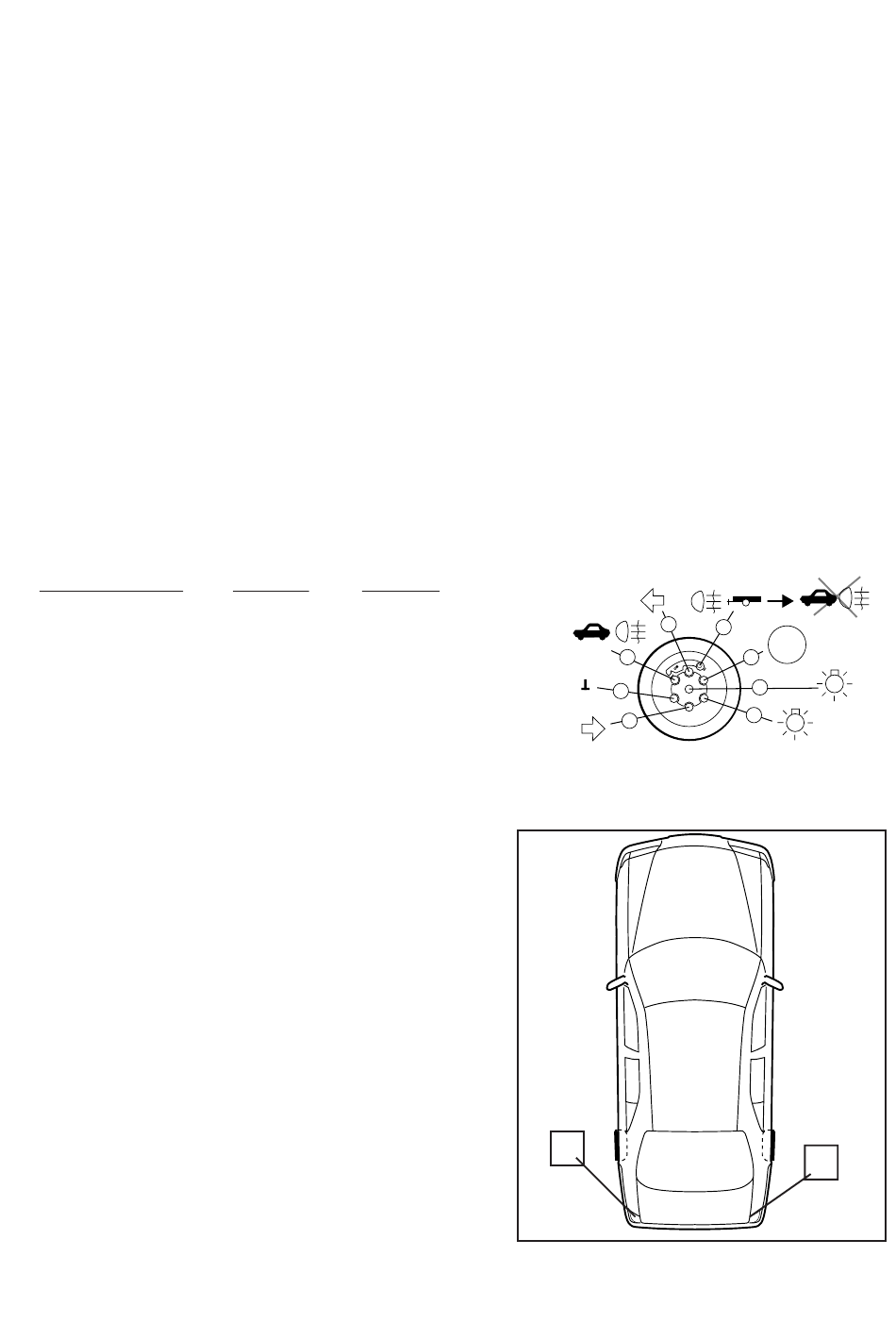

Neem vervolgens de contacthouder uit de contactdoos en sluit de draden als volgt aan:
Verlichting aanhanger:
Knipperlicht links
Mistachterlicht
Massa
Knipperlicht rechts
Achterlicht rechts
Remlichten
Achterlicht links
Mistachterlicht
Monteer de contactdoos op de contactdoosplaat.
4.
Aan de achterzijde van het voertuig bevinden zich connectoren.
Neem de connector van de rechterzijde los. (A)
Sluit de connectoren van de kabelboom, met de groene, grijze en bruine draden,
aan op de zojuist vrijgekomen connectoren.
Neem de connector van de linkerzijde los. (B)
Sluit de connectoren van de kabelboom, met de grijze, zwarte, blauwe, rode en
gele draden, aan op de zojuist vrijgekomen connectoren.
Bevestig de witte draad aan de voertuigmassa.
5.
Sluit de accu aan en controleer de electrische functies met de aanhanger
aangesloten.
Monteer de gedemonteerde onderdelen.
©ECS1999
MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 12-N CONTACTDOOS
VLGS. DIN/ISO NORM 1724
SKODA OCTAVIA HATCHBACK 1996-
Bestel Nr.: SKO-006-B
Contact Nr.: Draad kleur:
1 (L) geel
2 (54-G) blauw
3 (31) wit 2,5 mm2
4 (R) groen
5 (58-R) bruin
6 (54) rood
7 (58-L) zwart
8 (58-b) grijs
SKO-006-B-N 121200R
COMBI 1998-
B
+2000-
+2000-
1
8
STOP
2 6
7
3
5
4
A
REVISIE 1
