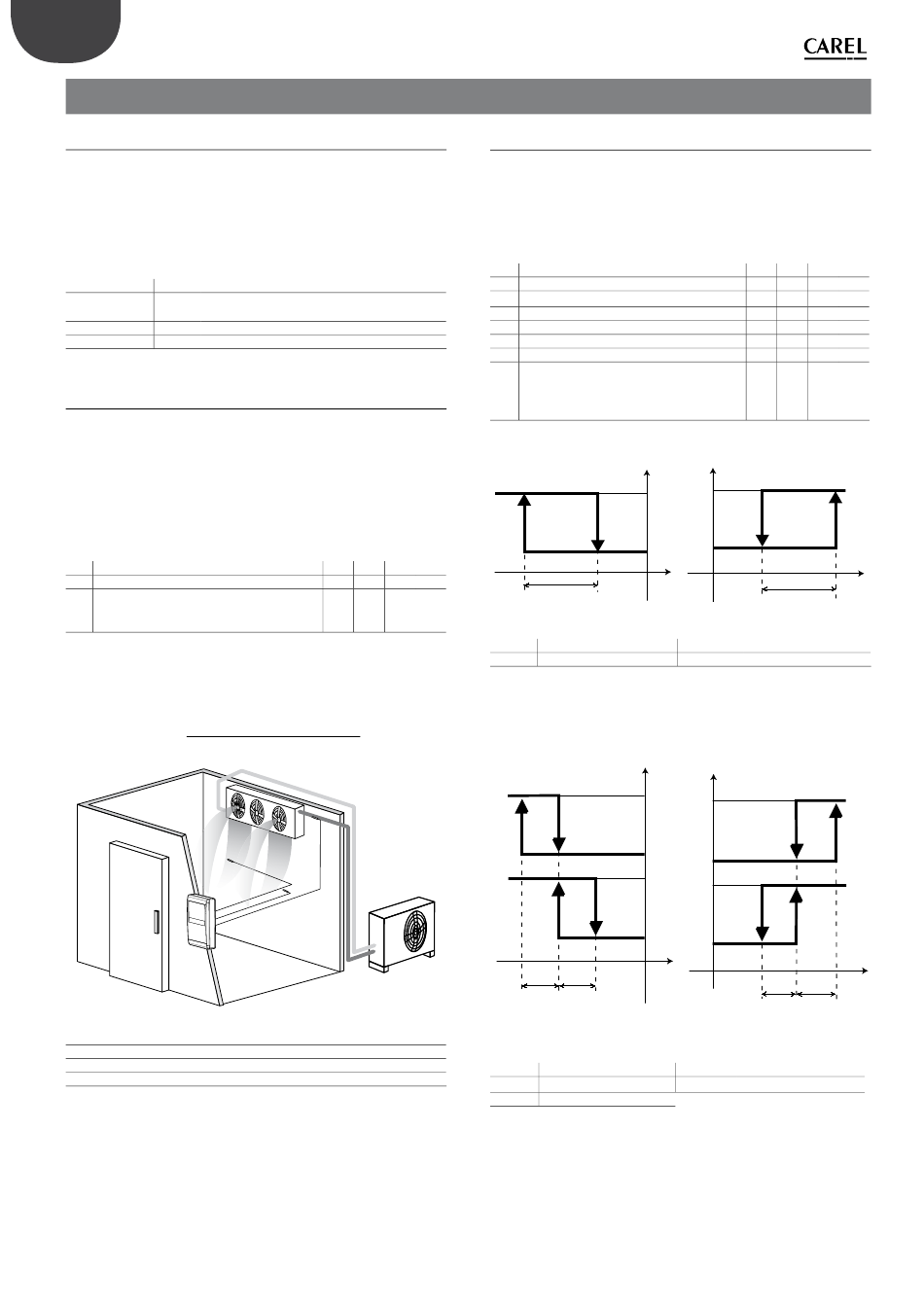

6.1 On/Off du contrôle
L'état ON/OFF peut être commandé depuis plusieurs sources; clavier,
superviseur et entrée numérique. Dans ce mode de fonctionnement,
l'écran affi chera la température sélectionnée avec le paramètre /tI, en
alternance avec le message OFF. L'entrée numérique peut être utilisée
pour changer l'état ON/OFF du contrôle en confi gurant le paramètre
A4/A5 à la valeur « 6 ». L'activation de l'état ON/OFF venant de l'entrée
numérique est prioritaire par rapport à celle du superviseur et du clavier.
Origine Priorité Remarques
Entrée 1 Désactive On/Off depuis le clavier et le
numérique superviseur
Clavier 2
Superviseur 3

6.2 Sonde virtuelle

La sortie de régulation du contrôle est la sortie compresseur, à laquelle,
dans la plupart des cas, est associée la sortie ventilateur évaporateur. La
sonde de régulation est la sonde S1 tandis qu'il est possible d'associer
aux sondes S2, S3, S4 et S5 les fonctions de sonde de produit (affi chage
seulement) sonde de dégivrage, sonde condenseur ou sonde antigel.
Dans des cas particuliers, il est utile de défi nir comme sonde de
régulation la sonde virtuelle (Sv), qui se trouve idéalement à mi chemin
entre la sonde de refoulement et la sonde de reprise du comptoir et est
infl uencée par le milieu extérieur.
Par. Description
St Set point
/4 Composition de la sonde virtuelle
0 = sonde de régulation S1
100 = sonde S2
Le paramètre /4 permet de déterminer la sonde virtuelle (Sv) comme pesée
moyenne de la sonde de régulation S1 et de la sonde S2, d'après la formule:
[( S1*(100 - /4) + S2*/4]
Sv =
Légende
S1 Sonde refoulement
Sv Sonde virtuelle
S2 Sonde reprise
"SmartCella/SmartCella 3PH" +0300084IT - rel. 1.2 - 28.03.2017
6. RÉGULATION
Def Min. Max. U.M.
0 r1 r2
0 0 100 -
100
SmartCella
Fig. 5.a

6.3 Point de consigne

La sortie de référence correspond à la sortie du compresseur (CMP).
Le contrôle peut fonctionner en 3 modes diff érents, sélectionnables par
le paramètre r3:
•
direct avec contrôle de dégivrage;
•
direct;
•
reverse.
Par. Description
St Point de consigne
rd Diff érentiel
rn Zone neutre
rr Diff érentiel reverse
r1 Point de consigne minimum
r2 Point de consigne maximum
Tab. 6.a
r3 Mode de fonctionnement
0 = Direct avec contrôle dégivrage (froid)
1 = Direct (froid)
2 = Reverse (chaud)
REVERSE
CMP
rd
°C/°F
Légende
Tab. 6.b
St Point de consigne
Sv Sonde virtuelle
Si la deuxième sortie du compresseur (H1 = 12) est activée sur la sortie
AUX, l'activation de la sortie du compresseur se produit à St±rd/2 et celle
de la sortie AUX à St±rd, selon la fi gure suivante.
REVERSE
AUX
CMP
rd/2
rd/2
Légende
St Point de consigne
Sv Sonde virtuelle
CMP Compresseur
La zone neutre intervient dans la régulation uniquement si la sortie
reverse en régulation avec zone neutre, H1 = 11, est activée.
26
Def Min. Max. U.M.
0
2.0
4.0
2.0
-50
60
0
DIRECT
ON
ON
OFF
OFF
Sv
St
St
Fig. 6.g
rd Diff érentiel
CMP Compresseur
DIRECT
ON
ON
OFF
OFF
ON
ON
OFF
OFF
Sv
St
St
Fig. 6.h
rd Diff érentiel
AUX Sortie auxiliaire
r1 r2 °C/°F
0.1 20 °C/°F
0.0 60 °C/°F
0.1 20 °C/°F
-50 r2 °C/°F
r1 200 °C/°F
0 2 -
Tab. 6.c
CMP
Sv
rd
AUX
CMP
Sv
rd/2
rd/2
