S+S Regeltechnik PREMASGARD 7110 Série Notice D'instruction page 5

D
®
PREMASGARD 7110

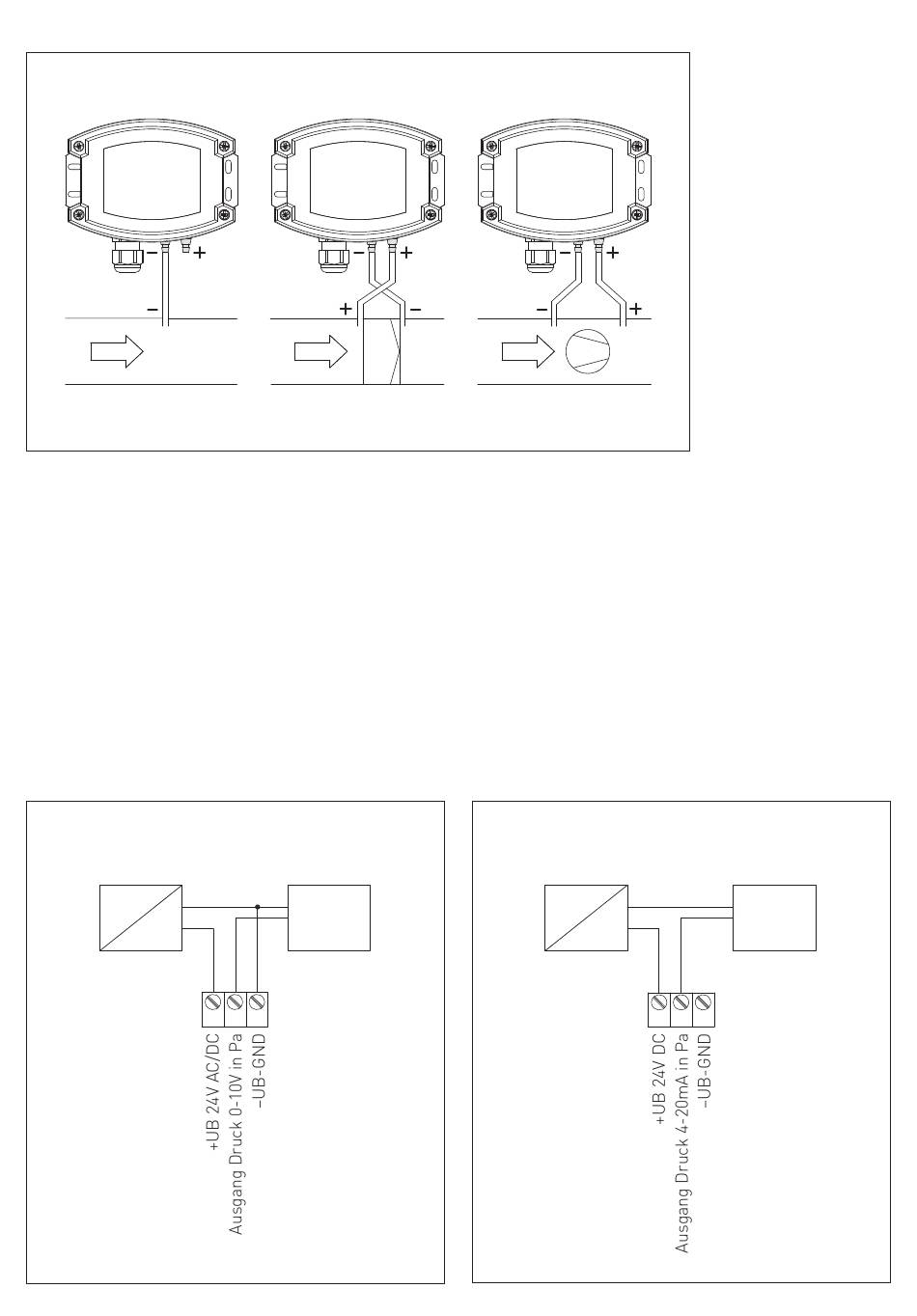

Montageschema
3570 Pa
(A)
ÜBERWACHUNGSARTEN:
(A) Unterdruck:
P1 (+) wird nicht angeschlossen, ist luftseitig offen gegen Atmosphäre
P2 (–) Anschluss im Kanal
(B) Filter:
P1 (+) Anschluss vor dem Filter
P2 (–) Anschluss nach dem Filter
(C) Ventilator:
P1 (+) Anschluss nach dem Ventilator
P2 (–) Anschluss vor dem Ventilator
Die Druckanschlüsse sind am Druckschalter mit
P1 (+) höherer Druck und
P2 (–) niedrigerer Druck gekennzeichnet.
Anschlussbild
Ausgang:
0 -10 V
-
230V AC
+
24V AC/DC
3570 Pa
(B)
PREMASGARD
mit ⁄ ohne Display
-
SPS
+
PC
1 2 3
PREMASGARD
3570 Pa
®
7110 Anschlussbild
Ausgang:
4 - 20 mA
230V AC
5
® 7140
(C)
- -
+
+
24V DC
1 2 3
Rev. 2016 - V24 DE
®
PREMASGARD 7110
mit ⁄ ohne Display
SPS
Bürde
