Description du fonctionnement / Résumé du montage
Récupération de chaleur (W)
pour une température ambiante 20°C

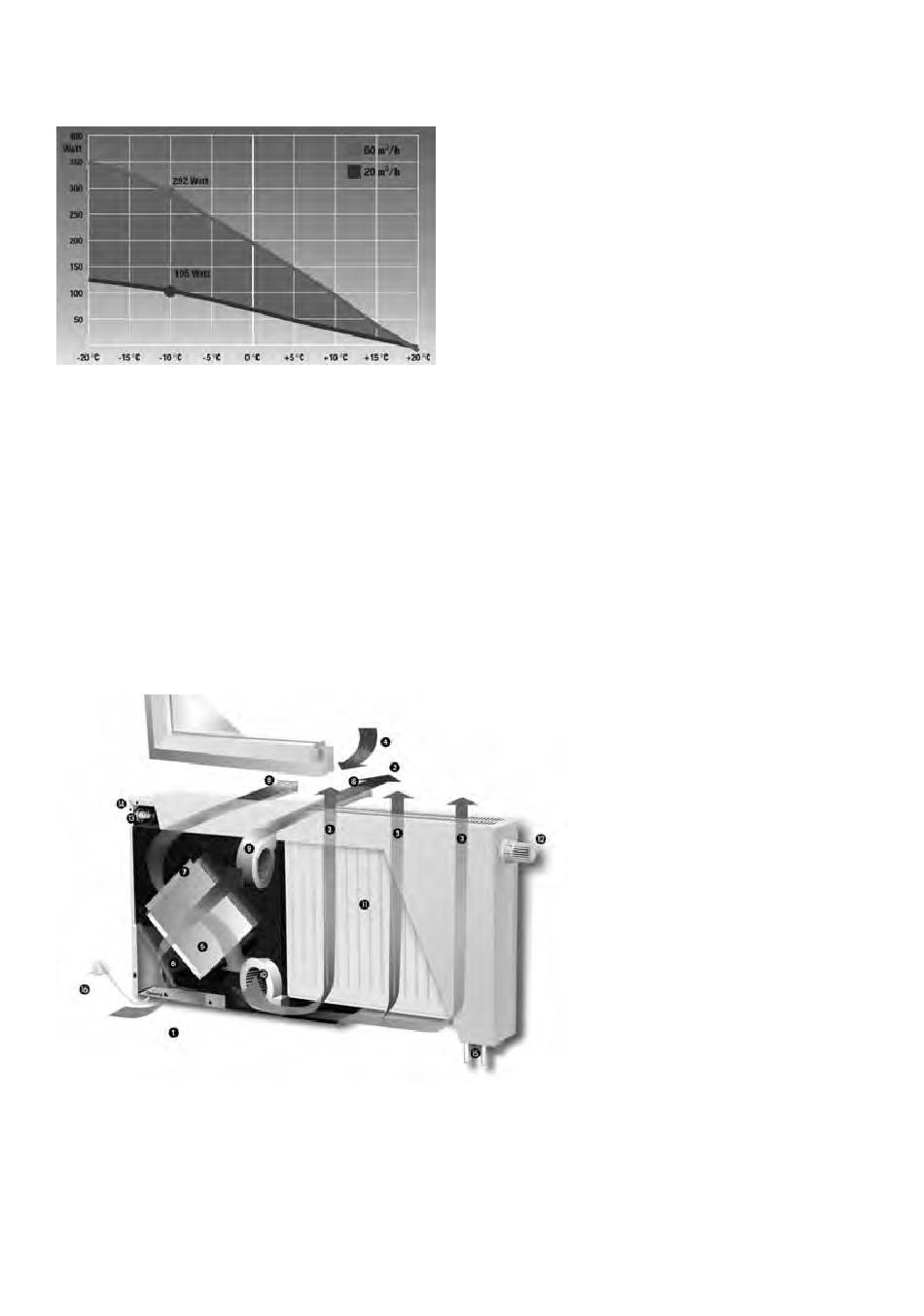

Le diagramme montre la chaleur récupérable de l'air
vicié dépendant de la température de l'air extérieur et
du volume d'écoulement d'air de chaque appareil
réglable sans palier de 20 à 60 m³/h pour une tempé-
rature ambiante de 20°C.
Présentation du principe
1 Air vicié de la pièce
2 Air vicié rejeté vers l'extérieur
3 Air frais vers la pièce
4 Air frais de l'extérieur
5 Echangeur thermique de courants croisés
6 Filtre pour air vicié
7 Filtre pour air frais
8 Conduit d'air intégré dans le mur
avec grille extérieur
46
Température extérieur
9 Ventilateur radial pour l'air vicié
10 Ventilateur radial pour l'air frais
11 Corps de chauffe
12 Vanne thermostatique du corps de chauffe
13 Bouton rotatif escamotable pour
variateur de rotation des ventilateurs
14 Bouton rotatif escamotable pour
« Arrêt ventilation / Air frais seulement / Service avec récupération
de chaleur »
15 Conduite départ et retour chauffage central
16 Fiche électrique pour module d'aération
Les OLSBERG AirCom Zentral sont munis de deux
ventilateurs évacuant l'air consommé et apportant de
l'air frais dans une pièce en même temps. Grâce au
ventilateur d'air vicié, l'air saturé de la pièce sera
évacué vers l'extérieur par l'échangeur thermique à
courants croisés. En même temps, le ventilateur d'air
frais amène de l'air de l'extérieur à l'intérieur de la
pièce par l'échangeur thermique à courants croisés.
Par ce procédé s'effectue une récupération de cha-
leur de 70% maximum. Le filtre pour air frais et le
filtre pour air vicié empêchent toute entrée de pollen
et de poussière et protègent le module de ventilation
de tout encrassement excessif.
L'air extérieur ainsi aspiré sera préchauffé dans
l'échangeur thermique à courants croisés par la cha-
leur de l'air ambiant saturé. Ensuite, l'air préchauffé
sera conduit sous le corps de chauffe. A l'intérieur de
celui-ci, l'air sera chauffé jusqu'à atteindre un niveau
de température supérieur à celui de la pièce et par-
vient ensuite par les buses d'aération de l'appareil
dans la pièce à chauffer. Ainsi il n'y a pas
d'apparition de courant d'air. Le corps de chauffe
sera approvisionné par de l'eau chaude provenant du
système de chauffage central. La température de
cette eau dépend du réglage de la température du
flux du chauffage central. Le réglage de précision de
la température de la pièce s'effectue par la vanne
thermostatique du corps de chauffe.
