4
Déballez le corps de chauffe et enlevez les
coiffes de protection.
Si le corps de chauffe est à raccorder par le
dessous, vissez fermement les deux embouts
filetés ½" x ¾" (avec tête creuse hexagonale)
pour un vissage encastré dans les raccords
d'arrivée et de retour du radiateur de ventila-
tion.
Si le corps de chauffe est à raccorder par le cô-
té, transformez le radiateur de ventilation afin
de pouvoir le brancher au système de chauf-
fage par la droite. Pour cela, dévissez l'obus de
valve se trouvant en haut à droite ainsi que
l'embout plein se trouvant en bas à droite du
radiateur. Vissez fermement l'embout plein joint
en pièce détachée et l'embout plein dévissé au
préalable en bas dans les raccords d'arrivée et
de retour du radiateur de ventilation.
Assurez-vous que tous les embouts pleins et la
valve de purge (en haut à gauche sur le radia-
teur) soient bien serrez dans le radiateur!

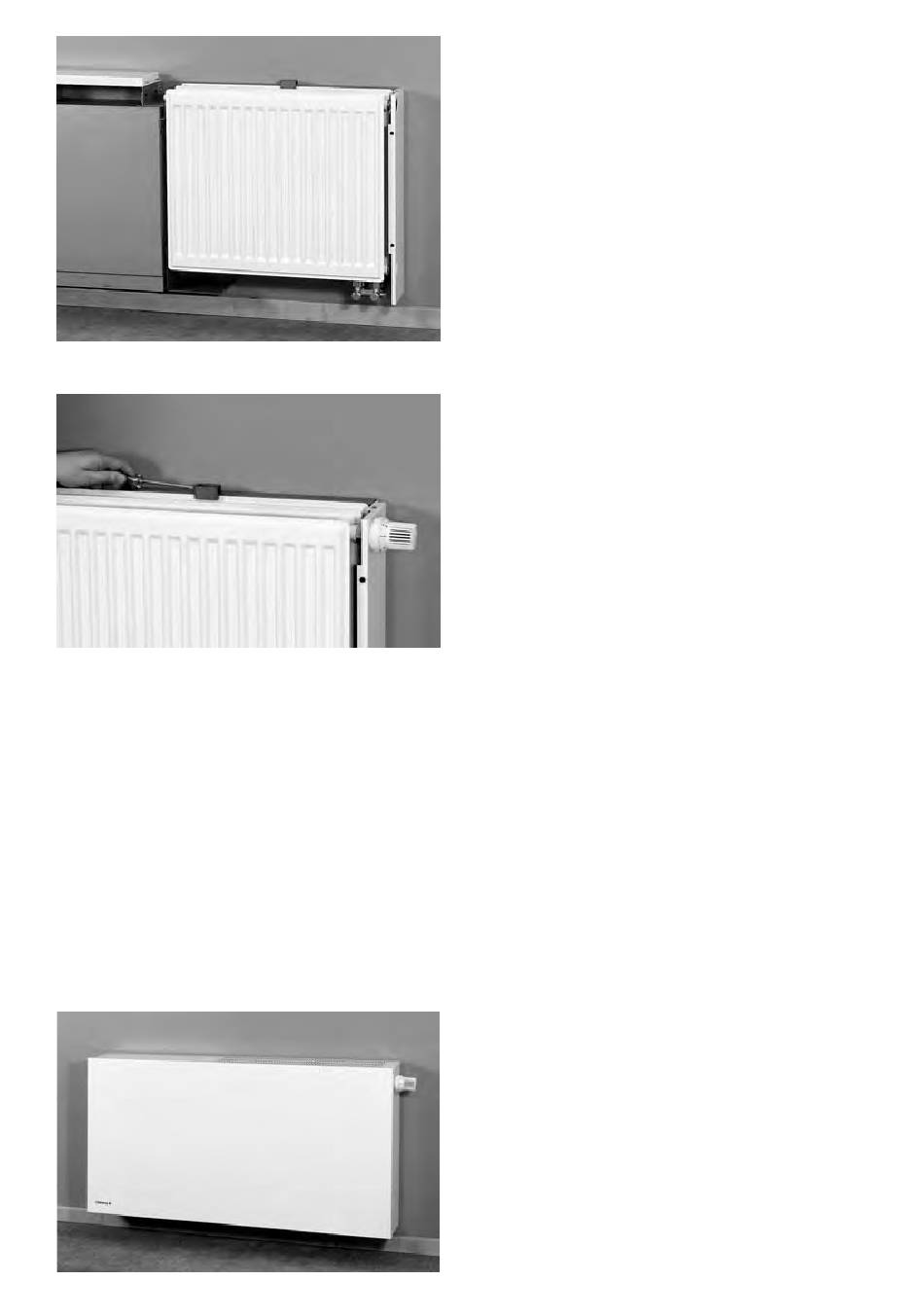

Montez le corps de chauffe dans la carcasse de
façon à ce que l'élément arrière du radiateur
soient placés dans le cran prévu à cet effet en
bas à droite et à gauche de la paroi arrière de
l'appareil.
Assurez le haut du radiateur avec la languette
de fixation. Les crans dans la languette doivent
mordre sur l'élément arrière du radiateur.
Ajustez le corps de chauffe dans l'appareil (dis-
tance de la paroi intérieure gauche env. 15mm,
de la paroi droite de l'appareil env. 20mm). Bien
serrez les vis en haut à gauche et à droite de la
languette de fixation.
Procédez au raccordement définitif du corps de
chauffe au système de chauffage. Faites atten-
tion que tous les raccordements soient bien
serrés!
Pour un raccordement du corps de chauffe par
le bas, vissez la tête de thermostat jointe à la
vanne placée en haut á droite du radiateur.
Pour un raccordement latéral avec jeu de rac-
cords montez la tête de thermostat jointe au
tube avec robinet coudé en haut à droite.
Remplissez d'eau le corps de chauffe.
La purge se fait en haut à gauche du radiateur.
Faites attention pendant ce procédé que l'eau
sortant du ventile ne se répande pas sur les
parties métalliques environnantes ou ne se
propage dans l'appareil! Epongez ou essuyez
cette eau soigneusement avec une éponge ou
un chiffon absorbant si besoin!
5
Refermez l'appareil.
En replaçant le couvercle, introduisez la glis-
sière (Fig. 1, Pos.3) et faites attention que le
mécanisme de fermeture soit bien encliqué
dans le système de fermeture en haut des pa-
rois latérales de l'appareil.
Lors de la mise en place de la paroi frontale de
l'appareil, veiller à ce que les quatre vis à tête
escamotable (Fig. 1, Pos.2) s'encrantent dans
les orifices des vis de la paroi frontale. La paroi
frontale appuyer sur jusqu'à l'enclenchement
vers le bas.
Brancher la fiche de l'appareil (voir à ce propos
le chapitre "Raccordement électrique").
55
