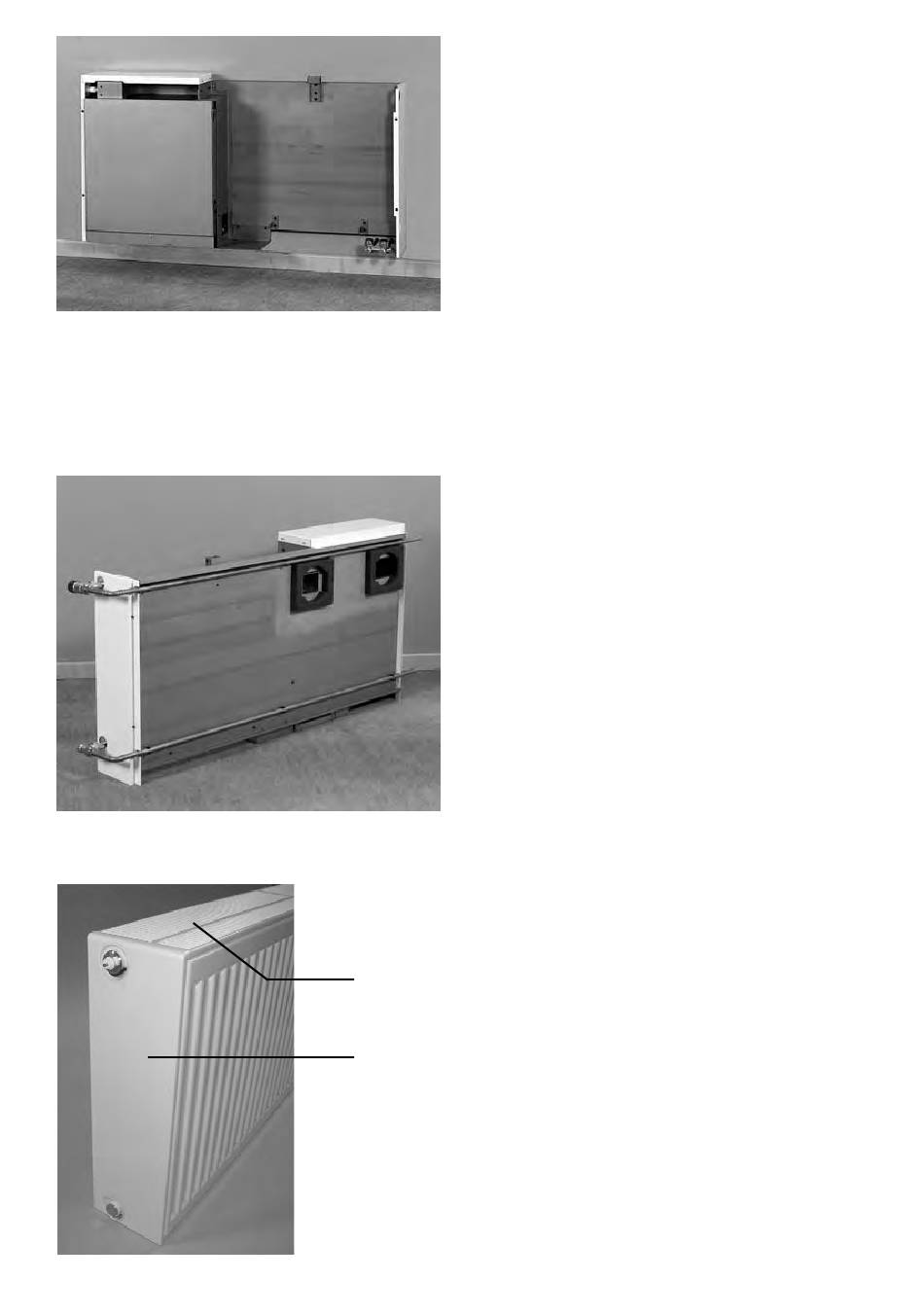

Accrochez la carcasse du système AirCom
Zentral au dosseret de façon à ce que le tran-
chant supérieur de la paroi arrière de l'appareil
se trouve sous le tranchant supérieur du dosse-
ret.
Positionnez la carcasse pratiquement au milieu
du dosseret, appuyez-le contre le mur et fixez-
le au dosseret en haut à gauche et à droite au
moyen des deux vis de fixation (vis Parker à
tête large). Les trous oblongs se trouvant dans
la paroi arrière de l'appareil permettent un dé-
caler latéral de l'appareil d'environ 5mm contre
le dosseret. Il est ainsi possible de compenser
certaines tolérances.
Les bandes adhésives de la paroi arrière doi-
vent être poser à ras du dosseret.
Pour le branchement du corps de chauffe sur le
côté, enlevez les coiffes de protection en plasti-
ques situées au bas de la paroi latérale droite
de l'appareil afin que le raccordement du retour
de chauffage puisse être réalisé plus tard.
3b
OLSBERG propose en supplément un jeu de
raccords pour le branchement du système de
chauffage et de ventilation à des tubes de
chauffage provenant du mur latéral gauche par
rapport à l'appareil (par ex. dans des construc-
tions existantes).
Ce jeu de raccords permet la liaison par
l'arrière de l'appareil jusqu'au point de bran-
chement du corps de chauffe sur le côté droit.
L'installation du jeu de raccords à la paroi ar-
rière de l'appareil s'effectue avant que la car-
casse du système de chauffage et de ventila-
tion ne soit accrochée au dosseret.
Ordre d'installation du branchement du jeu de
raccords:
•
•
A
Indication: Le branchement au système de
B
Attention: Enlever obligatoirement tous les
Fixez les ressorts d'encliquetage plastifiés
joints avec des vis 2,9x6,5 dans les trous
pré-découpés en haut et en bas de la paroi
arrière.
Mettez en place les raccords dans les res-
sorts (tube avec robinet coudé pour l'arrivée
de chauffage vers le haut, tube avec coude
fileté pour le retour de chauffage vers le
bas).
chauffage
s'effectue
l'installation du corps de chauffe
dans l'appareil.
habillages latéraux éventuels (B) à
droite et à gauche ainsi que le ca-
che (A) du radiateur avant toute
installation au sein du système
AirCom Zentral.
Ce n'est qu'ainsi que le flux d'air
nécessaire pourra traverser le ra-
diateur et que le système AirCom
Zentral pourra fonctionner correc-
tement.
après
