Raccordement électrique

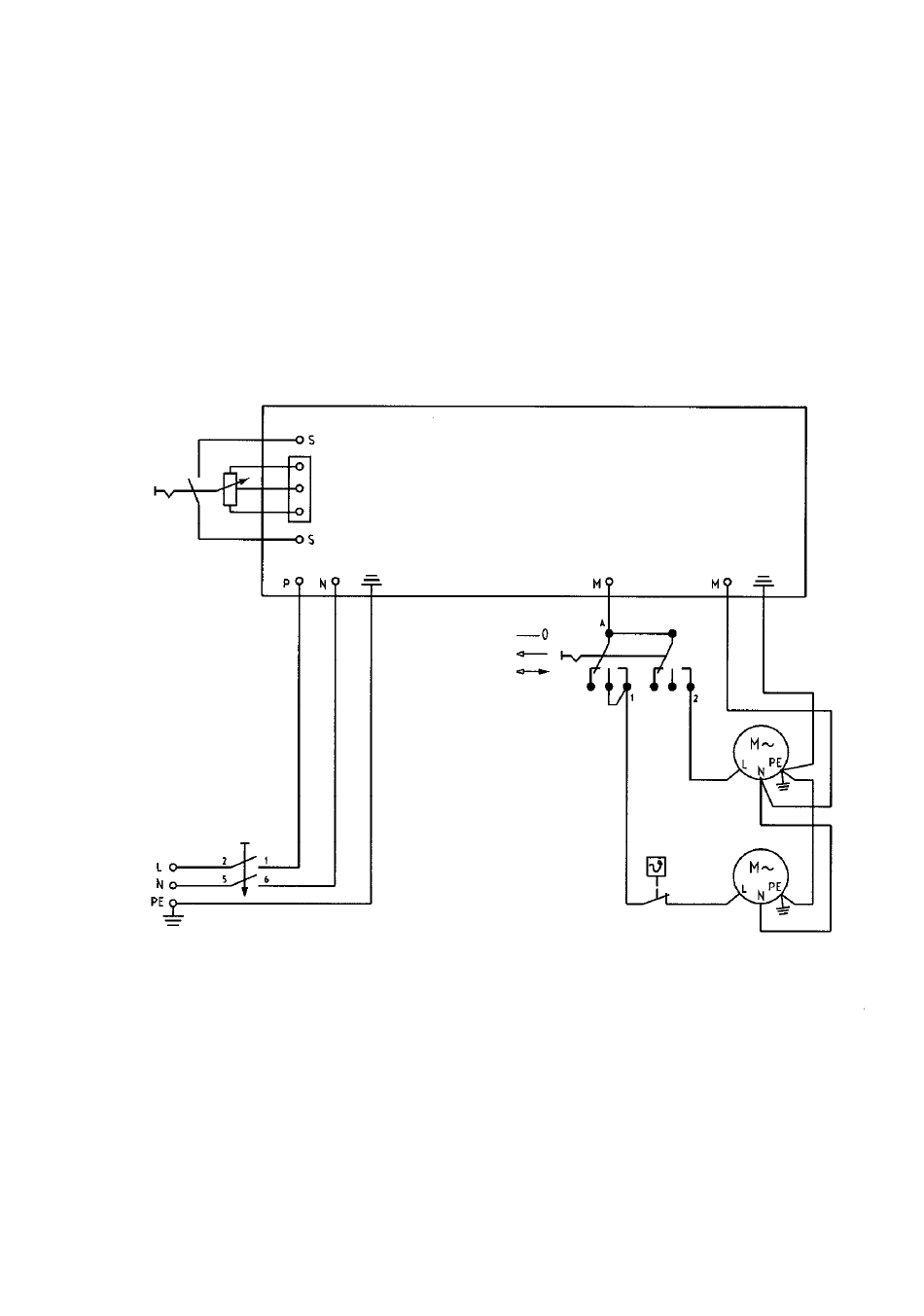

Plan du raccordement électrique
Interrupteur
Arrêt/vitesse du
ventilateur
Interrupteur
de contact
Prise de
courant
Attention! Haut voltage! Débrancher la prise avant d'accéder aux bornes.
56
Le système AirCom Zentral est livré avec une fiche
montée en série.
Le câble se trouve à gauche sous l'appareil/module
de ventilation et est fixé par une attache pour le trans-
port.
Ne brancher la fiche de l'appareil dans la prise 230V~
reliée à la terre que lorsque tous les travaux de mon-
tage sont terminés.
2) 78/4536.0112
Circuit imprimé électronique
Interrupteur pour
Arrêt
Air frais seulement
Service avec ré-
cupération de
chaleur
Contrôle
antigel
Ventilateur
air vicié
Ventilateur
air frais
