Raccordements c.c.


•
Utilisez des cosses de câbles à compression avec 1 ou 2 ouvertures.
•
Les bornes d'entrée c.c. sont en cuivre étamé.
•
Chaque borne c.c. peut servir à raccorder un maximum de deux câbles.
•
N'utilisez que les boulons, écrous et rondelles conseillés.
•
Serrez aux couples indiqués.

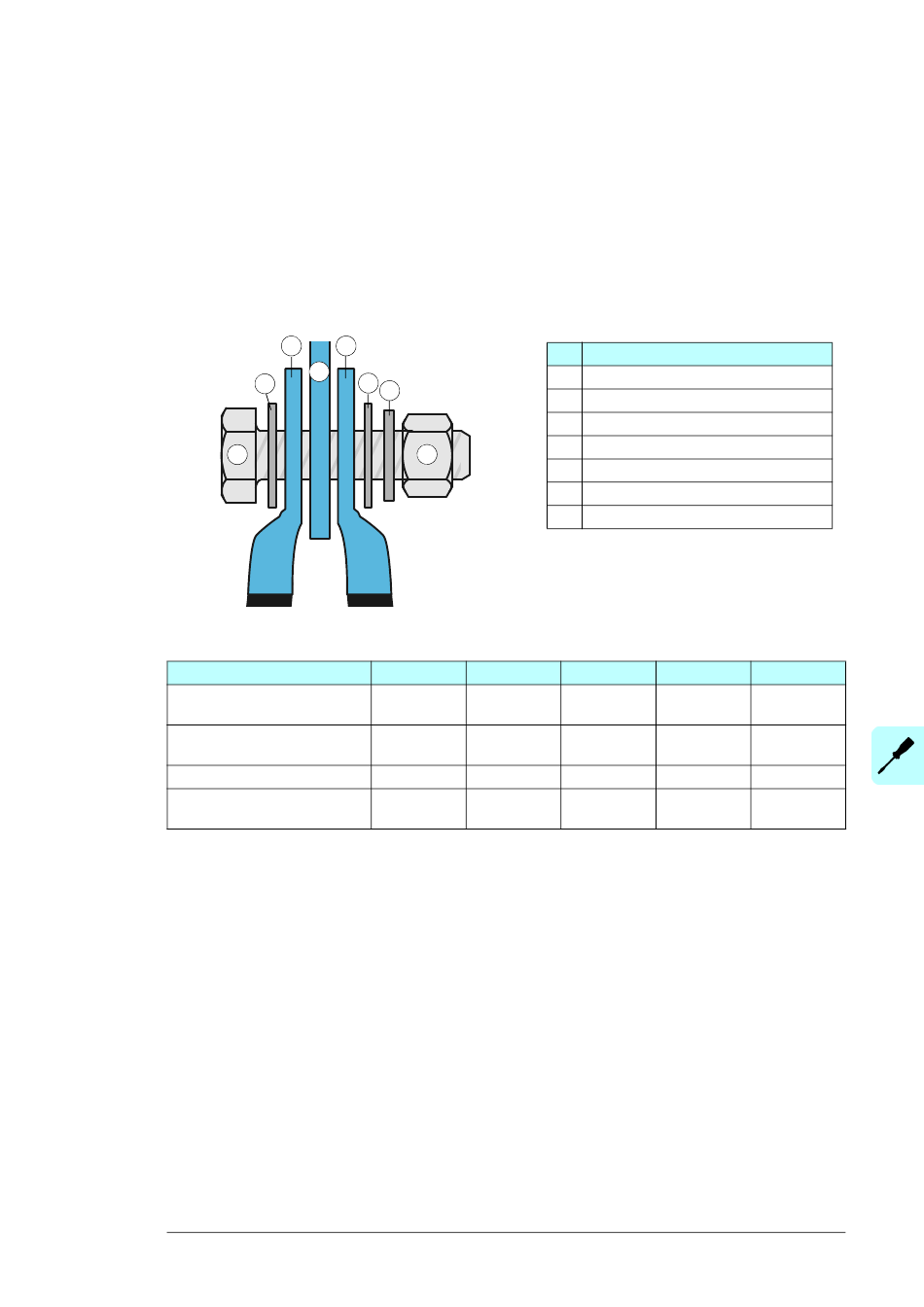

Exemple de raccordement de câble c.c. avec cosse de câble à une ouverture
(3) (3)
(4)
(2)
(1)
Dimensions des jeux de barres et des raccordements :
Nombre d'entrées
Taille du jeu de barres (diamètre
extérieur de la cosse de câble)
Diamètre des perçages (DC+ et
DC-)
Diamètre des perçages (PE-)
Distance entre perçages sur les
bornes d'entrée c.c.
Couples pour raccordements électriques :
•
Boulons M8 = 22 N·m
•
Boulons M10 = 42 N·m
•
Boulons M12 = 70 N·m
Vous pouvez raccorder le jeu de barres de mise à la terre c.c. et le châssis à la même
barre de mise à la terre externe.
Les boulons, écrous et rondelles nécessaires sont livrés avec l'onduleur.
Si vous prévoyez d'utiliser des cosses de câbles à deux ouvertures, assurez-vous qu'elles
soient adaptées aux bornes d'entrée c.c. Les cosses avec une seule ouverture peuvent
être montées sur n'importe quel perçage des bornes d'entrée c.c.
ABB déconseille d'utiliser des cosses de câbles plus larges que les jeux de barres c.c. ou des
ouvertures de dimensions supérieures aux valeurs du tableau, pour des raisons de sécurité.
Si besoin contactez ABB. Un adaptateur de 10×50 mm avec des ouvertures de 13 mm (bou-
lon M12) est pour un nombre d'entrées de 8, 12 et 16. Il n'existe pas d'adaptateur pour 20 ou
24 entrées. Avec 20 ou 24 entrées, la limite de taille supérieure pour les cosses de câbles est
de respectivement 6×25 mm et 5×25 mm (dimension du jeu de barres).
Préparation aux raccordements électriques 71
5
(6)
(7)
8 12
10×30 mm 10×30 mm
11 mm 11 mm
13 mm 13 mm
25,4 mm 25,4 mm
N° Description
1. Boulon hexagonal M8 ou M10
2. Rondelle M8 ou M10
3. Cosse de câble
4. Borne d'entrée c.c.
5. Rondelle M8 ou M10
6. Rondelle élastique M8 ou M10
7. Écrou M8 ou M10
16 20
10×30 mm 6×25 mm
11 mm 9 mm
13 mm 13 mm
25,4 mm 25,4 mm
24
5×25 mm
9 mm
13 mm
25,4 mm
