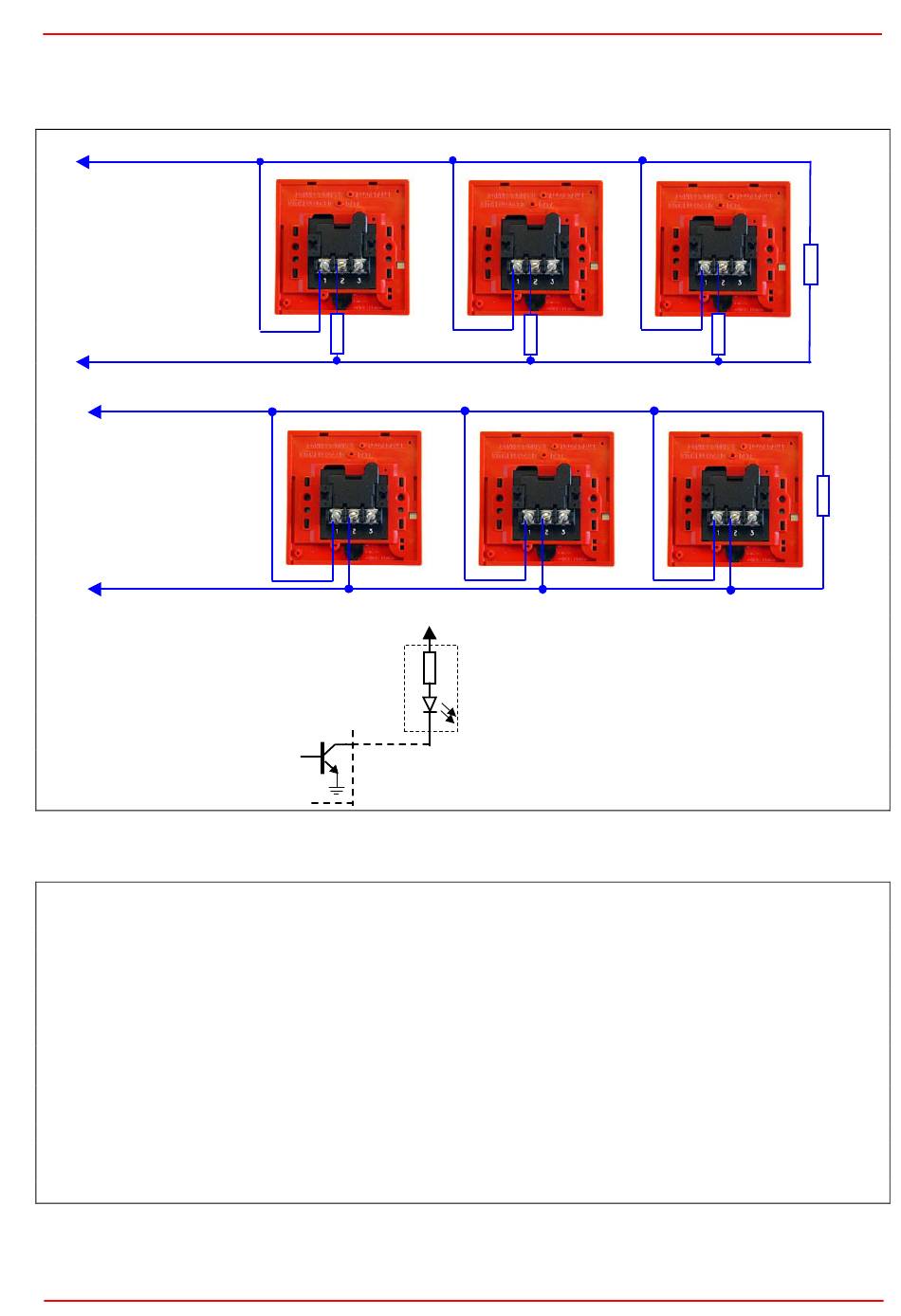

La figure ci-dessous montre le raccordement d'un bouton poussoir incendie sur une boucle de détection (a). Le
raccordement d'une LED sur une sortie open collector (AV dans l'exemple) est aussi montré (b).
Raccordement boutons poussoirs (ex : WR2001)
-
Boucle 1
+
Raccordement boutons poussoirs (ex : WR2072/470)
-
Zone 1
+
Raccordement LED sur une sortie open collector
Figure 11: Exemple de raccordement pour le raccordement de boutons poussoirs incendie sur une boucle de détection et le
IMPORTANT:
LES BOUTONS POUSSOIRS INCENDIE ET LES DETECTEURS DOIVENT ETRE RACCORDES SUR DES
BOUCLES SEPAREES.
DETECTEURS ENSEMBLE SUR UNE MEME BOUCLE.
SI LES BOUTONS POUSSOIRS INCENDIE DOIVENT ETRE RACCORDES SUR UNE BOUCLE
PROGRAMMEE COMME 'DOUBLE SEUIL, IL FAUT UTILISER UNE RESISTANCE DE 680 OHM (WR2001)
OU IL FAUT PLACER UNE RESISTANCE DE 220 OHM EN SERIE AVEC LE BOUTON POUSSOIR
(WR2072/470).
LA BOUCLE SANS MEMORISATION DOIT TOUJOURS ETRE CONSIDEREE COMME UNE BOUCLE
'SEUIL UNIQUE'.
C'EST POURQUOI POUR LES BOUTONS POUSSOIRS INCENDIE QUI SONT
RACCORDE SUR CETTE BOUCLE, UNE RESISTANCE DE 470 OHM 2W PEUT ETRE UTILISEE.
IHFRBRAXFCRD
Manuel d'installation
470 Ω
2 W
+
AV
raccordement d'une LED sur une sortie open collector
NE RACCORDEZ JAMAIS LES BOUTONS POUSSOIRS INCENDIE ET LES
470 Ω
2 W
24V
R = 2K2
LED
3.9 K Ω
0.5 W
470 Ω
2 W
3.9 K Ω
0.5 W
Pg. 31 de 35
