Yamaha FJR1300AP 2008 Supplément Au Manuel page 96

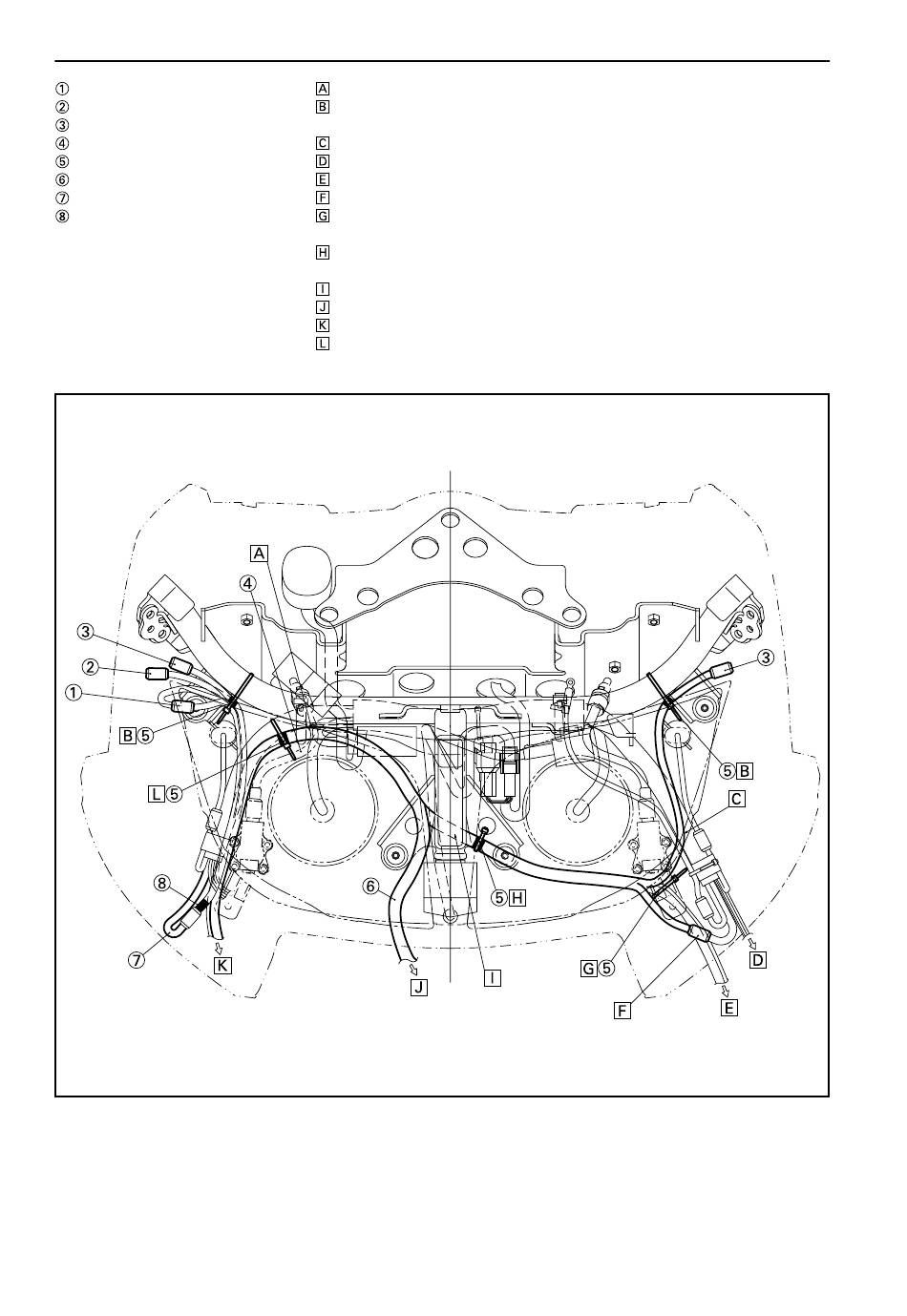

Acoplador (para el controlador de la sirena)
Acoplador (para el micrófono)
Acoplador (para la luz intermitente)
Cable de ajuste del haz de la luz del faro
Abrazadera
Mazo de cables
Cable del interruptor derecho del manillar
Cinta roja de identificación
Instale el mazo de cables en la parte posterior del cable de ajuste del haz de la luz del faro.
Instale el mazo de cables a lo largo de la parte inferior del bastidor de tubo cuadrado
y fíjelo en la cinta blanca. Oriente el extremo de la abrazadera hacia abajo.
Instale el mazo de cables justo en el faro.
A la luz de la señal de giro y bocina
A la batería principal, incluyendo la sirena, etc.
Conecte el cable del cable y el mazo de cables. (Conecte los acopladores de color idéntico.)
Fije el cable del faro y el mazo de cables al soporte de montaje del faro con la
abrazadera. Deje que el extremo de la abrazadera se apoye en el interior del carenado.
Instale la abrazadera a través del orificio del soporte y fije el mazo de cables en la
cinta blanca. Corte el extremo de la abrazadera.
Instale el mazo de cables debajo del soporte.
Al cable de extensión de debajo del depósito de combustible
Al cable del interruptor del manillar y sirena
Fije el mazo de cables en la cinta blanca junto con el cable del faro. Oriente el
extremo de la abrazadera hacia abajo.
-14-
MANTENIMIENTO
