RF HB 4CH SW868 / RF HB 4CH SW915
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttori di radio
Instruções de montagem e instalação / Interruptores de rádio frequência
Инструкции Монтаж и Коммутация / Переключатели c сигнальной технологией
deutsch (Originalsprache)
Bestimmung und Gebrauch
Die Funkschalter der Reihe RF HB 4CH SW868 / RF HB 4CH SW915
entsprechen den Europäischen Normen für Funkanlagen und Tele-
kommunikationsendeinrichtungen 1999/5/EG. Der vierkanalige Funk-
schalter dient dem Schalten elektrischer Verbraucher mittels Funk-
übertragung. Der Empfänger muss das Funkprotokoll der sWave ®
868/915-Funktechnologie unterstützen.
Befestigung / Anschluss
Der Funkschalter ist gemäß der in der Montage- und Anschlussanlei-
tung des Empfängers beschriebenen Inbetriebnahme einzulernen. Die
Reichweite hängt stark von den örtlichen Gegebenheiten ab. So kann
das Funksignal stark von leitfähigen Materialien beeinträchtigt wer-
den. Dies gilt auch für dünne Folien wie z. B. Aluminium-Kaschierung
auf Dämmmaterialien.
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Sender zum Empfänger ge-
dämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²) Neben dieser natür-
lichen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z. B. Armierungen in Wänden, Metallfolien
von Wärmedämmungen oder metallbedampftes Wärmeschutzglas re-
flektieren elektromagnetische Wellen. Daher bildet sich dahinter ein
sogenannter Funkschatten. Zwar können Funkwellen Wände durch-
dringen, doch steigt dabei die Dämpfung noch mehr als bei Ausbrei-
tung im Freifeld. Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung
Sichtverbindung freies Feld
Hinweise
Die Verarbeitung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms basierend auf der sWave ® Datenübertragung.
Das Schaltsignal eines Senders darf nicht in einem kürzeren Abstand
erzeugt werden da sonst dieses Signal unterdrückt wird. Die Geräte
sind im Gebiet der EU, der Schweiz, Zypern, Kanada und den USA an-
melde- und gebührenfrei zu betreiben. Der Einsatz in anderen Län-
dern ist explizit zu klären! Änderungen, die dem technischen Fort-
schritt dienen, vorbehalten. Umbauten und Veränderungen am Schal-
ter sind nicht gestattet. steute übernimmt keine Haftung für Empfeh-
lungen, die durch diese Beschreibung gegeben oder impliziert werden.
Aufgrund dieser Beschreibung können keine neuen, über die allge-
meinen steute-Lieferbedingungen hinausgehenden, Garantie-Gewähr-
leistungs- oder Haftungsansprüche abgeleitet werden.
90...100%
65...95%
10...90%
0...10%
ca. 400 m
English
Destination and use

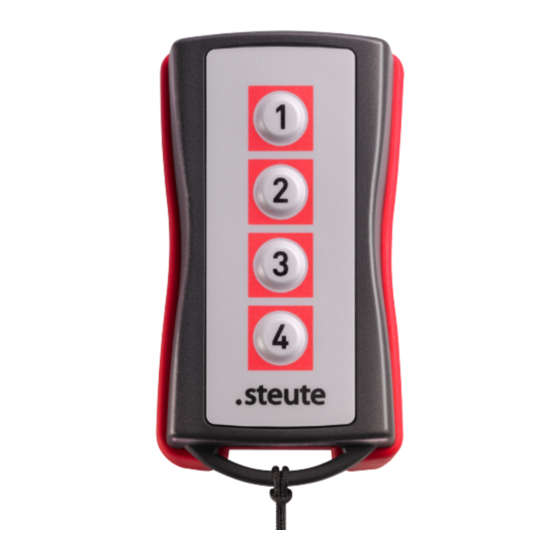

The wireless switches of series RF HB 4CH SW868 / RF HB 4CH SW915
comply with the European standards on radio equipment and telecom-
munications terminal equipment 1999/5/EC. The four channel radio
switch is used to switch electrical loads via radio transmission. The re-
ceiver must conform to the sWave ® protocol of the steute modules.
Mounting / Wiring
The radio switch must installed according to the mounting and wiring
instructions of the receiver. The sensing range accordingly depends on
the local conditions. Thus the radio signal can be strongly affected by
conductive materials. This also includes thin foils, e.g. aluminium
laminations on insulation materials.
Design of sensing range
Because radio signals are electromagnetic waves the signal is attenu-
ated on its way from the transmitter to the receiver. This means the
electrical as well as the magnetic field strengths decrease and in fact
inversely proportional to the squared distance of transmitter and re-
ceiver (E,H~1/r²). In addition to this natural restriction of the sensing
range further interference factors occur: Metal parts, e. g. armours in
walls, metal foils of thermal insulations or vapour deposited metal
layer heat protection glass reflect electromagnetic waves. Therefore a
socalled deadspot can be found behind them. Indeed radio waves are
able to penetrate walls but the attenuation increases even more than
in the free field. Penetration of radio waves:
wood, gypsum, glas uncoated
brick stone, press boards
armoured concrete
metal, aluminium lamination
sight connection in free field
Notices
The processing of one switching command from transmitter to receiv-
er lasts approx. 80 to 100 ms on basis of the sWave ® data transmis-
sion. The switching signal of a transmitter must not be generated in
shorter time sequences otherwise this signal will be suppressed. The
devices can be operated registration- and license-free on the territory
of the EC, Switzerland, Cyprus, Canada and USA. The use in other
countries must be explicitely clarified! Subject to technical modifica-
tions. Reconstruction and alterations at the switch are not allowed.
Moreover steute does not assume any lia-bility for recommendations
made or implied by this description. From this description new claims
for guarantee, warranty or liability cannot be derived beyond the gen-
eral terms and conditions of delivery.
90...100%
65...95%
10...90%
0...10%
approx. 400 m
