Presentazione e aspetti generali

La macchina duplicatrice ALFA PLUS è stata realizzata
tenendo in considerazione le norme di sicurezza vigenti
nella C.E.E.
La sicurezza dell'utente che lavora su questo tipo di
macchina si ottiene seguendo correttamente le istruzio-
ni indicate su questo manuale.
Nonostante l'installazione della macchina non presenti
alcuna difficoltà, è consigliabile leggere le istruzioni del
manuale.
La macchina esce dalla fabbrica pronta per l'utilizzo e
necessita solo delle operazioni di regolazione.
1.2 TRASPORTO E IMBALLAGGIO
La macchina si presenta in un imballo delle seguenti
dimensioni:
Larghezza=570mm, lunghezza=520mm,
altezza=410mm
Peso macchina + imballo = 20 kg.
Quando si disimballa la macchina si consiglia di con-
trollare accuratamente che non ci siano danni dovuti
al trasporto. Se si trovano delle anomalie avvisare
immediatamente il trasportatore senza proseguire nella
installazione della macchina.

1.3 TARGHETTA D'IDENTIFICAZIONE

La macchina duplicatrice ALFA PLUS è provvista della
targhetta di identificazione, con specificato il numero di
serie, il nome e indirizzo della fabbrica, il marchio CE e
l'anno di fabbricazione.

1.1 GENERALITA'

Vedi Figura 1
2

Caratteristiche della macchina

La macchina ALFA PLUS è una duplicatrice semi-
automatic, robusta e precisa di chiavi piatte per
serratura a cilindro, auto, chiavi cruciformi e speciali.

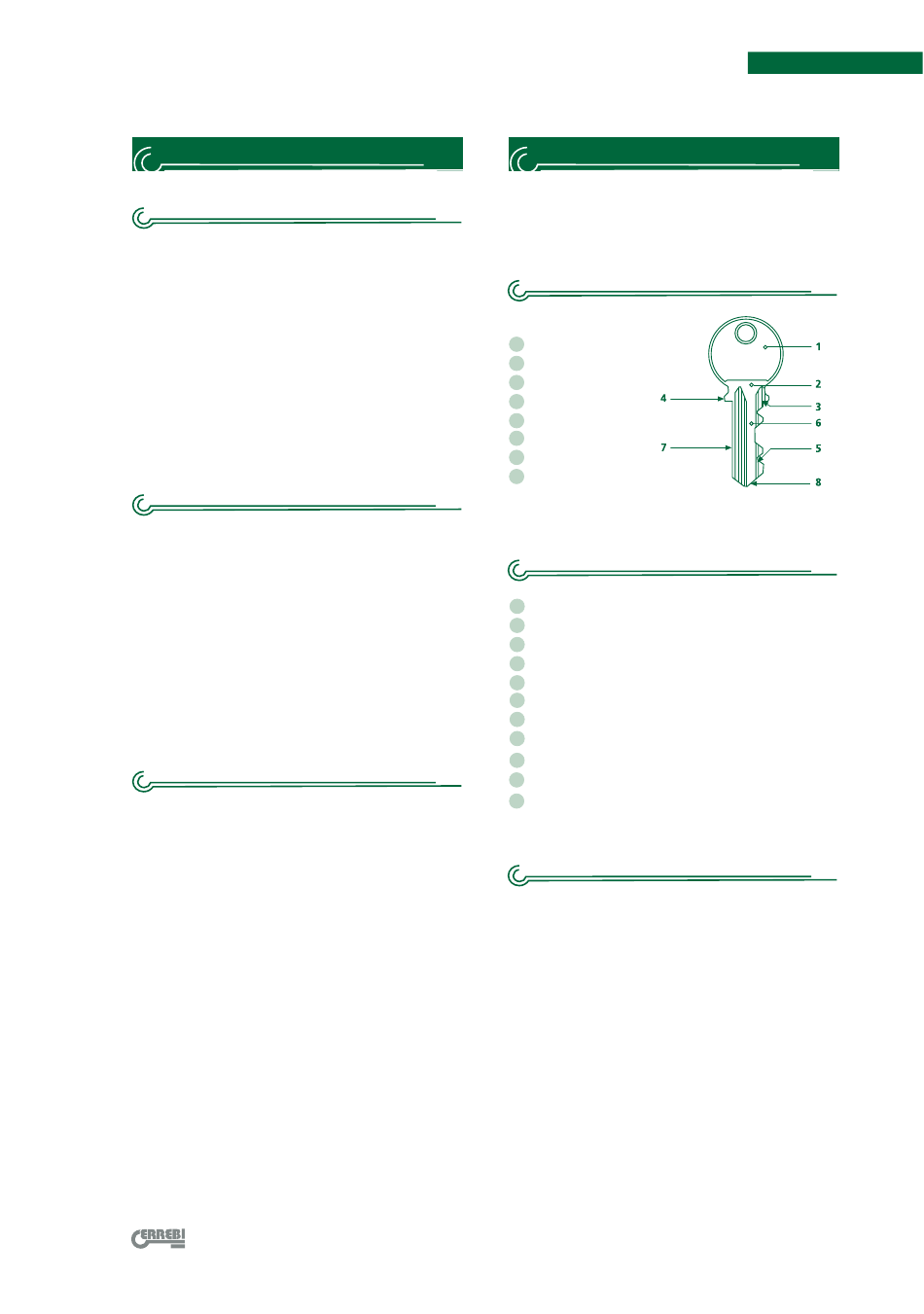

2.1 IDENTIFICAZIONE DELLA CHIAVE

1
Testa
2 Collo
3 Fermo superiore
4 Fermo inferiore
Cifratura
5
Canna
6
Dorso
7
Punta
8
2.2 ELEMENTI PRINCIPALI
DELLA MACCHINA
Fresa
1
Morsetto 4 lati
2
Manopola del morsetto
3
Carrello
4
Manopola del carrello
5
Astina di calibratura del fermo chiave
6
Tastatore
7
Interruttore generale
8
Manopola di regolazione del tastatore
9
Spazzola
10
Manopola di avanzamento del carrello
11
I principali dati tecnici sono i seguenti:
Monofase 220V, 50Hz, 0.18Kw, 1500 r.p.m.,
Motore:
1.2 A., oppure Monofase 110V, 60Hz, 0.18Kw,
1800 r.p.m., 2.3 A.
HSS ∆63 x 5 x 16 mm
Fresa:
1500 r.p.m.
Velocità:
a 4 lati
Morsetti:
su cuscinetti autolubrificanti
Spostamento:
sull'asse X = 70 mm
Corsa utile:
Larghezza=470mm, Profondità = 245mm,
Dimensioni:
Altezza = 280mm
15Kg
Peso:
ITALIANO
Vedi Figura 2

2.3 DATI TECNICI
