„ Certifique-se de conectar os cabos da fonte de
alimentação na fase normal.
„ Nunca esprema os cabos agrupados em uma unidade.
„ Fixe os cabos para que os mesmos não entrem em
contato com os tubos (especialmente no lado de alta
pressão).
„ Prenda a fiação elétrica com abraçadeiras conforme
mostrado na figura em 10.2.
„ Certifique-se de que nenhuma pressão externa seja
aplicada aos conectores do terminal.
„ Ao instalar o disjuntor de fuga à terra, certifique-se de
que é compatível com o inversor (resistente a ruídos
elétricos de alta frequência) para evitar a abertura
desnecessária do disjuntor de fuga à terra.
„ Como esta unidade está equipada com um inversor, a
instalação de um capacitor de avanço de fase não só
deteriorará o efeito de melhoria do fator de potência,
mas também poderá causar acidente de aquecimento
anormal do capacitor devido a ondas de alta frequência.
Portanto, nunca instale um capacitor de avanço de fase.
ATENÇÃO
Certifique-se de instalar os fusíveis ou disjuntores
necessários.

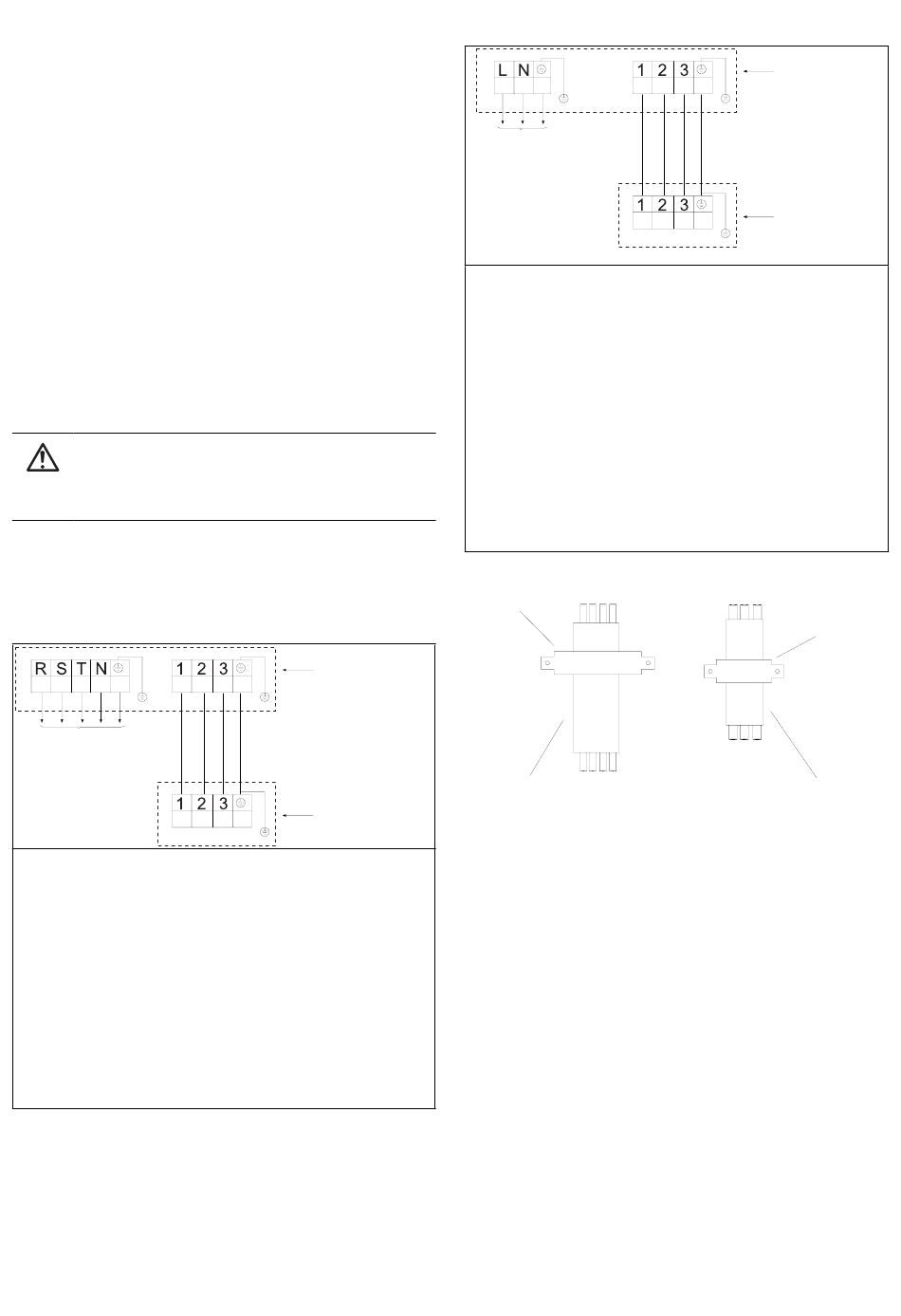

10.2. C onectando a fonte de alimentação e
a fiação entre unidades
„ Ligue e fixe o cabo de alimentação, cabo de ligação
interior-exterior da seguinte forma:
Fornecimento
de potência:
380-415V,3N~,
50/60Hz
Para modelos trifásicos de alimentação: 1U125S2SN1FB,
1U140S2SP1FB,
Cabo da fonte de alimentação:
Para 1U125S2SN1FB/1U140S2SP1FB H05RN-F 5G
2
2.5mm ,
Cabo de ligação interior e exterior:
2
H05RN-F 4G 2.5mm £n-
de conexão da unidade interna e externa L satisfizer a
condição 40m < L < 55m, altere a especificação dos cabos
de conexão para H07RN-F 4G 4.0mm
do cabo de conexão da unidade interna e externa L
satisfizer a condição 55m1 L1 75m, altere a especificação
dos cabos de conexão para H07RN-F 4G 6.0mm
Blocos de
terminais
da unidade
exterior
Blocos de
terminais de
unidades
internas
1
Nota Se o comprimento do cabo
£"
2
. Se o comprimento
Fornecimento
de potência:
1PH, 220-240V~,
50/60Hz
Para modelos de fonte de alimentação monofásica:
1U105S2SS1FA,
Cabo da fonte de alimentação: H05RN-F 3G 4.0mm
1U125S2SN1FA,1U140S2SP1FA
Cabo da fonte de alimentação: H05RN-F 3G 6.0mm
Cabo de ligação interior e exterior: H05RN-F 4G 2.5mm
1
£n- Nota£" Se o comprimento do cabo de conexão da
unidade interna e externa L satisfizer a condição 40m < L
< 55m, altere a especificação dos cabos de conexão para
H07RN-F 4G 4.0mm
Se o comprimento do cabo de conexão da unidade interna
e externa L satisfizer a condição 55m, L, 75m, altere a
especificação dos cabos de conexão para H07RN-F 4G
2
6.0mm £'
„ Fixe o cabo com o clipe para evitar o deslizamento.
Clipe
Cabo de ligação da
unidade exterior-interior
„ Prenda o cabo na placa de fixação da válvula de parada
para que não deslize.
„ Quando os cabos são encaminhados a partir da
unidade, uma bucha de proteção para os conduítes
(inserções PG) pode ser inserida no orifício de extração.
„ Quando você não usar um eletroduto, certifique-se de
proteger os fios com tubos de vinil para evitar que a
borda do orifício corte os fios.
„ Siga o diagrama de fiação elétrica para os trabalhos de
fiação elétrica.
„ Forme os fios e fixe a tampa com firmeza para que a
tampa possa ser encaixada corretamente.
„ Quando você não usar um eletroduto, certifique-se de
2
£'
proteger os fios com tubos de vinil para evitar que a
borda do orifício corte os fios.
„ Siga o diagrama de fiação elétrica para os trabalhos de
fiação elétrica.
20
Blocos de
terminais da
unidade exterior
1U105S2SS1FA
1U125S2SN1FA
1U140S2SP1FA
Blocos de
terminais de
unidades
internas
2
.
Cabo da fonte de
alimentação
2
2
2
Clipe
