5. Precauciones de
instalación
NOTA
Si los orificios de drenaje en la unidad exterior están
cubiertos por una base de montaje o por la superficie
del piso, eleve la unidad para ofrecer un espacio libre
de más de 130mm bajo la unidad exterior.
5.1 Base
„ Verifique la resistencia y el nivel del terreno para instalar
el la unidad a fin de asegurarse de que la unidad
instalada no cause ninguna vibración o ruido a causa del
funcionamiento.
„ Según el plano de la base, fije la unidad de manera segura
usando pernos de base. (Prepare cuatro juegos de pernos
de base M12, tuercas y arandelas, cada uno de los cuales
está disponible en el mercado).
„ Es mejor atornillar los pernos de base hasta que la longitud
sea de 20mm desde la superficie de la base.
„ Fije la unidad exterior a los pernos de fundación con
tuercas y arandelas de resina (1) como se muestra en la
figura.
Si está removido el revestimiento del área de sujeción, las
tuercas serán propensos de oxidarse.

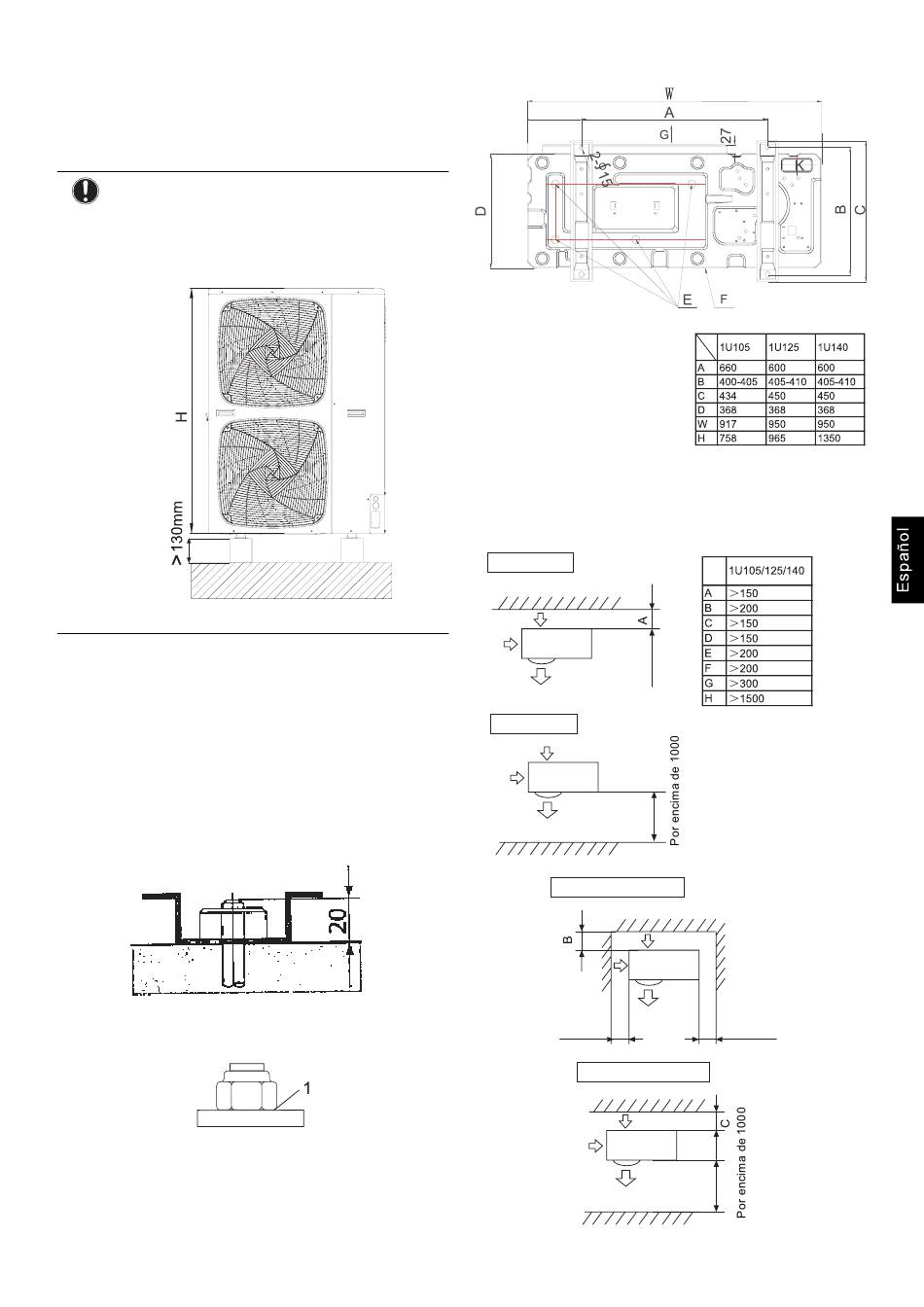

Dimensiones (vista inferior) (unidad de medida: mm)
A paso de la pierna 1
B paso de la pierna 2
C Parrilla delantera (lado de salida
de aire)
D Orificio de drenaje
E Marco inferior
K Orificio de vaciado (para la línea
de tubo)
5.2. Selección del sitio de instalación de
al aire libre
(1) Instalación de una sola unidad (unidad: mm)
Poterior
Frontal
Posterior y lateral
Por encima
de 150
Frontal y posterior
11
La altura de las
barreras es inferior
a la de la unidad
exterior.
Por encima de 300
Por encima de 150
