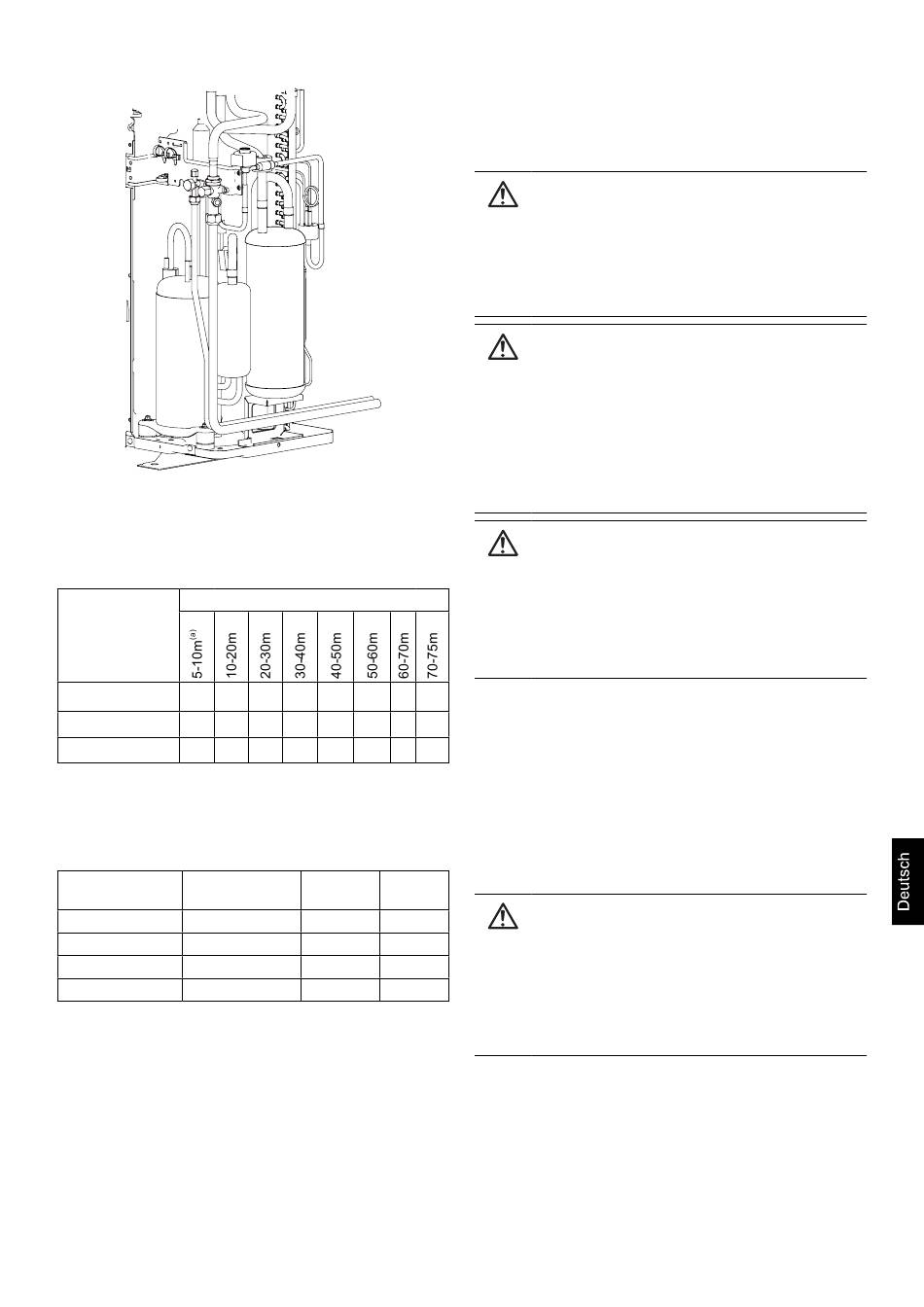

9.4 Gesamtfüllgewicht des Kältemittels
(nach Leck usw.)
Die Gesamtfüllmengen beziehen sich auf die Länge der
Kältemittelleitungen.
Modell
Kältemittelleitungslänge (Flüssigkeitsseite)
1U105S2SS1FA 1.5 1.5 1.5 1.95 2.4
1U125S2SN1FA/B 2.0 2.0 2.0 2.45 2.9
1U140S2SN1FA/B 2.9 2.9 2.9 3.35 3.8 4.25 4.7 5.15
9.5 Anweisung für Hinzufügen des Öls
Der Ölzusatz kann mit der folgenden Formel berechnet werden:
Q = (A + (L-30) * B) / 4-C
Modus werkseitige
Kältemittelfüllung
A (g)
1U105S2SS1FA 1500
1U125S2SN1FA/B 2000
1U140S2SN1FA/B 2900
Hinweis:
a. wenn Q £... 0, hinzugefügtes Öl = 0;
b. wenn Q £ 0, hinzugefügtes Öl = Q (cc);
c. List die Länge der Flüssigkeitsleitung, Einheit (m)
10. Elektrische
„ Alle Verkabelungen müssen von einem autorisierten
- - -
10.1. Vorsichtsmaßnahmen bei elektrischen
- - -
„ Wenn das Gerät gewartet werden muss, muss
Wiederaufla- Werksölauf-
demenge ladung
B (g/m) C (cc)
45 800
„ Vor dem Zugriff auf Endgeräte müssen alle
45 870
45 1250 „ Stellen Sie sicher, dass Sie einen
„ Verwenden Sie nur Kupferkabel.
„ Ein Hauptschalter oder ein anderes Trennmittel mit
19
Verdrahtungsarbeiten
WARNUNG
Elektriker ausgeführt werden.
Alle seitlich beschafften Komponenten und alle elektrischen
Konstruktionen müssen den geltenden Gesetzen
entsprechen.
GEFAHR: HOCHSPANNUNG
Um elektrischen Schlag zu vermeiden, trennen
Sie das Netzgerät mindestens 1 Minute lang von
der Stromversorgung, bevor Sie die elektrischen
Teile warten. Messen Sie auch nach 1 Minute
immer die Spannung an den Anschlüssen der
Hauptkreiskondensatoren oder elektrischen Teile
und stellen Sie vor dem Berühren sicher, dass diese
Spannungen 50 VDC oder weniger betragen.
HINWEIS
Personen, die mit der elektrischen Verkabelung
beauftragt sind:
Betreiben Sie das Gerät erst, wenn die
Kältemittelleitung abgeschlossen ist. (Wird es vor
dem Verlegen der Rohrleitungen ausgeführt, wird der
Kompressor beschädigt.)
Verdrahtungsarbeiten
das Kältemittelsystem geöffnet werden. Die
Kältemittelbehandlung und -entsorgung muss in
Übereinstimmung mit den geltenden gesetzlichen
Bestimmungen erfolgen. Kältemittel kann nicht geladen
werden, bis die Feldverdrahtung abgeschlossen ist.
Kältemittel darf nur nach der Dichtheitsprüfung und
Vakuumtrocknung eingefüllt werden.
GEFAHR
Versorgungskreise unterbrochen werden.
Fehlerstromschutzschalter gemäß den geltenden Gesetzen
installieren. Andernfalls kann es zum elektrischen Schlag
kommen.
einer Kontakttrennung in allen Polen muss in die feste
Verdrahtung gemäß den geltenden Vorschriften eingebaut
werden. Schalten Sie den Hauptschalter erst ein, wenn die
gesamte Verdrahtung abgeschlossen ist.
