Câblage
4.1
Raccorder l'appareil
Remarque !
• Lors de l'utilisation de l'appareil de mesure en zone explosible il faut en outre tenir compte des
normes et règles nationales en vigueur ainsi que des conseils de sécurité ou des schémas d'instal-
lation et de contrôle.
• Des circuits de protection contre les inversions de polarité, les effets haute fréquence et les pics
de tension sont intégrés.
• Le blindage ou la terre (si disponible) doivent toujours être reliés à la borne de terre interne du
boitier.
• La tension d'alimentation doit correspondre à la tension d'alimentation indiquée sur la plaque
signalétique (
voir aussi page 6, chap. 2.1.1 "Plaques signalétiques").
• Mettre l'appareil hors tension avant de raccorder ce dernier.
• Dévisser le couvercle du boîtier.
• Si disponible, déposer la bague de support avec l'afficheur local.
– Pousser la languette avec la flèche vers le haut, jusqu'à ce qu'un clic signale le décrochement
de la bague
– Déposer la bague avec prudence de manière à ne pas arracher les fils de l'afficheur. Le connec-
teur de l'afficheur peut rester embroché.
• Faire passer le câble par le raccord. Utiliser de préférence du câble 2 fils torsadé et blindé.
• Raccorder l'appareil selon le schéma suivant.
• Le cas échéant embrocher à nouveau la bague de support avec l'afficheur. On entend très
nettement le clic.
• Visser le couvercle du boîtier.
• Mettre sous tension.

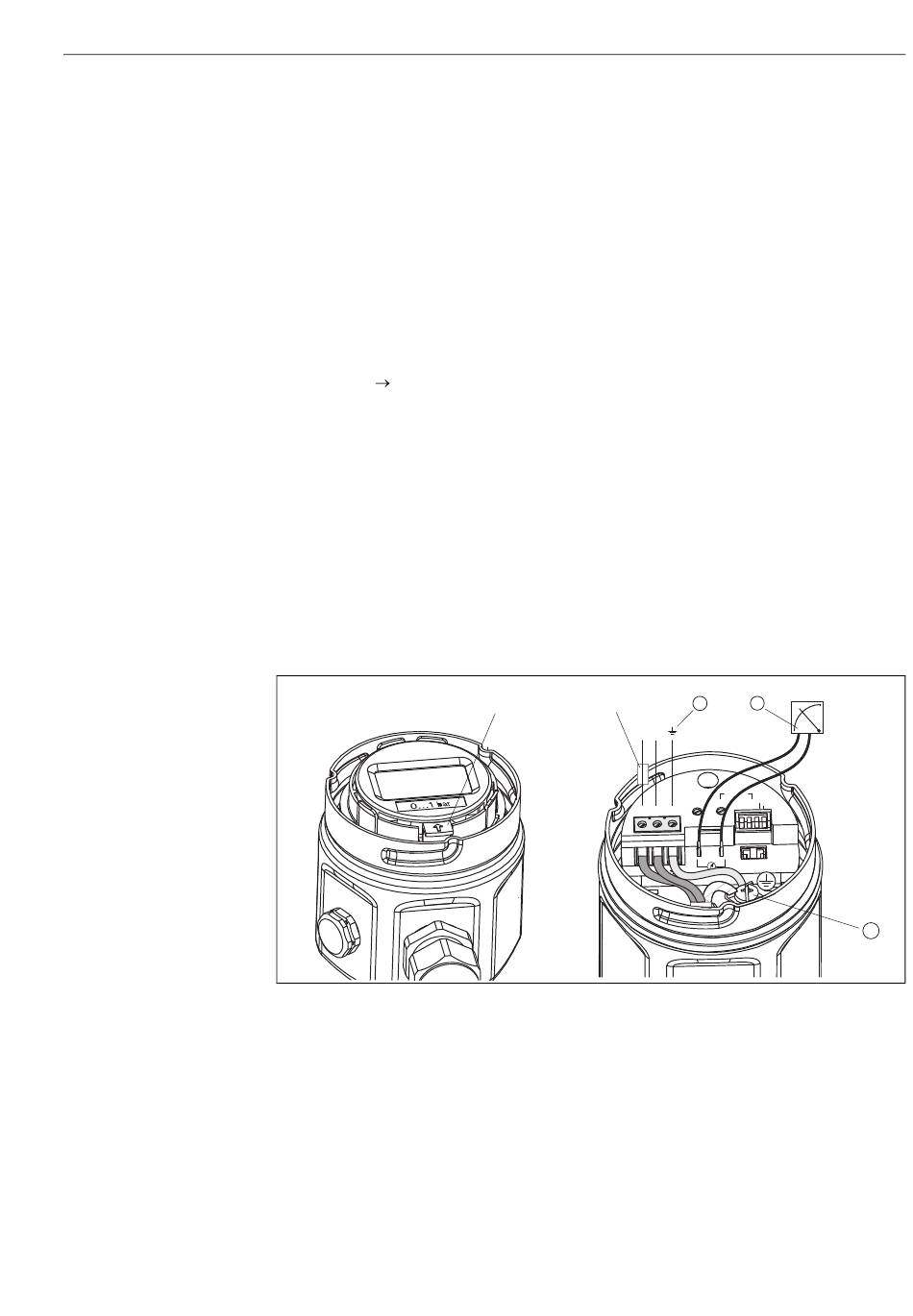

Fig. 17:
Raccordement électrique 4...20 mA
Œ
Démonter l'affichage local : pour desserrer la bague de support de l'électronique, pousser la languette avec la flèche
vers le haut.
Les appareils avec certificat ATEX II 1/3 D (sans alim. Ex) doivent être protégés par un fusible 50 mA (fusion lente).
o
Ž
La borne
sur l'électronique sert à la mise à la terre ; elle est déjà câblée en interne. Si le câble de raccordement
comporte un blindage ou un fil de terre, ces derniers ne devront être raccordés qu'à la borne de terre interne
du boitier et non pas à la borne
Signal test 4...20 mA : Sans interruption de la mesure il est possible de mesurer un signal test 4...20 mA via les
prises test.
Œ
+ –
1 2
+
+
o
. Les bornes sont conçues pour un fil
3
4
Span
Zero
fine
coarse
t t
1
1
2 2 3 3
3
+ +
– –
Display
– –
P01-PMx4xxxx-04-xx-xx-xx-011
Câblage
5
