Estación informática móvil Dell 2.0

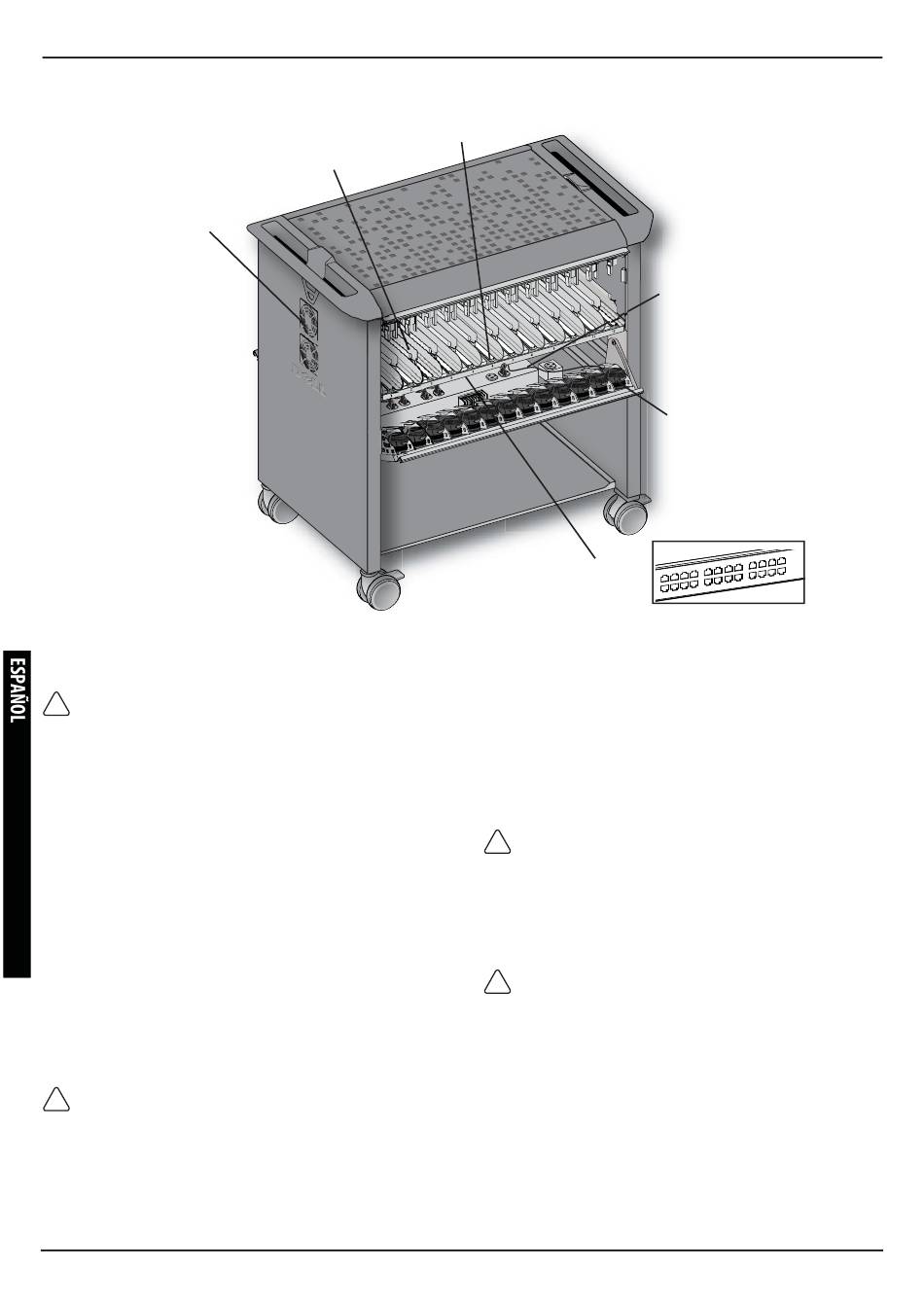

Características interna
1
Compartimento superior
1
Ventiladores de refrigeración
PRECAUCIÓN: No bloquee los ventiladores ni las rejillas de
ventilación. Para impedir sobrecalentamientos, deje un espacio libre
de como mínimo 127 mm (5 pulgadas) alrededor de ventiladores y
rejillas.
2
Almacenamiento para portátiles
• Almacenamiento y carga simultánea de portátiles
24 Latitude™ 2100 o 2110.
• La carga de cada portátil se ve cuando está abierto
el compartimento.
3
Acoplamiento intuitivo
• El perfi l de acoplamiento coincide con el del portátil para
impedir que el usuario inserte el portátil de forma errónea.
• Se acopla y desacopla con sólo una mano.
• Cada acople tiene una lengüeta para fi jar los conectores
de alimentación y de redes de los portátiles.
• La presencia de una barra verde indica que el portátil está bien
colocado para cargarse.
• Su diseño exclusivo acepta pantallas normales y táctiles
Portátiles Latitude 2100 o 2110 con batería de 3 o de 6 celdas.
PRECAUCIÓN: La estación informática móvil Dell 2.0 es
un equipo que funciona con electricidad. Para evitar el riesgo
de descarga eléctrica o incendio, deberá utilizarse bajo la
supervisión de un adulto.
18 / 48
3
2
Compartimento inferior
4
5
CA de 3 clavijas y 90 W en la MCS.
6
4
5
6
Carcasas de cuadros de control
• Disyuntores.
• 24 salidas vienen conectadas de fábrica a adaptadores de CA
para portátiles.
• 3 salidas internas para accesorios conectadas de fábrica a:
– 25 adaptador de CA
– punto de acceso inalámbrico (WAP) opcional
– conmutador Ethernet opcional Dell PowerConnect 3524.
• No se debe utilizar la salida interna abierta (4).
PRECAUCIÓN: No conecte equipos a salidas abiertas.
Adaptadores de CA
• 24 adaptadores conectados de fábrica a acoplamientos en
compartimento superior
• 25 adaptador que distribuye electricidad al cuadro de control.
PRECAUCIÓN: Utilice solamente adaptadores
Conmutador Ethernet opcional
• 24, conectado de fábrica, puertos de 10/100 mbps, 2 puertos de
1000 mpbs.
• Permite actualizaciones remotas de los portátiles acoplados en
la MCS mediante red.
888-24-115-W-00 rev.B • 07/10
