6 Installazione e collegamenti
elettrici
6.1

Installazione

6.1.1 Preparazione

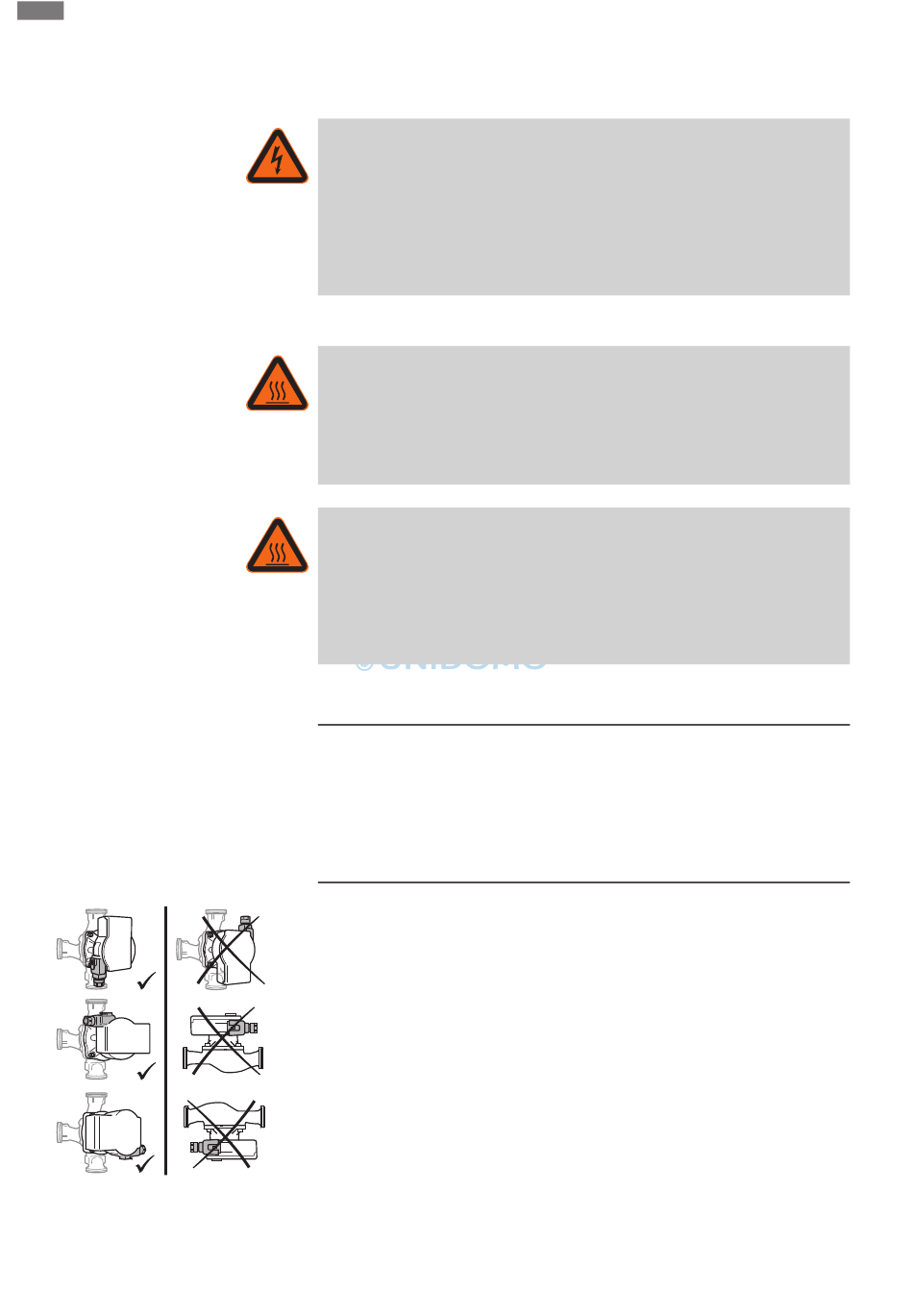

Fig. 2: Posizioni di montaggio
56

Installazione e collegamenti elettrici

PERICOLO
Pericolo di morte!
L'installazione e l'esecuzione dei collegamenti elettrici eseguite in modo improprio
possono essere fonte di pericoli mortali.
• Fare eseguire l'installazione e i collegamenti elettrici soltanto da personale quali-
ficato.
• Eseguire i lavori rispettando le disposizioni vigenti a livello locale.
• Osservare le norme per la prevenzione degli infortuni.
AVVERTENZA
Pericolo di ustioni dovuto a superfici calde!
Il corpo pompa e il motore a rotore bagnato possono diventare roventi e, in caso di
contatto, provocare ustioni.
• Durante il funzionamento toccare soltanto il modulo di regolazione.
• Prima di eseguire qualsiasi lavoro fare raffreddare la pompa.
AVVERTENZA
Pericolo di ustioni dovuto a fluidi caldi!
Quando sono bollenti, i fluidi possono provocare delle ustioni.
Prima di montare o smontare la pompa o prima di svitare le viti del corpo attenersi a
quanto segue:
• Lasciare raffreddare completamente il sistema di riscaldamento.
• Chiudere le valvole d'intercettazione o scaricare il sistema di riscaldamento.
ATTENZIONE
Se non viene montata in posizione corretta, la pompa può subire dei dan-
ni.
• Scegliere il luogo di installazione conformemente alla posizione di montaggio con-
sentita (Fig. 2).
• Il motore deve essere montato sempre orizzontalmente.
• Il collegamento elettrico non deve essere mai rivolto verso l'alto.
ƒ
Selezionare un luogo di installazione facilmente accessibile.
ƒ
Rispettare la posizione di montaggio consentita (Fig. 2) della pompa, all'occorrenza
ruotare la testa motore (2 + 6).
ƒ
Per semplificare un'eventuale sostituzione della pompa, montare le valvole d'inter-
cettazione a monte e a valle della pompa.
ATTENZIONE! Eventuali perdite d'acqua possono danneggiare il modulo di rego-
lazione!
Allineare lateralmente la valvola d'intercettazione in modo tale che eventuali
perdite d'acqua non gocciolino sul modulo di regolazione (6).
ƒ
Per il montaggio nella mandata di impianti aperti, la mandata di sicurezza deve di-
ramarsi a monte della pompa (EN 12828).
ƒ
Concludere tutti i lavori di saldatura e di brasatura.
ƒ
Spurgare il sistema delle tubazioni.
WILO SE 2021-12
