SCS Sentinel SG3 Manuel D'installation Et D'utilisation page 21

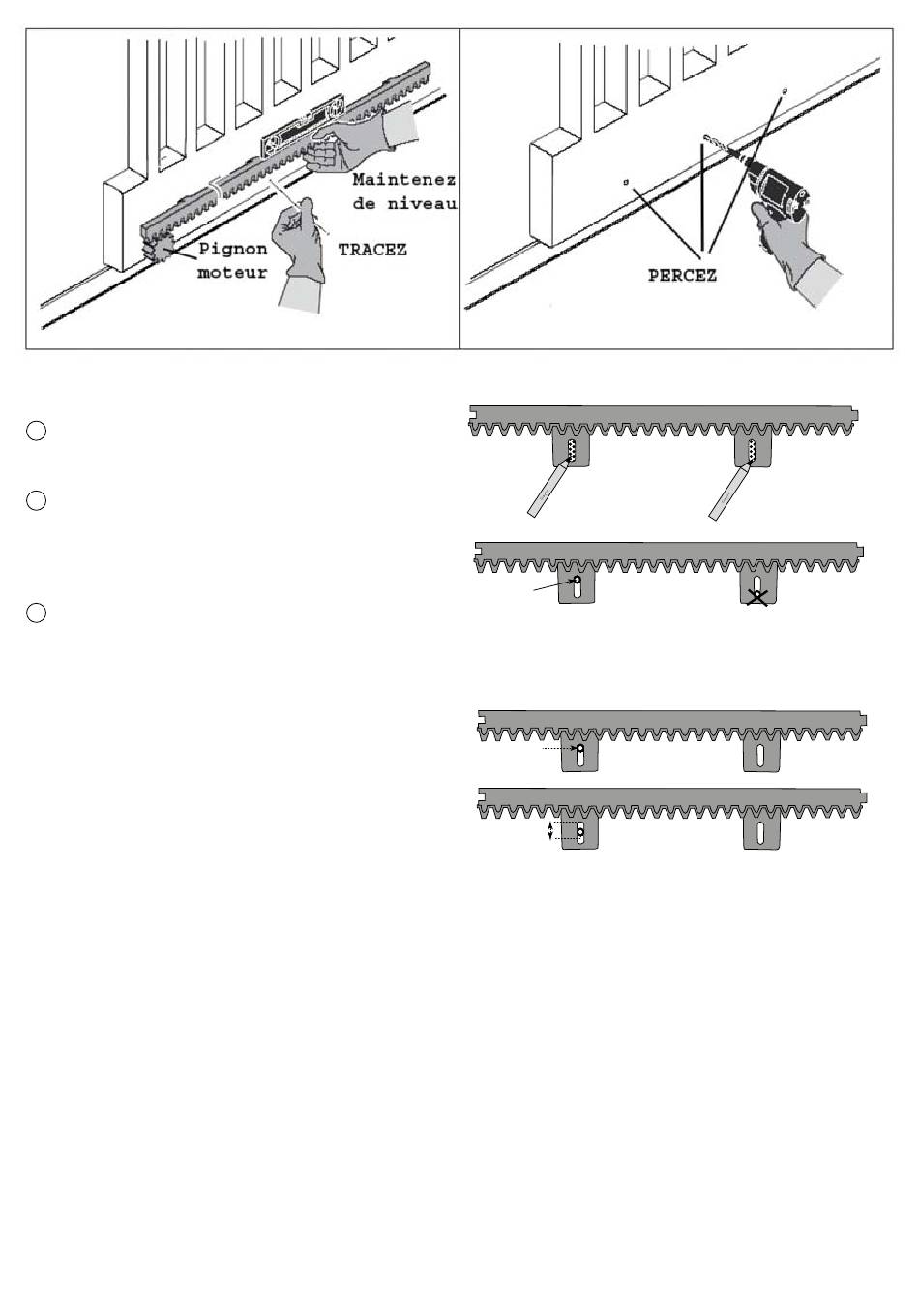

Retirer la crémaillère
b -
Percer votre portail en haut de toutes
c -
les marques de repérage.
(Figure 4)
Venir fixer votre crémaillère. Pour ob-
d -
tenir l'écart nécessaire entre la roue et
la crémaillère, remonter légèrement la
crémaillère dans sa fixation.
Vous pouvez ainsi obtenir l'écart désiré
entre la roue crantée du moteur et la
crémaillère.
(Figure 5)
Tracé
Perçage à
effectuer
Perçage
1.5 à 2 mm
19
Tracé
Ne jamais
perçer en bas
Bas
(Figure 4)
(Figure 5)
Haut
