ELEMENTS GALA 1.0b

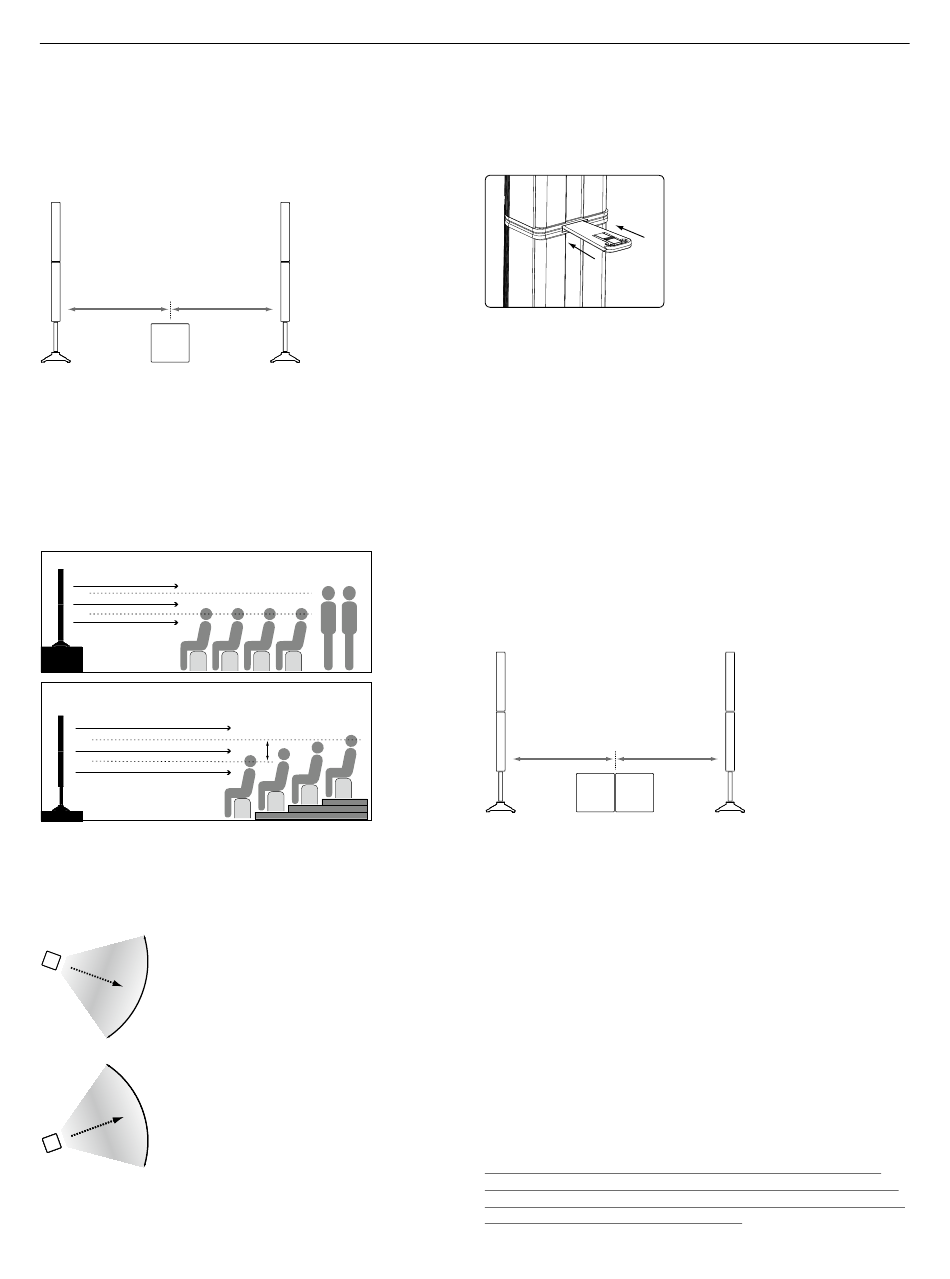

5 Mise en place du système
5.1 Disposition du système
Afi n de garantir une image sonore stéréo la plus homogène possible, le
subwoofer doit être placé au centre, entre les deux colonnes.

5.2 Orientation verticale des colonnes Mid/High

Hauteur correcte
Dans les systèmes à technologie Line Array comme le système ELEMENTS,
la diff usion est regroupée verticalement. Lors du montage, veillez à ce
que le centre d'une ligne de haut-parleurs soit toujours situé au niveau de
la tête des auditeurs. En cas de montage sur une scène surélevée, vous
n'emploierez donc pas les mâts EP 2.
En revanche, si vous jouez au même niveau que les spectateurs, vous utili-
serez les mâts EP 2 qui vous permettront d'ajuster au mieux la hauteur.

5.3 Orientation horizontale des colonnes Mid/High

L'angle d'orientation horizontale d'une colonne
Mid/High atteint environ 70°. Orientez les
colonnes en fonction de la surface à sonoriser,
70°
de façon à exploiter plus effi cacement l'énergie
acoustique.
70° 70°
18
Pour obtenir un comportement de diff usion parfait, il faut que tous les
composants interconnectés affi chent le même angle de diff usion. Grâce à
ses Locking Wedges (cales de verrouillage, comprises dans la livraison), le
système ELEMENTS off re la possibilité de bloquer verticalement les unités
Mid/High. Tout pivotement des composants est alors exclu.
Push!
Les Locking Wedge (cales de verrouillage) se clipsent tout simplement dans
l'axe prévu à cet eff et. Pour détacher les éléments, il suffi t d'exercer une
légère pression sur la plaque centrale.
6 Extension de basses avec le
L SUB 1500 A
ELEMENTS GALA off re en outre la possibilité d'étendre le système par un
subwoofer actif supplémentaire – le L SUB 1500 A de HK Audio.
• Pour ce faire, raccordez, via deux câbles XLR, les douilles Thru L/R (
GALA SUB 15 aux douilles Input L/R du L SUB 1500 A.
Pour obtenir une image sonore la plus homogène possible, positionnez les
deux subwoofers l'un à côté de l'autre, de la façon la plus centrale possible
par rapport aux deux colonnes Mid/High.

7 Accessoires HK Audio (en option)

1. ELEMENTS BASE BAG
Contenu : 1x housse de transport rembourrée pour 1x trépied EF 45.
2. ELEMENTS SOFT BAG
Contenu : 1x housse de transport rembourrée pour 2x E 835 et 1x EP 2.
3. GALA SUB 15 ROLLER BAG
Contenu : 1x housse rembourrée pour subwoofer, avec plateau à roulettes
intégré.
4. ROULETTES 100 mm bleues
Les roulettes disponibles en option viennent se fi xer au dos du GALA
SUB 15, via les vis à embase crantée présentes sur les coins.
Attention ! Une fois les roulettes montées directement sur le sub, la
housse à roulettes pour GALA SUB 15 ne peut plus être employée. Dans
ce cas, il convient d'utiliser la housse de protection rembourrée adaptée,
propre à l'extension de basses L SUB 1500 A.
●
2
) du
