52 | Conditions relatives au fonctionnement
14.8
Orifice de mesure (non fourni)
▶ Exclusivement effectuer les mesures des fumées et la mesure pour la
saisie de la température de l'air de combustion au niveau des orifices
de mesure.
▶ Respecter les instructions dans la notice du brûleur fioul.

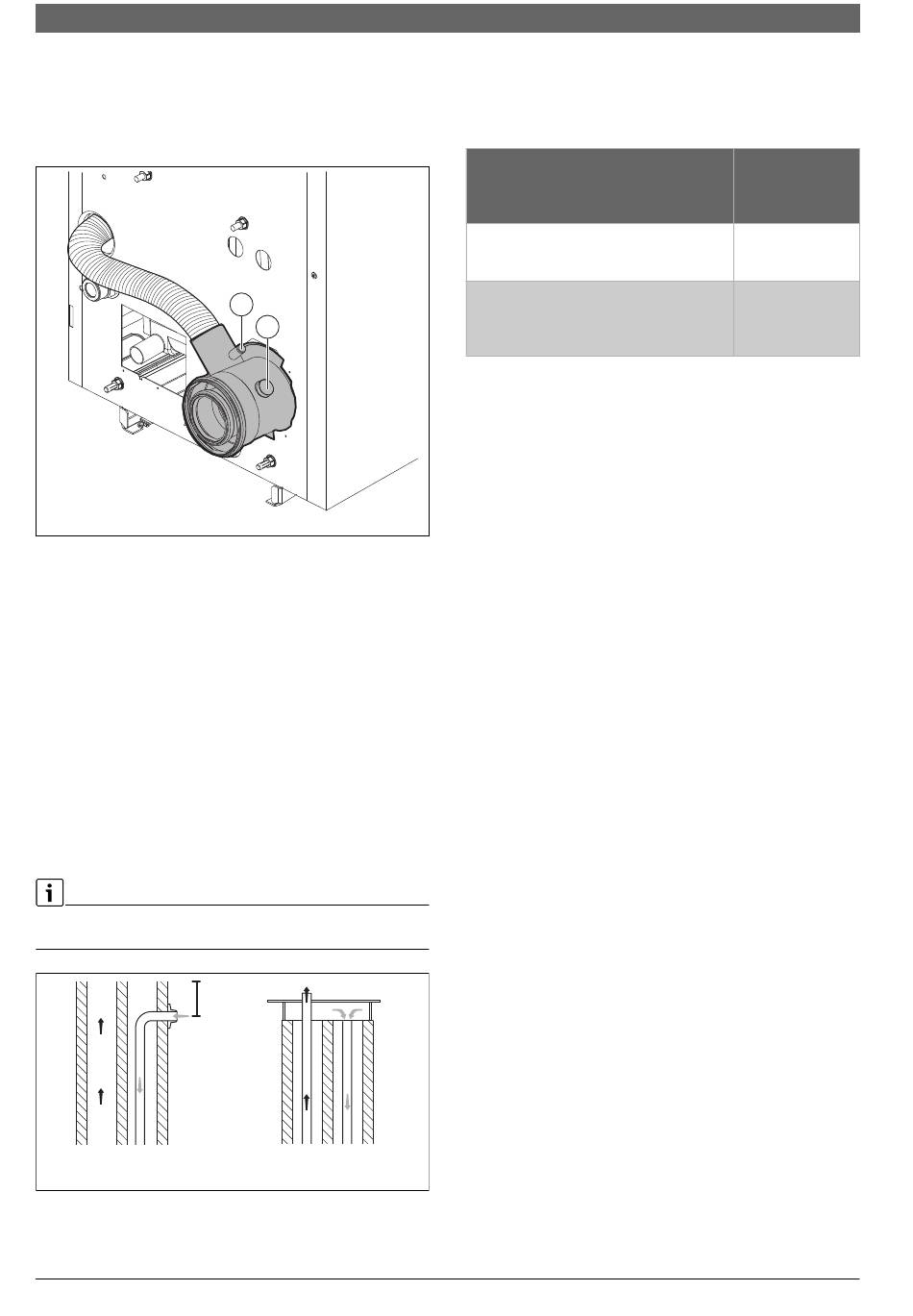

Fig. 85 Monter la buse de raccordement air-fumées
[1]
Orifice de mesure amenée d'air
[2]
Orifice de mesure fumées
14.9
Ouvertures
Si les terminaux des systèmes d'arrivée d'air frais et d'évacuation des
fumées sont situés l'un à côté de l'autre :
▶ Empêcher, par des mesures de construction, que les gaz brûlés
soient aspirés.
▶ Respecter les directives concernant l'homologation générale relative
à la construction et faisant partie du système ainsi que les indications
de la norme DIN 18160-1 (en particulier les indications concernant
la construction des ouvertures).
▶ S'assurer que l'eau de pluie ne pénètre pas dans la conduite d'alimen-
tation d'air.
En cas de questions concernant la construction d'ouvertures :
▶ Contacter le ramoneur.
Des ouvertures mal construites peuvent entraîner une combustion non
hygiénique ainsi que des pannes au niveau du brûleur.
0,4
1
2
Fig. 86 Exemples de construction d'ouvertures (dimensions en m)
[1]
Fumées
[2]
Insufflation d'air neuf
6720868724 (2017/02)
1
2
0010006059-001
1
2
6 720 804 973-25.1T
14.10 Systèmes d'arrivée d'air (C
C
, OC
, C
, OC
63
63x
83
Seuls les systèmes d'arrivée d'air indiqués dans les tableaux suivants
sont autorisés (également une combinaison des deux systèmes).
Flexible d'air Santo SL DN63
flexible d'air, 4 m de long, raccord de tuyau
1)
inclus
et 2 colliers de serrage spéciaux
Système plastique DN60
1)
dans les longueurs 250, 250
1 500, 2 000 mm, coudes de 45° et de 90°
1)
ainsi qu'un silencieux
1) Avec ouverture de mesure
2) Avec silencieux 4 m maximum
Tab. 36 Systèmes homologués d'amenée d'air (accessoires)
La longueur autorisée du système d'arrivée d'air frais diminue comme
suit avec le système de raccord en plastique DN60 :
• 1,0 m par coude de 45°
• 1,5 m par coude de 90°
• 4 m par 1 m de flexible à air (avec combinaison)
• 15 m avec un piège à son
Dépression maximale autorisée sur le tuyau d'aspiration de la
chaudière : 200 Pa.
Silencieux
Si l'arrivée d'air frais est aspirée par un raccordement sur le mur exté-
rieur, nous recommandons l'installation du silencieux. Si l'arrivée d'air
est aspirée par le toit, le piège à son n'est pas nécessaire.
, OC
, C
, OC
43
43x
53
53x
)
83x
Longueur maximale
à partir de la paroi
arrière de la chau-
dière [m]
2)
8
35
, 500, 1 000,
Olio Condens 7000F
,
