6. Conexión de un amplificador (sólo VS200C BMW)
El siguiente ejemplo muestra la inter-conexión de un amplificador de 4 canales para el sistema de sonido VS200C BMW; en este caso
hemos seleccionado un ESX XENIUM X-FOUR con 4 x 75 Watts RMS y sección de ajuste de filtro variable.
Por favor consulte el manual del amplificador para asegurar una correcta conexión y funcionamiento.

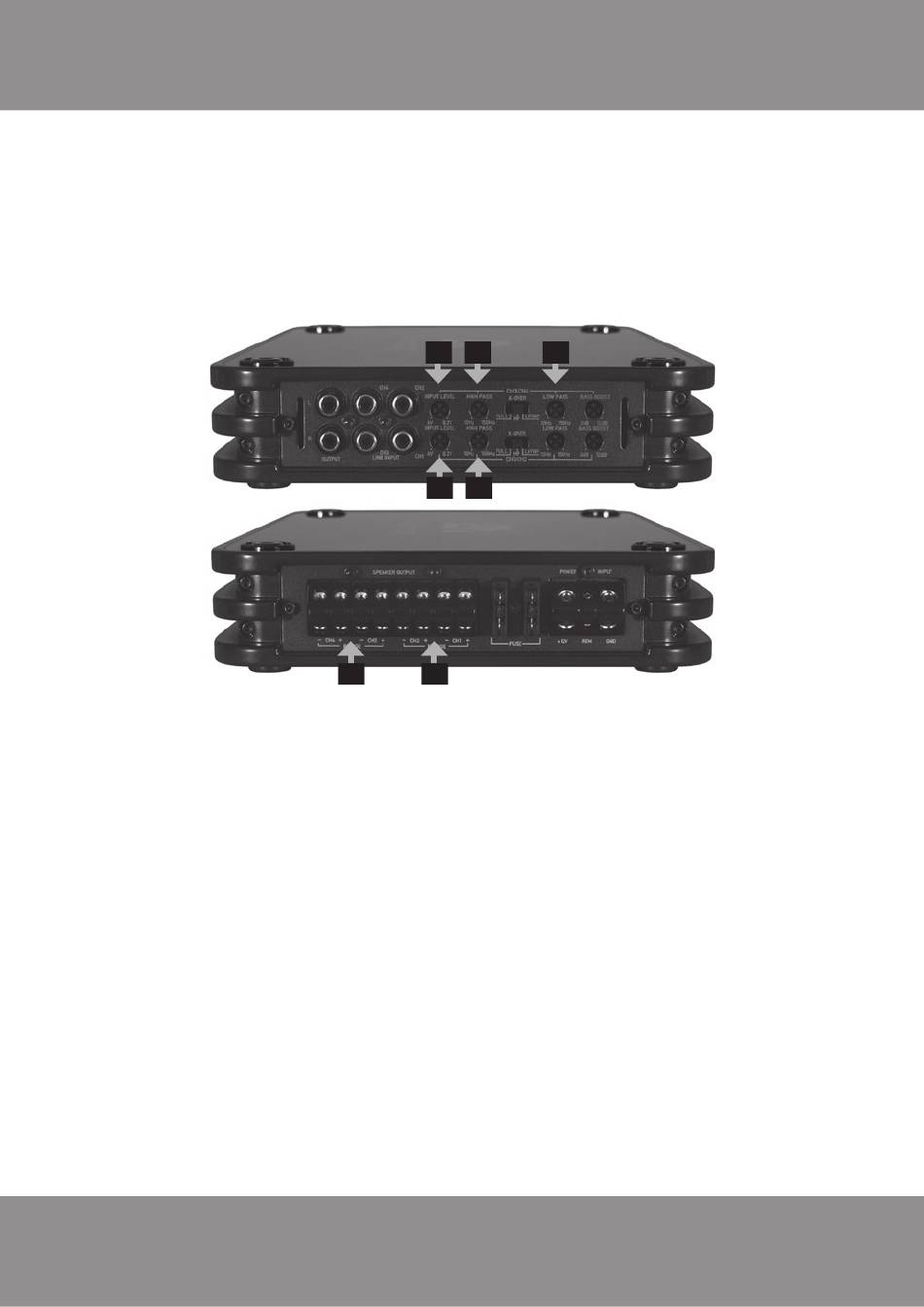

Panel frontal
X-FOUR
Panel trasero
X-FOUR
Los canales 3 y 4 deben trabajar en modo low pass-/band. Una vez conectados los dos subwoofers a las salidas de altavoz de los canales
3 y 4 del Amplificador [ A ], ajuste el selector del filtro low pass [ B ] a 130 Hz. A fin de usar el volumen óptimo de los altavoces de graves,
es importante usar un filtro de paso alto así como uno subsónico. Ahora sitúe el selector de paso alto de los canales 3 y 4 a 40 Hz.
Una vez instalados los medios y los tweeters en las puertas, así como conectados los filtros, debe conectar el filtro a las salidas de altavoz,
canales 1 y 2 del amplificador [D]. Ahora sitúe el selector de paso alto [E] de los canales 1 y 2 a 150 Hz.
NOTA IMPORTANTE: Los medios y los tweeters deben ser operados en cualquier caso por un filtro de paso alto. En caso contrario, los
componentes pueden ser dañados por frecuencias demasiado bajas. Para estar seguros, seleccione la frecuencia de corte de los canales
1 y 2 [ E ] por encima de 150 Hz. A partir de ahí regule con cuidado por debajo.
En los crossovers, puede ajustar el tweeter en los siguientes niveles:
-6dB bajo nivel de tweeter, -3dB nivel standard, 0dB alto nivel de tweeter
CONSEJOS PARA AJUSTAR EL NIVEL DE ENTRADA DEL AMPLIFICADOR:
Primero, Ajuste el control de nivel de entrada [ F y G ] del amplificador al mínimo. Ajuste el volumen de la fuente de sonido al 80%-90% del
volumen máximo. Ahora mediante el control de nivel de entrada [ F ], aumente despacio el nivel hasta oír algún tipo de distorsión. En este
momento reduzca el nivel hasta que la distorsión desaparezca completamente.
Ahora proceda acorde con los demás controles de nivel de entrada [ G ]. El balance correcto de volumen entre los canales 1 / 2 y 3 / 4
debería realizarse de acuerdo con sus gustos y hábitos de audición aunque le recomendamos que los canales 3 y 4 correspondientes a los
graves trabajen con un poco mas de volumen que los canales 1 y 2, para que el grave se reproduzca de forma más eficiente.
Asegúrese siempre, que la señal de todos los canales no está sobre cargada ni distorsionada, cuando Vd. aumente el volumen de su fuente
de sonido. Ello podría dañar permanentemente los altavoces.
F C
G E
A D
ESPANOL
B
