Ismatec SA - MIDI Pumpenköpfe/Pump-Heads/Têtes de pompe - 10.05.2000/CB/GP
MS/CA 8
Die Montageanleitung hat für beide
Modelle, Midi Vario und Midi Digital
Gültigkeit.
❖ Wichtig für Midi Digital:
ID-Nr. MS/CA 8-6 = 869
ID-Nr. MS/CA 8-8 = 870
Nach Montage des Pumpen-
kopfes die Identifikationsnummer
und den Schlauch iØ program-
mieren (Siehe S. 20–22).

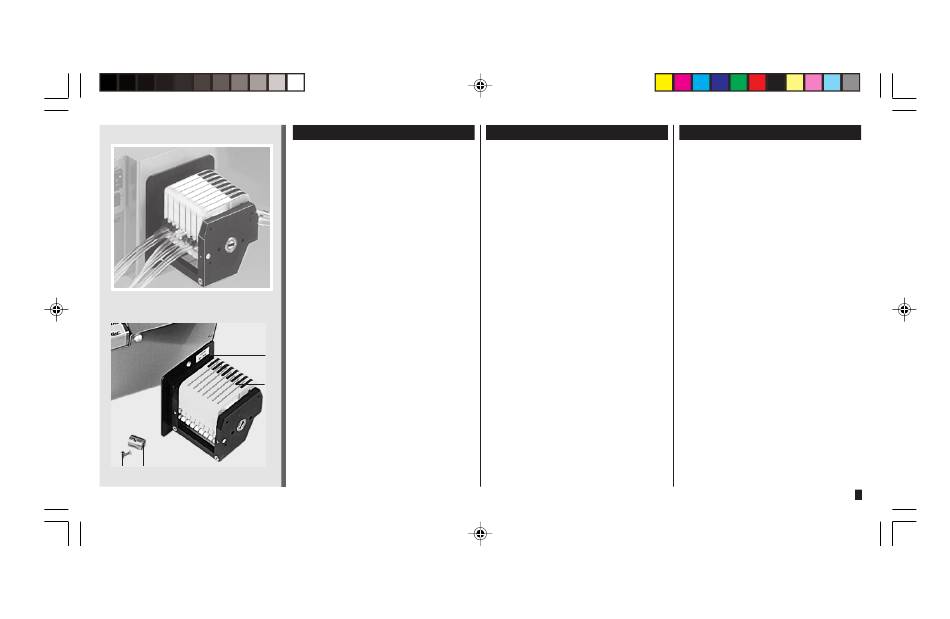

Der Pumpenkopf setzt sich aus
folgenden Teilen zusammen:
a Pumpenkopf
b Click'n'go-Mini-Kassetten
(8 Stk.)
c Wellenadapter
d Kreuzschlitzschrauben (2 Stk.)
MS/CA 8
The mounting instructions are valid
both for the Midi Vario as well as the
MIDI Digital pump models.
❖ Important for Midi Digital:
ID-Nr. MS/CA 8-6 = 869
ID-Nr. MS/CA 8-8 = 870
After mounting the pump-head,
the corresponding identification
number and the tubing i.d. must
be entered (see page 20–22).
The pump-head consists of the
following parts:
a Pump-head
b Click'n'go - Mini-Cassettes
(8 pces.)
c Shaft adapter
d Phillips screws (2 pces.)
MS/CA 8
Ce mode d'emploi est valable pour les
deux modèles Midi Vario et Midi Digital.
❖ Important pour Midi Digital:
No. d'identif. MS/CA 8-6 = 869
No. d'identif. MS/CA 8-8 = 870
Après le montage de la tête de
pompe, programmer le numéro
d'identification et l'intérieur du
tube (cf. pages 20-22)
La tête de pompe se compose des
éléments suivants:
a Tête de pompe
b Mini-cassettes Click'n'go
(8 pièces)
c Adaptateur pour arbre à moteur
d Vis à fentes en croix (2 pièces)
17
