12 Exemples d'installation

12.1 Installation individuelle - Plusieurs régulateurs à dépression directement montés
sur les bouteilles de chlore
②
⑤

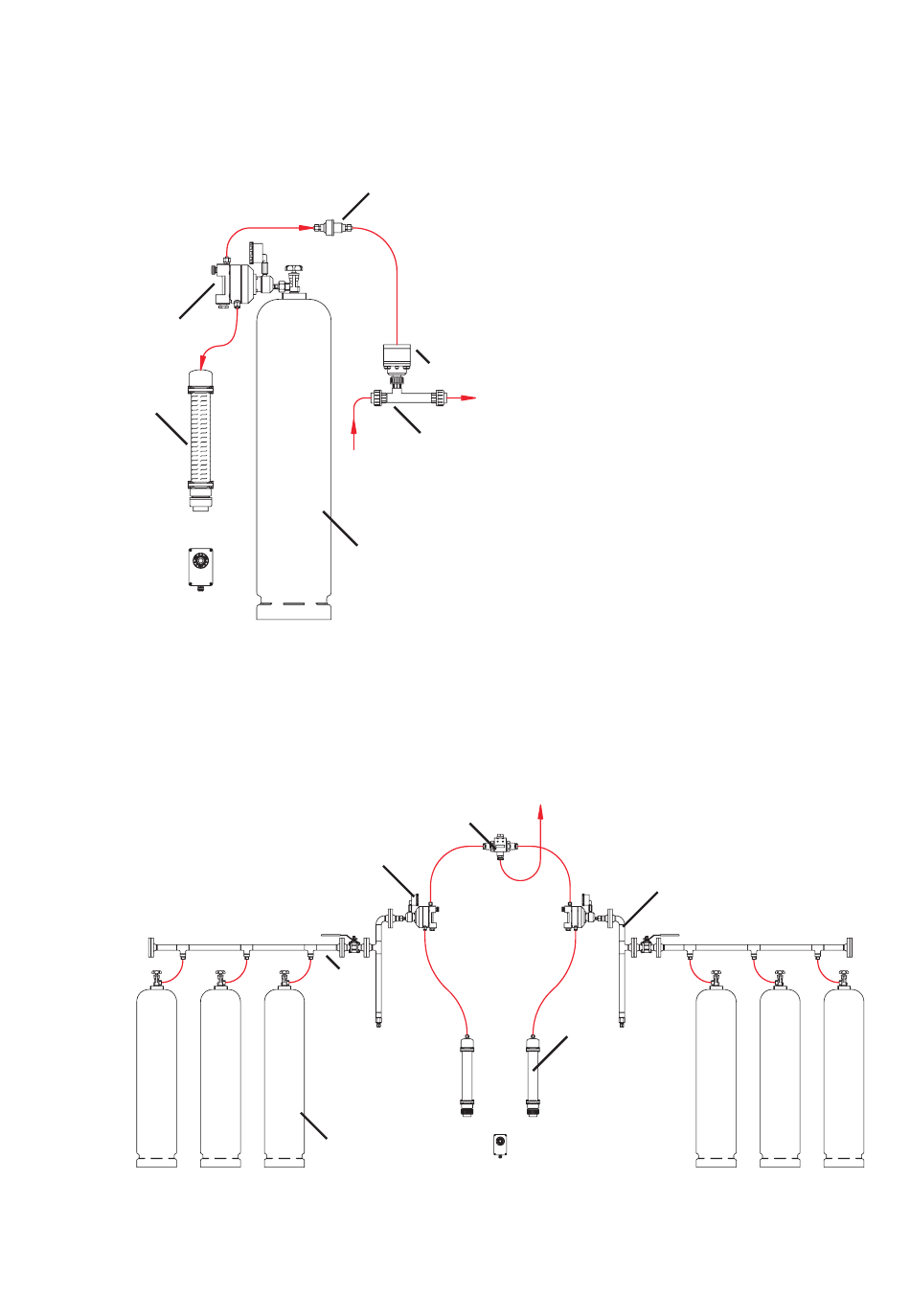

Fig. 20: ① Bouteille de chlore, ② Régulateur à dépression C 2214, ③ Clapet anti-retour à hydro-injecteur, ④ Hydro-injec-
teur ⑤ Cartouche au charbon actif
et ⑥ Clapet de retenue
12.2 Fonctionnement en batterie - Collecteur et un régulateur à dépression par batterie
Fig. 21: ① Bouteille de chlore, ② Régulateur à dépression C 2214, ③ Collecteur, ④ Pare-gouttes,
⑤ Cartouche au charbon actif et ⑥ Inverseur CVS
30 | Instructions de service C 2214 | Exemples d'installation
