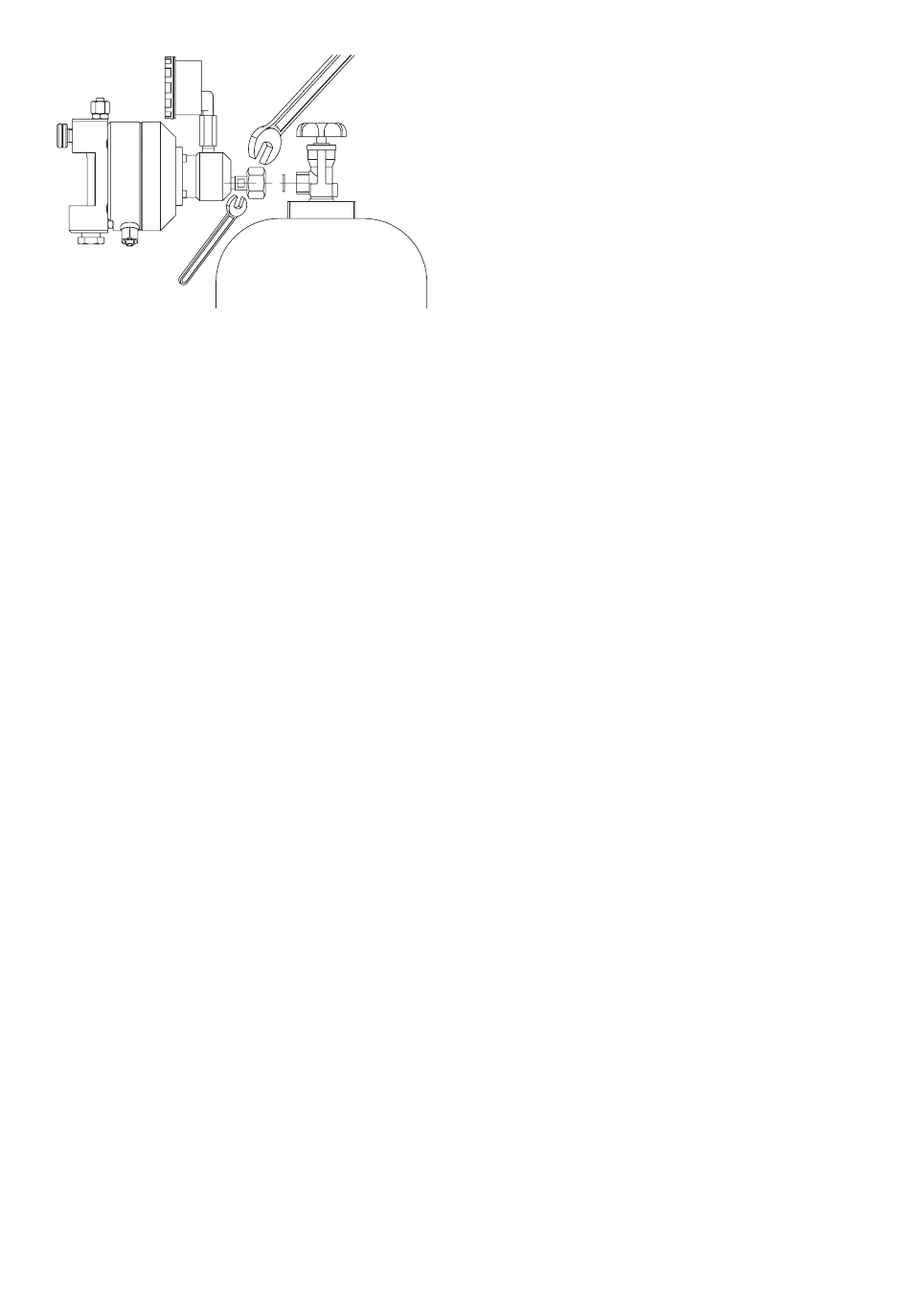

Fig. 10: montage du C 2214
Le débitmètre est monté à la verticale avec le raccord de dosage orienté vers le haut.
Le raccord de décharge de la soupape de sécurité est lui aussi un raccord pour tuyau. Le tuyau raccordé
doit déboucher à proximité du détecteur de gaz afin que le signal d'alarme se déclenche le plus rapidement
possible en cas de défaut. L'utilisation d'une cartouche à charbons actifs à la sortie de la soupape de sécurité
évite les alarmes intempestives provoquées par les brefs chocs de pression liés au fonctionnement.
Le raccord d'échappement est de préférence acheminé à proximité du capteur de gaz qui peut alors déclen-
cher immédiatement une alarme en cas d'anomalie. L'utilisation d'une cartouche au charbon actif à la sortie
de la soupape de décharge de sécurité évite les alarmes intempestives provoquées par les brefs chocs de
pression liés au fonctionnement. La cartouche au charbon actif est raccordée à l'aide d'un tuyau en PVC. Au
premier contact avec du chlore, son aspect transparent devient laiteux et signale ainsi la présence d'une fuite.
Installation | Instructions de service C 2214 | 17
