3 Vue d'ensemble du système
3.1 Raccord concentrique pour appareil de
chauffage
▶ La procédure de montage des raccords concentriques
horizontaux (PP) ⌀ 60/100 et ⌀ 80/125 figure dans la no-
tice de montage des systèmes d'amenée d'air et d'éva-
cuation des fumées des appareils de chauffage.
3.2

Longueurs de tubage maximales

▶
Respectez les longueurs maximales de tube indiquées
au chapitre Conditions marginales des systèmes.

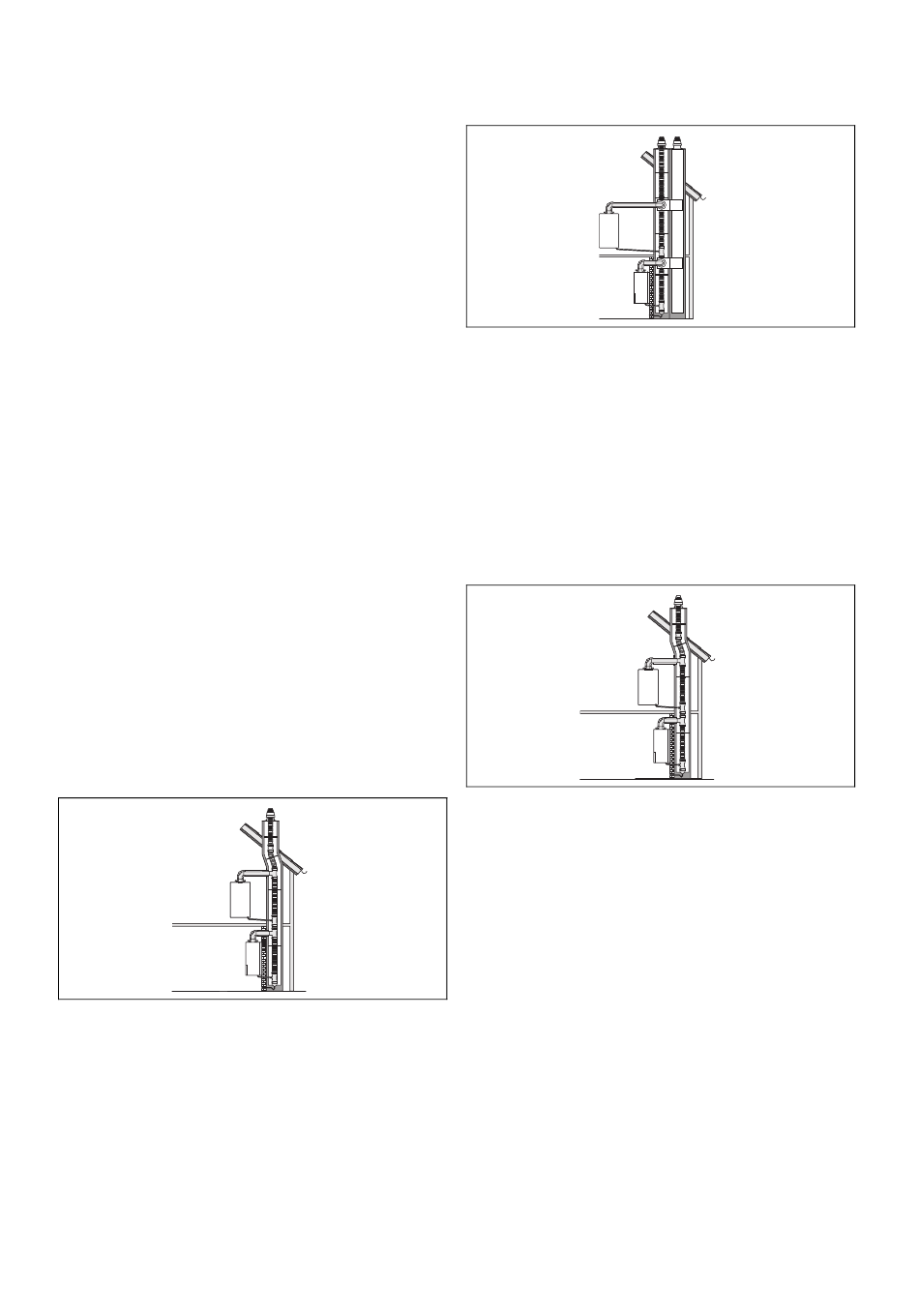

3.3 Conduite flexible des gaz d'échappement
⌀ 100 (PP) pour ⌀ 60/100 (PP)
Ø 60/100
▶ Opérations préalables au montage et à l'installation
(→ page 15)
▶
Montage de la conduite des gaz d'échappement dans la
cheminée (→ page 16)
▶ Montage de la section horizontale (→ page 19)
▶
Évacuation des condensats dans la conduite verticale
des gaz de combustion (→ page 20)
▶
Obturation de la cheminée (→ page 21)
0020177717_02 Systèmes ventouse sous pression à affectation multiple pour ecoTEC pro/plus et
ecoCOMPACT/auroCOMPACT Notice de montage
Remarques relatives à la documentation 2
Ø 100
3.4 Conduite flexible des gaz d'échappement
⌀ 100 (PP) pour ⌀ 60/100 (PP) et groupes de
cheminées parallèles
Ø 100
Ø 60/100
▶ Opérations préalables au montage et à l'installation
(→ page 15)
▶
Montage de la conduite des gaz d'échappement dans la
cheminée (→ page 16)
▶ Montage de la section horizontale en cas de groupes de
cheminées parallèles (→ page 20)
▶
Évacuation des condensats dans la conduite verticale
des gaz de combustion (→ page 20)
▶ Obturation de la cheminée (→ page 21)
3.5 Conduite flexible des gaz d'échappement
⌀ 100 (PP) pour ⌀ 80/125 (PP)
Ø 80/125
▶ Opérations préalables au montage et à l'installation
(→ page 15)
▶
Montage de la conduite des gaz d'échappement dans la
cheminée (→ page 16)
▶ Montage de la section horizontale (→ page 19)
▶
Évacuation des condensats dans la conduite verticale
des gaz de combustion (→ page 20)
▶ Obturation de la cheminée (→ page 21)
Ø 100
