a. 12 V DC: Rot
b. GND: Schwarz
c. CAN_H: Gelb
d. CAN_L: Weiß
7. Das Kabel durch die Kabelfachabdeckung des
Lüftungsgeräts führen.
8. Gerät montieren.
Hinweis: Heben Sie das Gerät unter
keinen Umständen ohne Unterstützung
an. Es ist schwer und muss genau
platziert werden;
Die Füße des Geräts sollten in die Aussparungen der
Adapterplatte passen. Stellen Sie sicher, dass sich
bei diesem Vorgang die Siegel nicht lösen.
9. Befestigen Sie die Sturzsicherung fest an der
Wand. Achten Sie darauf, dass die Sturzsicherung
nicht unter Spannung steht, um zu verhindern, das
Vibrationen auf die Wand übertragen werden.
10. Die Design-Frontplatte aus Kunststoff am Gerät
befestigen. Überprüfen, dass der Oberteil der
Design-Frontplatte aus Kunststoff oben in das Gerät
reicht, bevor Sie die Unterseite an die Adapterplatten
schrauben.
11. Das Datenkabel in einen freien ComfoNet-
Anschluss am Gerät einstecken.
a. 12 V DC: Rot
b. GND: Schwarz
c. CAN_H: Gelb
d. CAN_L: Weiß

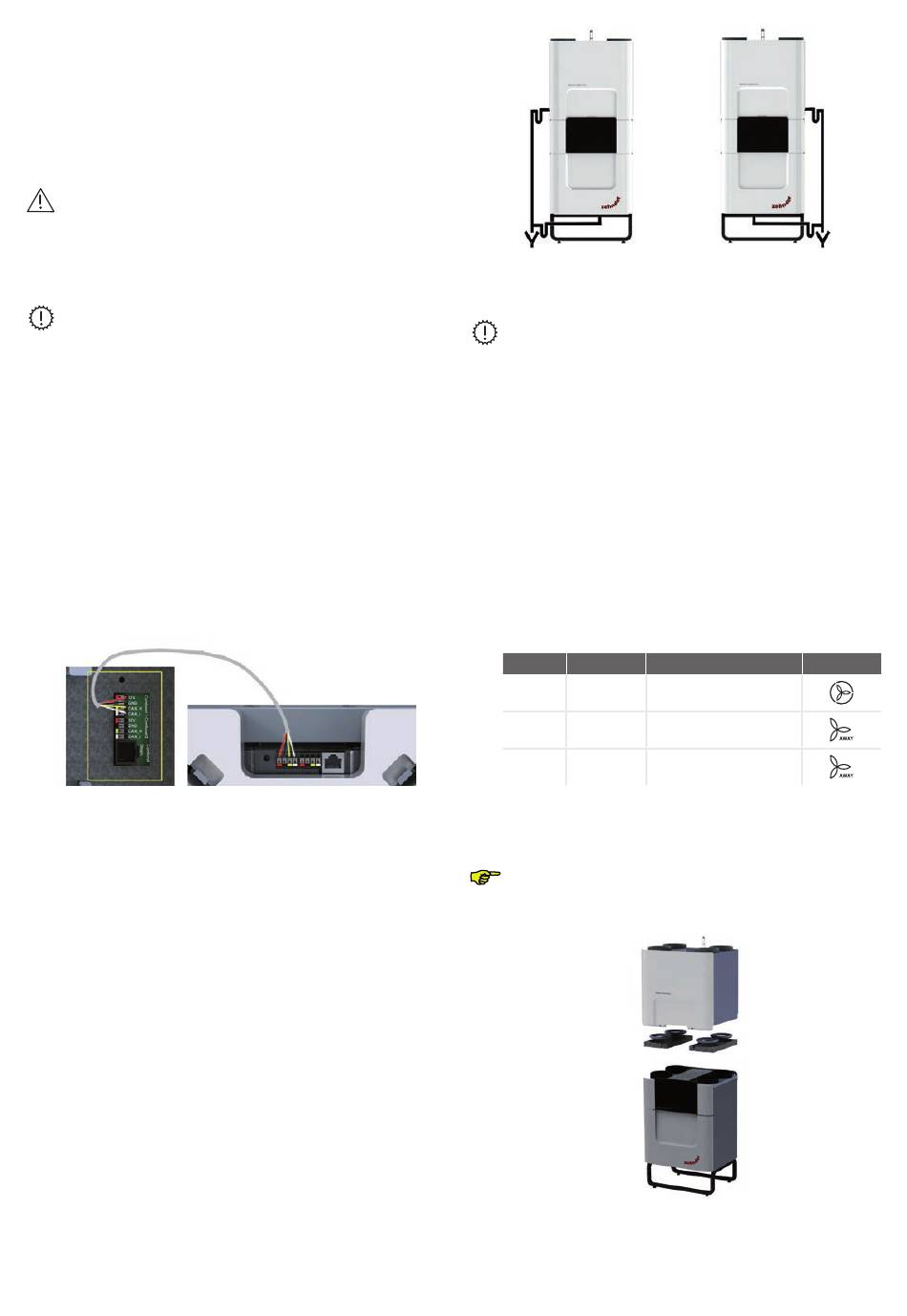

12. Den Kondensatablauf über einen Siphon oder
einen mindestens 10 cm langen Geruchsverschluss
an das Hausabwassersystem anschließen. Darauf
achten, dass der Siphon bzw. der Geruchsverschluss
mit Wasser gefüllt ist. Der Kondensatablauf des
Lüftungsgerät und das Gerät müssen immer jeweils
mit einem eigenen Siphon angeschlossen werden.
DE - 24
Ausrichtung nach
LINKS
Montieren Sie am Gerät keinen üblichen
Trockensiphon. Der Überdruck im Gerät wird
den Trockensiphon aufdrücken und ein Luftleck
verursachen.
13. Die Hygieneabdeckungen vom Gerät abnehmen
und die Luftkanäle anschließen.
14. Weitere Hinweise zur Installation des
Lüftungsgeräts sind der Betriebsanleitung des
Lüftungsgeräts zu entnehmen.
15. Um die optimale Leistung des Geräts zu
gewährleisten, sollten Sie wie im Folgenden
dargestellt die drei unterschiedlichen Intervalle
programmieren (Hinweis: Die aktuelle Uhrzeit kann
frei eingestellt werden).
Zeitraum Zeitspanne Zeit
1 WEEK 12:00 -12:05
2 WEEK 12:01 -12:02
3 WEEK 12:03 -12:04
16. Das Lüftungsgerät und das Gerät mit dem
Stromnetz verbinden.
Aus Sicherheitsgründen wartet das Gerät 15 Minuten
lang, bis es zum ersten Mal den Kompressor
aktiviert.
Ausrichtung nach
RECHTS
