Připojte levé a pravé řídítka (3 L+R) položením nahoru na tyče řídítek (13 L+R).Upevněte pomocí čtyř
imbusových šroubů M8*20 (6), čtyř pružných podložek φ8 (9) a čtyř zakřivených podložek φ8 (5).
Šrouby úplně neutahujte.
Připojte podpěrné tyče stupátka (29 L+R) ke klice (38 L+R)s pomocí krytých imbusových šroubů M8*20
(10), pružných podložek φ8 (9) a podložek Ф8*21*2t (32). Připevněte plasti cké kryty (53) k zadní části
podpěrných tyčí stupátka (29 L+R) pomocí šroubů (54). Šrouby úplně neutahujte.
Připojte podpěrné tyče stupátka (29 L+R) k nižším tyčím (13 L+R) s pomocí imbusových šroubů M10*78
(21), podložek φ10 (17) a nylonových pojistných mati c M10 (16). Připevněte plasti cké kryty (22)k
přední části podpěrných tyčí stupátka (29 L+R) osmi šroubky M5*12 (23).

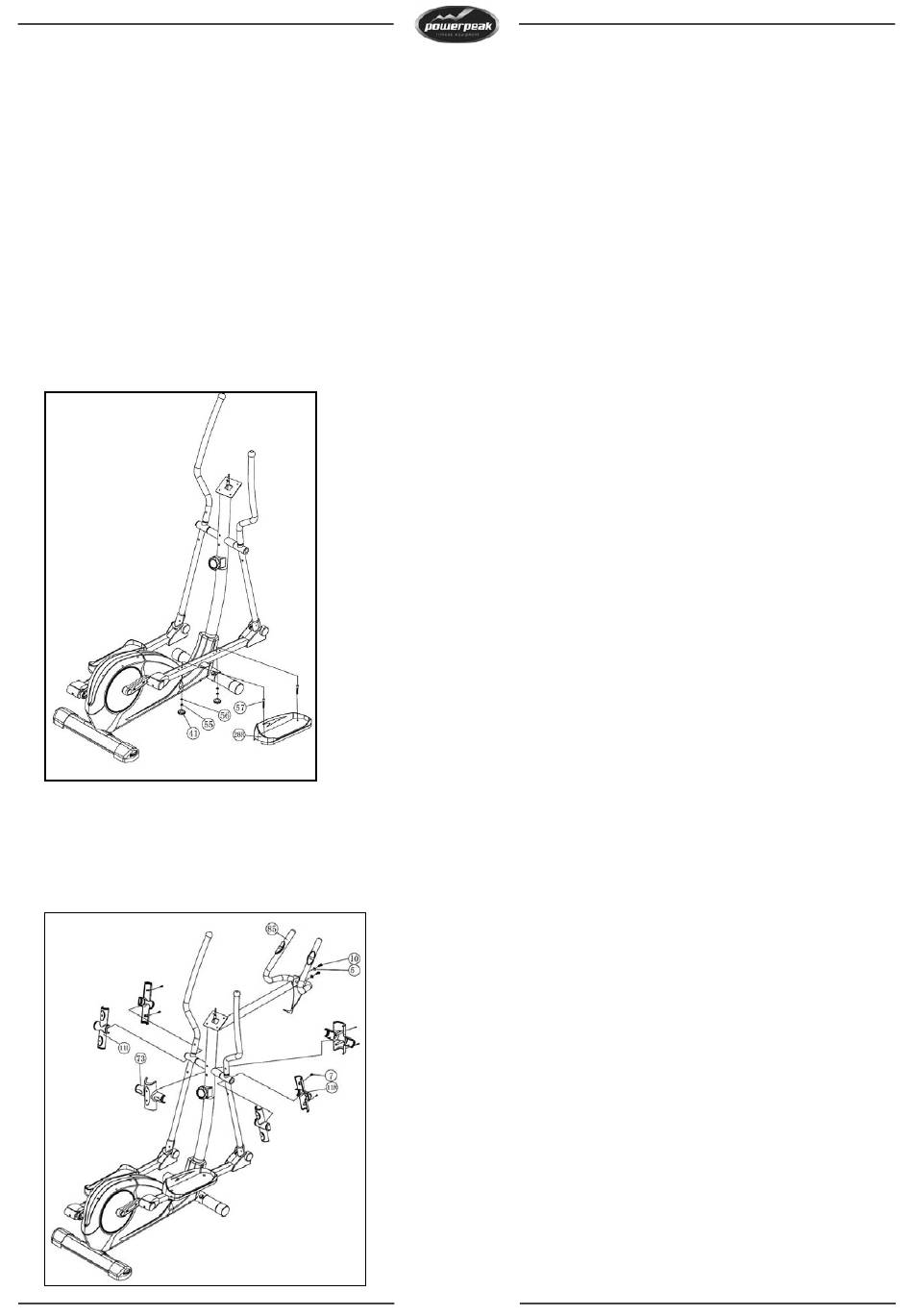

Krok 4: Sestavení stupátek
Připojte pravé stupátko (28 R) k pravé podpěrné tyči stupátka (29 R) s pomocí vratových šroubů M6*55
(57). Zajistěte plochými podložkami Ф6 (56),pružným podložkami Ф6 (55) a knofl íky (41). Připojte levé
stupátko (28 L) stejně k levým podporným tyčím stupátek (29 L).
Krok 5: Sestavení řídítek
