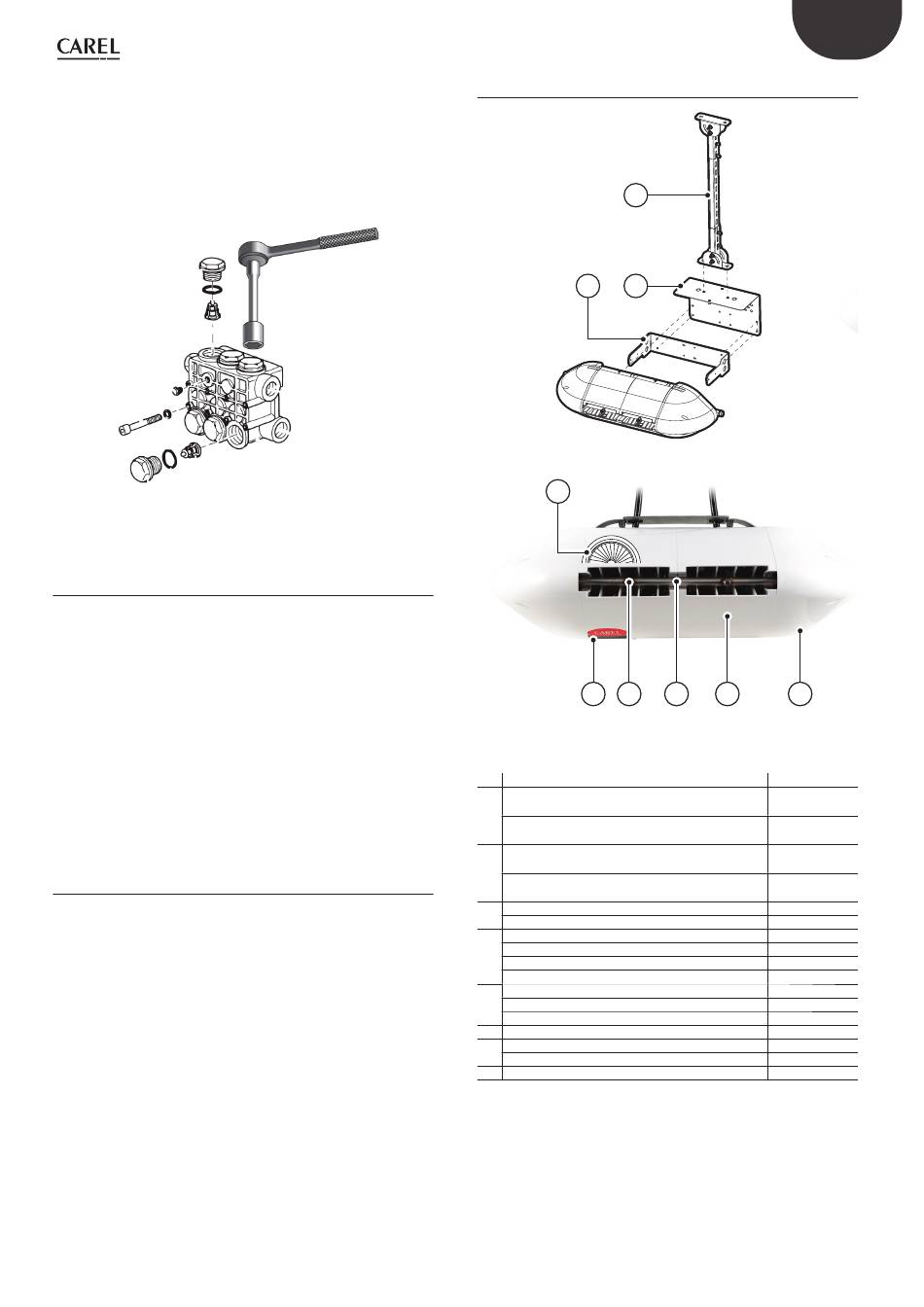

Pour remplacer les soupapes, procéder comme suit:
1.
Dévisser les trois bouchons hexagonaux, situés sur la surface frontale
de la tête en laiton de la pompe.
2.
Dévisser les trois bouchons hexagonaux, situés sur la surface
supérieure de la tête en laiton de la pompe.
3.
Remplacer les 6 soupapes existantes avec des soupapes neuves
(code
).
UAKVGO1501
4.
Visser et serrer les 6 bouchons enlevés précédemment.
Fig. 13.b
13.5 Avertissement 50 heures avant la
vidange d'huile
Le premier avertissement « demande de vidange d'huile » pour entretien
se déclenche après 50 heures de fonctionnement; il indique qu'il est
nécessaire de vidanger l'huile immédiatement. Cet avertissement
apparaît habituellement quelques jours après la mise en route de
l'installation. Vérifi er, lors du démarrage, de disposer d'une bouteille
d'huile pour la première vidange et de savoir appliquer la procédure
décrite au paragraphe « Vidange de l'huile ».
L'avertissement peut être facilement acquitté en appuyant sur la touche
« alarme », affi chée sur l'interface utilisateur (touche en haut, à gauche).
Pour des raisons pratiques, cet avertissement peut être réinitialisé après
40 heures de fonctionnement, en entrant dans le menu « régulation >
masque Da10 ». Cet avertissement ne peut pas être réinitialisé avant 40
heures de fonctionnement.
13.6
Avertissement, alarme entretien,
réinitialisation du compteur horaire
Après 1000 heures de marche, humiFog direct affi che un message
« vérifi cation visuelle hydraulique » qui ne bloque pas la machine.
Il s'agit d'un avertissement qui invite l'utilisateur à s'assurer du bon
fonctionnement du système. Si la pompe réussit à atteindre la pression
de fonctionnement nominale de 70 bars, aucune mesure n'est nécessaire.
L'avertissement peut être facilement acquitté en appuyant sur la touche
« alarme », affi chée sur l'interface utilisateur (touche en haut, à gauche).
Le même avertissement se produit après 2000 heures de marche.
En revanche, après 3 000 heures de marche, humiFog direct affi che une
alarme « demande de vidange d'huile et remplacement pièces » qui ne
bloque pas la machine. Dans ces cas, il faut intervenir sur la machine :
vidanger l'huile et remplacer les joints et soupapes de la pompe
(« Vidange de l'huile » et « Remplacement des joints et soupapes »).
Il faudra ensuite réinitialiser l'alarme dans le menu « Régulation > masque
Da10 », avant d'appuyer sur la touche « alarme » de l'écran.
Si pour une raison quelconque, il fallait remplacer les joints et les soupapes
avant les 3000 heures de fonctionnement, il faut ensuite réinitialiser le
compteur horaire sur le masque Da10. Il est conseillé, chaque fois qu'on
remplace les joints et les soupapes, de faire également une vidange
d'huile avant de réinitialiser le compteur horaire.
13.7 Pièces détachées tête de ventilation
1
7
6
N° Description
1 Étrier métallique pour support mural, tête
individuelle, 2 buses (DLA02*F*00)
Étrier métallique pour support mural, tête
individuelle, 4 buses (DLA04*F*00)
2 Adaptateur pour fi xation au plafond, tête
individuelle, 2 buses (DLA02*F*00)
Adaptateur pour fi xation au plafond, tête
individuelle, 4 buses (DLA04*F*00)
3 Étrier pour fi xation au plafond, L = 0,5 m
Étrier pour fi xation au plafond, L = 1,0 m
4 Collecteur eau 2 buses, tête individuelle
Collecteur eau 4 buses, tête individuelle
Collecteur eau 4 buses, tête double
Collecteur eau 8 buses, tête double
5 Buse individuelle, débit 1,45 l/h à 70 bars
Buse individuelle, débit 2.8 l/h à 70 bars
Buse individuelle, débit 4.0 l/h à 70 bars
6 Voyant de l'alimentation électrique
7 Ventilateur CE – 230 V 50 Hz
Ventilateur UL – 120 V 60 Hz
8 Capot en plastique
39
"humiFog direct" +0300073FR rel. 1.4 - 29.03.2022
3
2
5
4
8
8
Fig. 13.c
Code
UAKHW20000
UAKHW40000
UAKHC20000
UAKHC40000
UAKVC00500
UAKVC01000
Contacter CAREL
Contacter CAREL
Contacter CAREL
Contacter CAREL
UAKMTP0000
UAKMTP1000
UAKMTP2000
Contacter CAREL
Contacter CAREL
Contacter CAREL
Contacter CAREL
FRE
Tab. 13.b
