Installation électrique

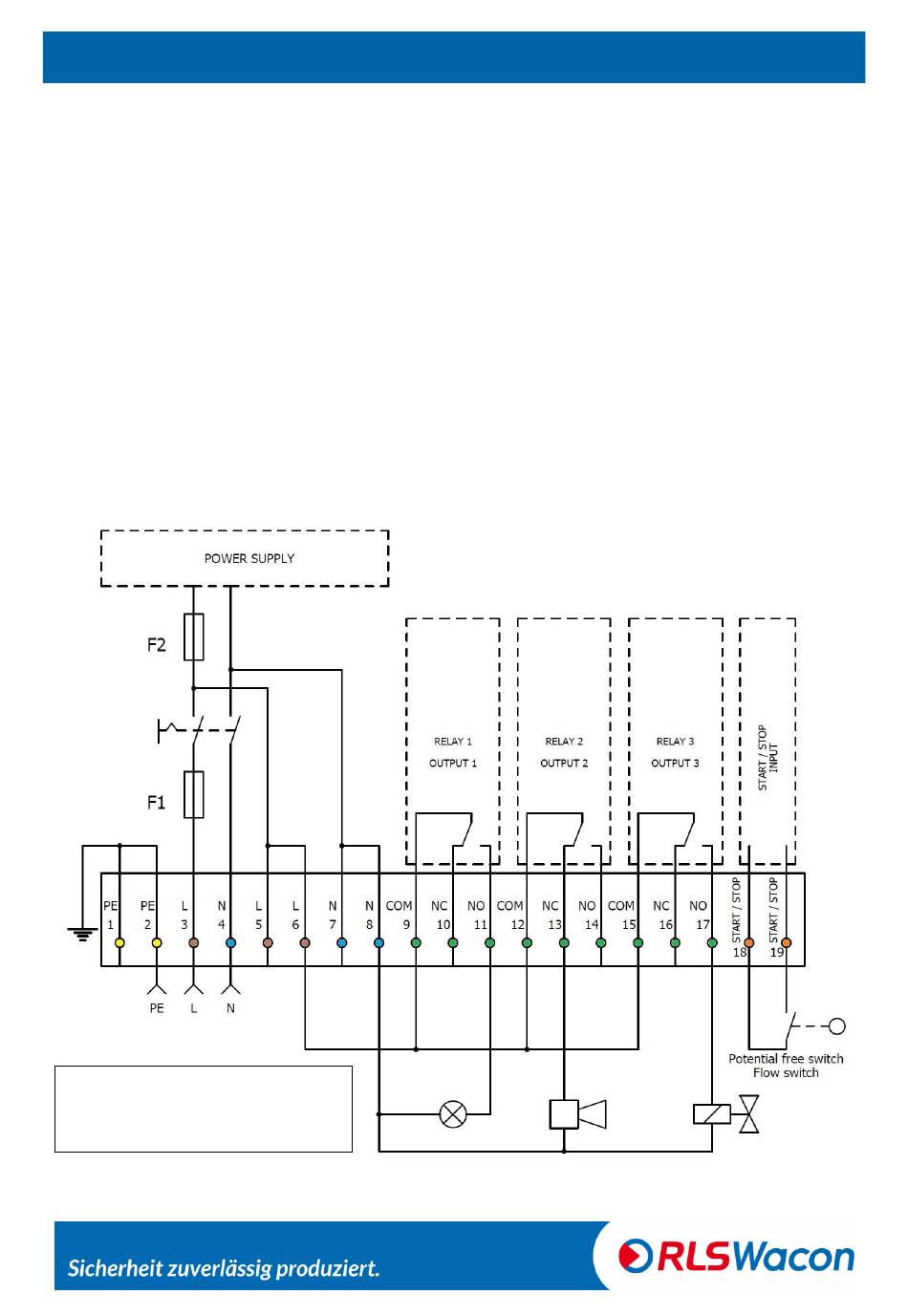

Exemple de câblage 2
Relais 1 :
Témoin lumineux actif en cas de dépassement de la valeur limite
Relais 2 :
Klaxon actif en cas de défaut de l'appareil ou d'absence d'indicateur
Le relais 2 est toujours sous tension pendant le fonctionnement normal : Connexion
COM à NO (sécurité contre les ruptures de fil)
Relais 3 :
Pendant et en plus avant une analyse (délai d'analyse), le relais 3 est excité et
l'électrovanne externe est commutée pour ouvrir, par exemple, l'eau de
refroidissement d'un refroidisseur d'échantillon.
Saisir le contact :
(état de livraison) peuvent être connectés.
Plus d'informations sur le câblage du contact d'entrée à partir de la page31.
Le relais 2 est toujours sous
tension pendant le
fonctionnement normal :
Connexion COM à NO (sécurité
contre les ruptures de fil)
RLS Wacon GmbH ∙ +49 (0)5121 28126 0 ∙ info@rls-wacon.de
Un interrupteur libre de potentiel, un contrôleur de débit ou un pont de fil
29
