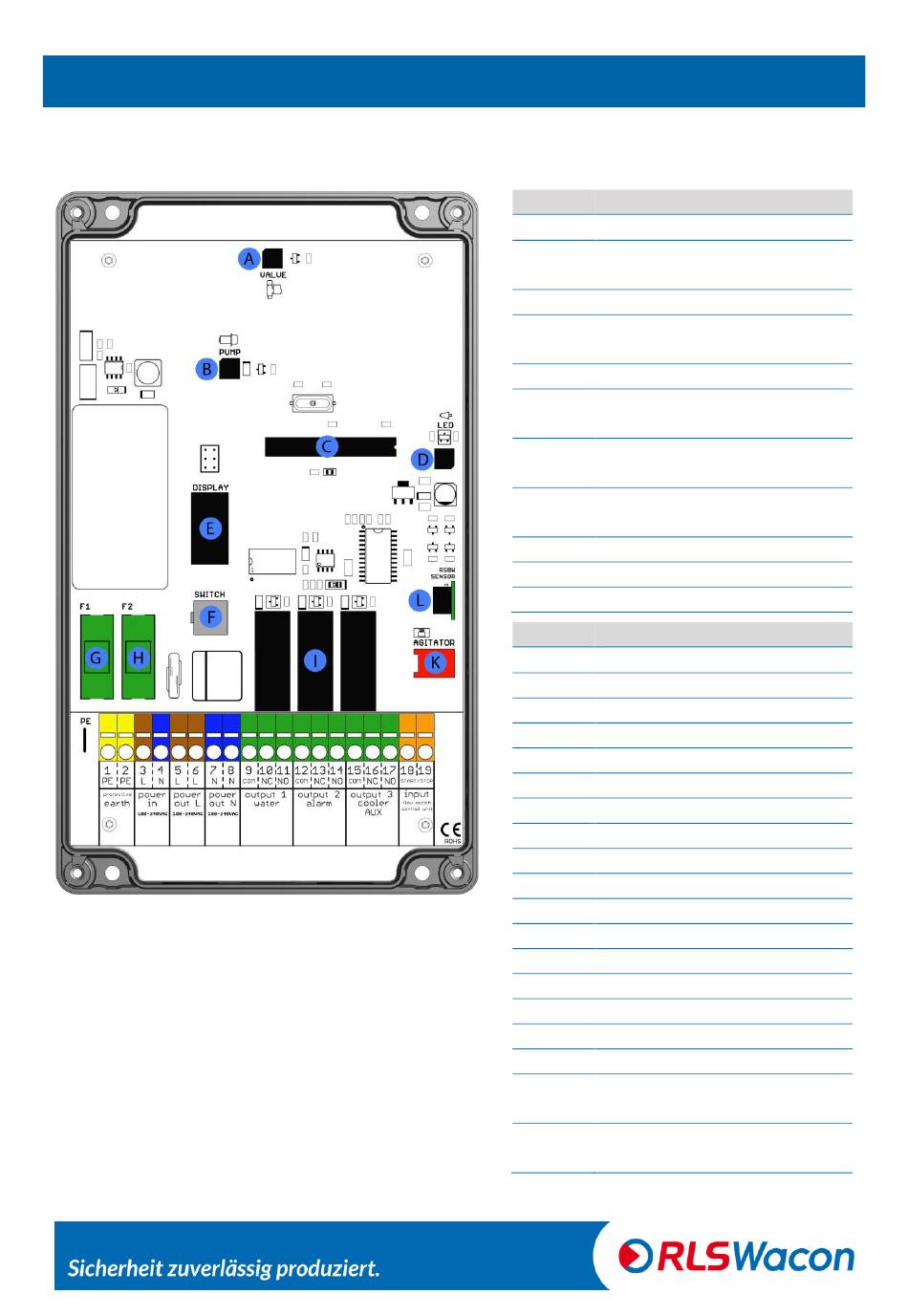

Installation électrique 230 VAC Version
Version 230 VAC
Pour plus d'informations sur les terminaux, voir les
pages 11 et 13, 26 à32.
RLS Wacon GmbH ∙ +49 (0)5121 28126 0 ∙ info@rls-wacon.de
Position Assemblée
A
Connexion d'une électrovanne
B
Raccordement de la pompe
doseuse
C
puce logicielle
D
Connexion de la LED de
l'actionneur
E
Connexion à l'écran
F
Connexion à l'interrupteur
d'alimentation
G
Fusible F1 2A à action lente
(5 x 20 mm)
H
F2 Fusible 400 mA lent
(5 x 20 mm)
I
3 x relais
L
Capteur de couleur
K
Agitateur de connexion
Terminal Affectation
1
Conducteur de protection PE
2
Conducteur de protection PE
3
Entrée secteur L (230 VAC)
4
Entrée secteur N (230 VAC)
5
Sortie secteur L (230 VAC)
6
Sortie secteur L (230 VAC)
7
Sortie secteur N (230 VAC)
8
Sortie secteur N (230 VAC)
9
Relais 1/Sortie 1 - COM
10
Relais 1/Sortie 1 - NC
11
Relais 1/Sortie 1 - NON
12
Relais 2/Sortie 2 - COM
13
Relais 2/Sortie 2 - NC
14
Relais 2/Sortie 2 - NO
15
Relais 3/Sortie 3 - COM
16
Relais 3/Sortie 3 - NC
17
Relais 3/Sortie 3 - NON
18
Contact pour la saisie des
données de démarrage/arrêt
19
Contact pour la saisie des
données de démarrage/arrêt
24
