 Attendre 30 secondes le démarrage complet de l'onduleur.
 Fermez ("ON") les différents disjoncteurs de sortie du tableau de distribution.
 Démarrez les charges à alimenter d'une façon progressive.
 Le système est complètement démarré et les charges sont protégées par l'onduleur.
5.2 Arrêt complet de l'onduleur.
 Arrêter les charges.
 Ouvrez ("OFF") les différents disjoncteurs de sortie du tableau de distribution.
 Arrêtez l'onduleur. Allez dans le sous-menu (écran 1.0) « CONTRÔLE & ETAT DE L'EQUIPEMENT » - voir
Fig. 18, et cliquez à droite une seule fois. L'écran 1.3 va s'ouvrir vous demandant d'arrêter l'unité en
appuyant sur (ESC). Faites-le, et confirmez en appuyant à nouveau sur (ENT), voir Fig. 17.

Ouvrez l'interrupteur de sortie (Q2) en le mettant sur la position "OFF".
 Ouvrez ("OFF") le sectionneur porte-fusibles de batteries de l'armoire batteries (Q8), et/ou le sectionneur
porte-fusibles de l'onduleur (Q3).
 Ouvrez l'interrupteur d'entrée (Q1a) et l'interrupteur de by-pass (Q4) en les mettant sur la position "OFF".
 Coupez l'alimentation de l'onduleur et le by-pass par le disjoncteur d'entrée ou l'interrupteur général. Le
système va être complètement désactivé.
 Danger de décharge électrique. Après avoir arrêté l'appareil, et si vous devez déconnecter le ou les
blocs batteries séparés, attendez plusieurs minutes (environ 5 minutes) pour permettre aux condensateurs
électrolytiques de se décharger.
 L'équipement est complètement arrêté.
5.3 Fonctionnement de l'arrêt d'urgence (Emergency Power Off - EPO).
La fonction d'arrêt d'urgence (Emergency Power Off - EPO) est équivalente à un arrêt complet de l'onduleur :
 Tous les convertisseurs sont arrêtés (redresseur et onduleur).
 Aucune tension n'est envoyée sur les charges.
 Cette fonction peut être commandée par connecteur 2 voies (X50)
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
26
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 06 11 AA 59 202 01

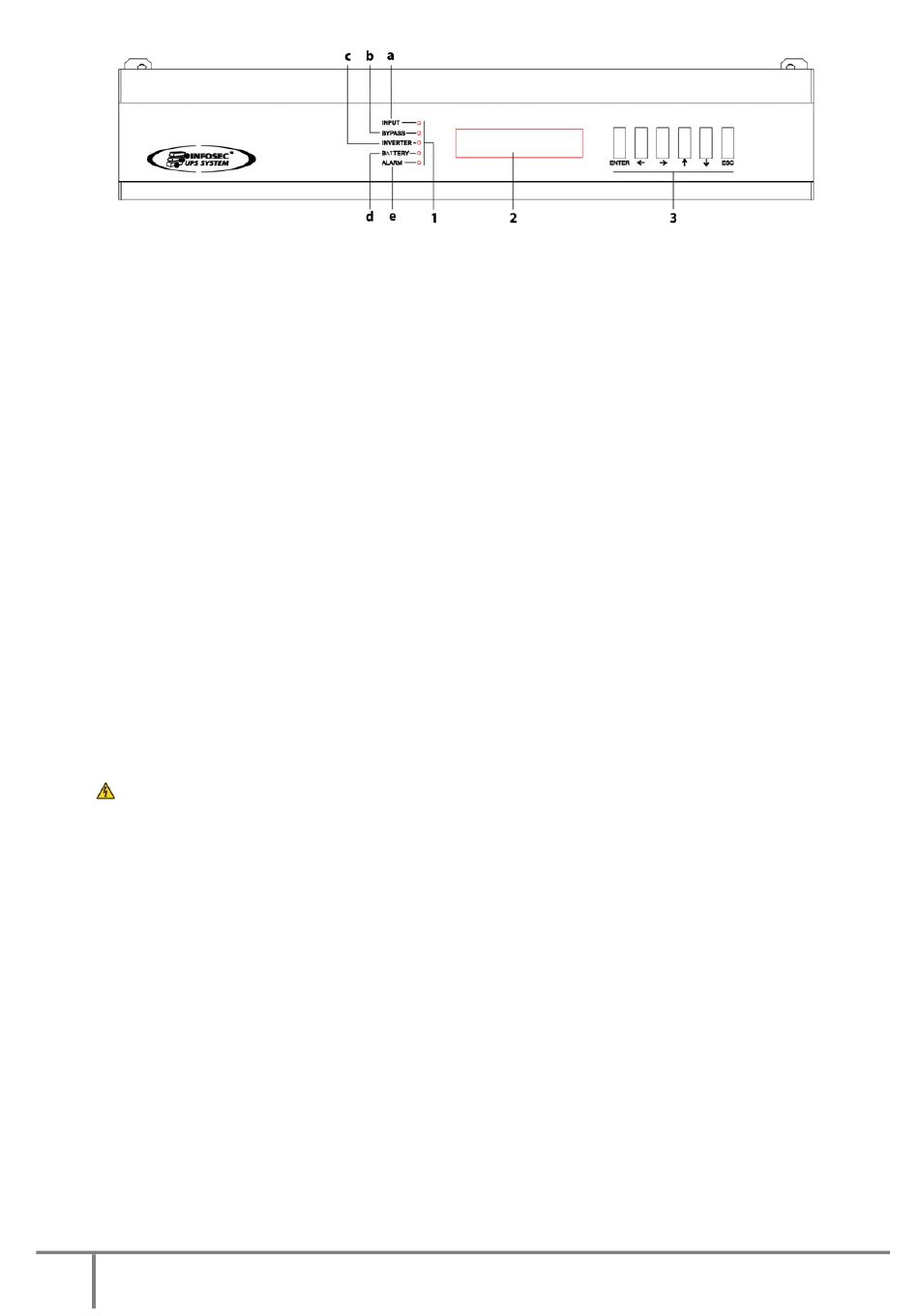

Fig.18. Indications des DEL du panneau de commande (PC)
