3.2 Définition et structure.
3.2.1
Diagramme structurel.

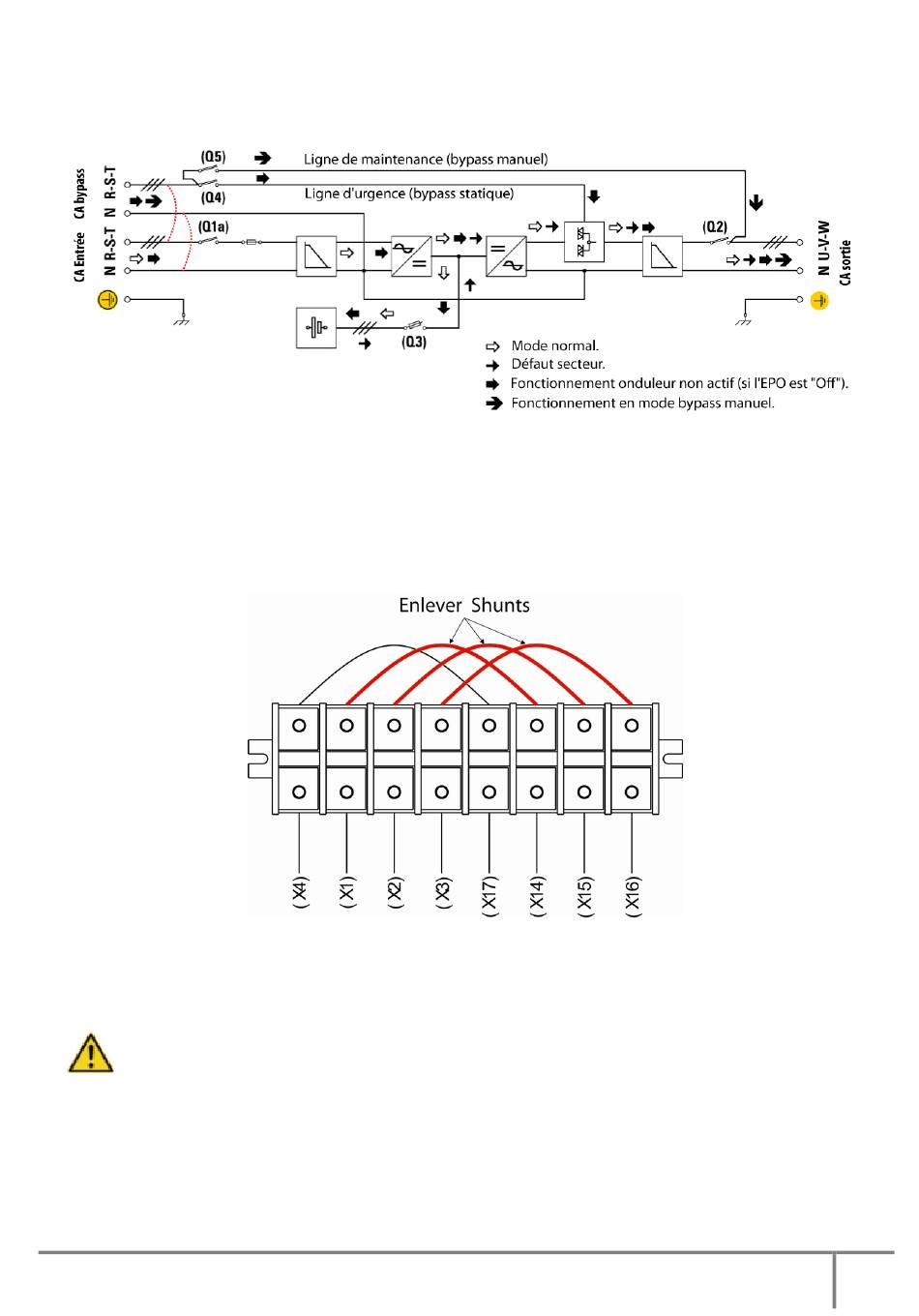

Fig.10. Schéma de fonctionnement du M4T.
Les onduleurs de la série M4T ont la possibilité d'avoir l'alimentation principale (réseau 1) et l'alimentation by-
pass (réseau 2) séparées. Le raccordement le plus couramment demandé étant alimentation principale et by-
pass communes, les bornes des deux entrées sont reliées entre-elles en standard. Si la configuration finale est
prévue avec réseaux 1 et 2 séparés, il faut alors enlever les shunts entre les deux entrées.
Pour les équipements avec ligne de by-pass indépendante, un transformateur d'isolement doit être
placé sur l'une ou les deux entrées de puissance secteur (entrée redresseur ou by-pass statique), afin
d'éviter la connexion directe de la borne neutre aux deux bornes secteur par le biais du câblage
interne de l'appareil.
Ceci n'est applicable que lorsque les deux lignes d'alimentation proviennent de deux réseaux
différents, par exemple :
- Deux différentes compagnies d'électricité.
- Une compagnie d'électricité et un groupe électrogène, etc.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 06 11 AA 59 202 01
Bornes de raccordement de l'alimentation
11
