3.
Ajustage de l'installation de couture
3.1
Ciseaux de fil
7
1
REGLAGE ET INSPECTION
Le couteau mobile doit pouvoir se déplacer librement dans la fente du
module de forme de couture pendant la coupe du fil.
RISQUE D'ACCIDENT!
Fermer l'interrupteur principal!
Démonter les ciseaux de fil seulement après avoir débranché
l'installation de couture.

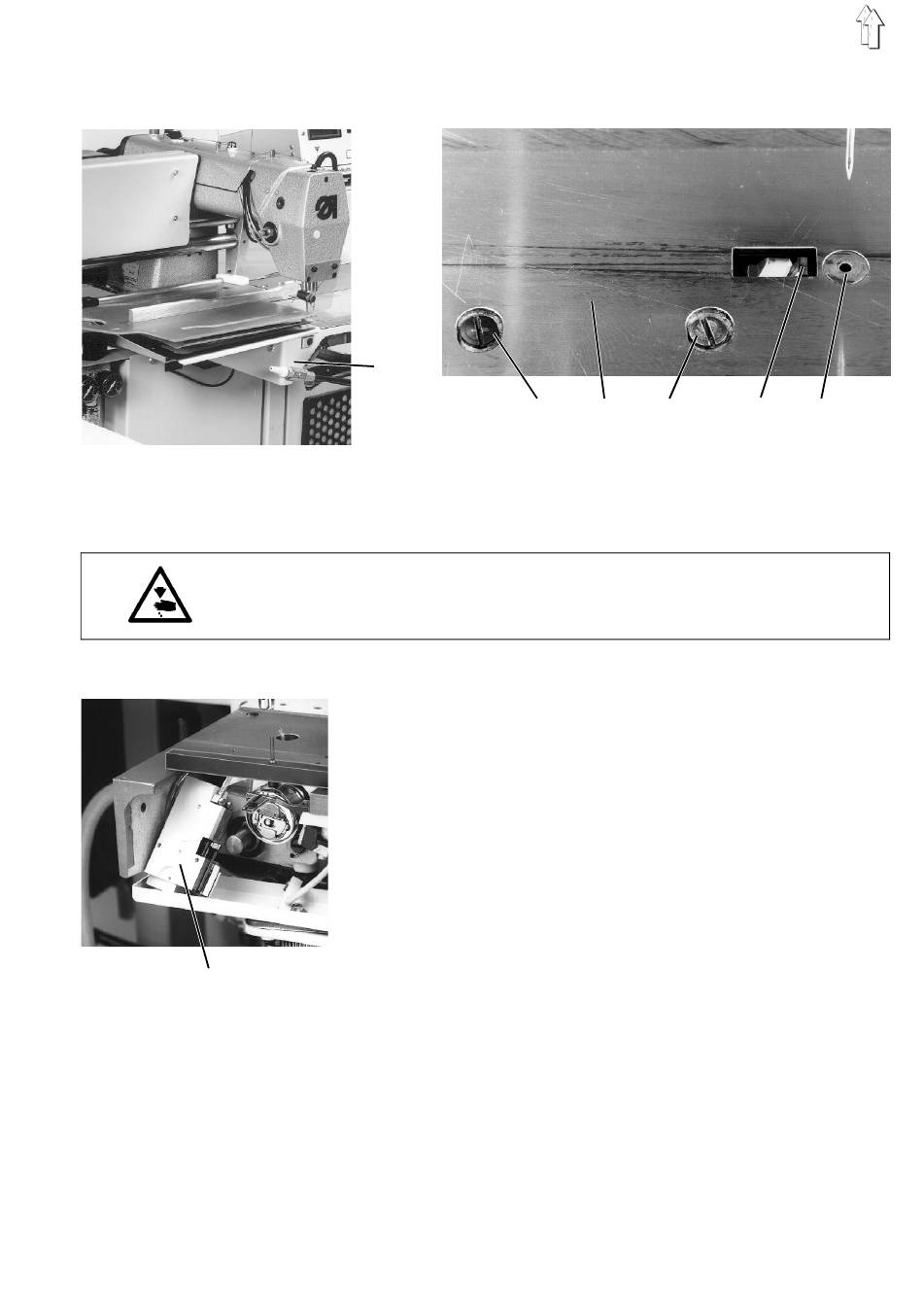

Démonter les ciseaux de fil
–
Enlever le module de forme de couture et le revêtement (1).
–
Retirer les vis (2) et (4).
ATTENTION!
Il y a deux disques d'entretoise entre la tôle-glissière et les
ciseaux de fil.
–
Marquer les trois tuyaux près des ciseaux de fil (7) et puis les
dévisser.
–
Sortir les ciseaux de fil (7).
Remonter les ciseaux de fil
–
Raccorder les tuyaux suivant les marquages faits.
–
Fixer les ciseaux de fil (7) sous la tôle-glissière (3).
Les tuyaux ne doivent pas entrer en contact avec les éléments
mobiles!
–
Resserrer les vis (2) et (4).
Le couteau mobile doit pouvoir se déplacer librement dans la fente
du module de forme de couture pendant la coupe du fil.
ATTENTION!
Lors du montage, poser les disques d'entretoise entre la
tôle-glissière et les ciseaux de fil.
–
Rattacher le recouvrement (1) et le module de forme de couture.
Test de fonctionnement des ciseaux de fil
–
Le contrôle du fonctionnement des ciseaux de fil (7) peut se faire
avec le programme 64 (voir aussi description abrégée dans la
partie MICROCONTROLE).
2
3
4
5
6
21
