Az első inverter J5 / 8-as csatlakozóját kösse össze a második inverter J5 / 7-es csatlakozójával. Ismételje ezt a műveletet
•
a láncolat minden inverterénél (használjon árnyékolt kábelt).
Az utolsó inverternél a J5 8-as és 10-es csatlakozóját kösse össze egy áthidalóval a láncolat zárása érdekében.
•
A 8. ábrán bemutatásra kerül az inverterek összekötése.

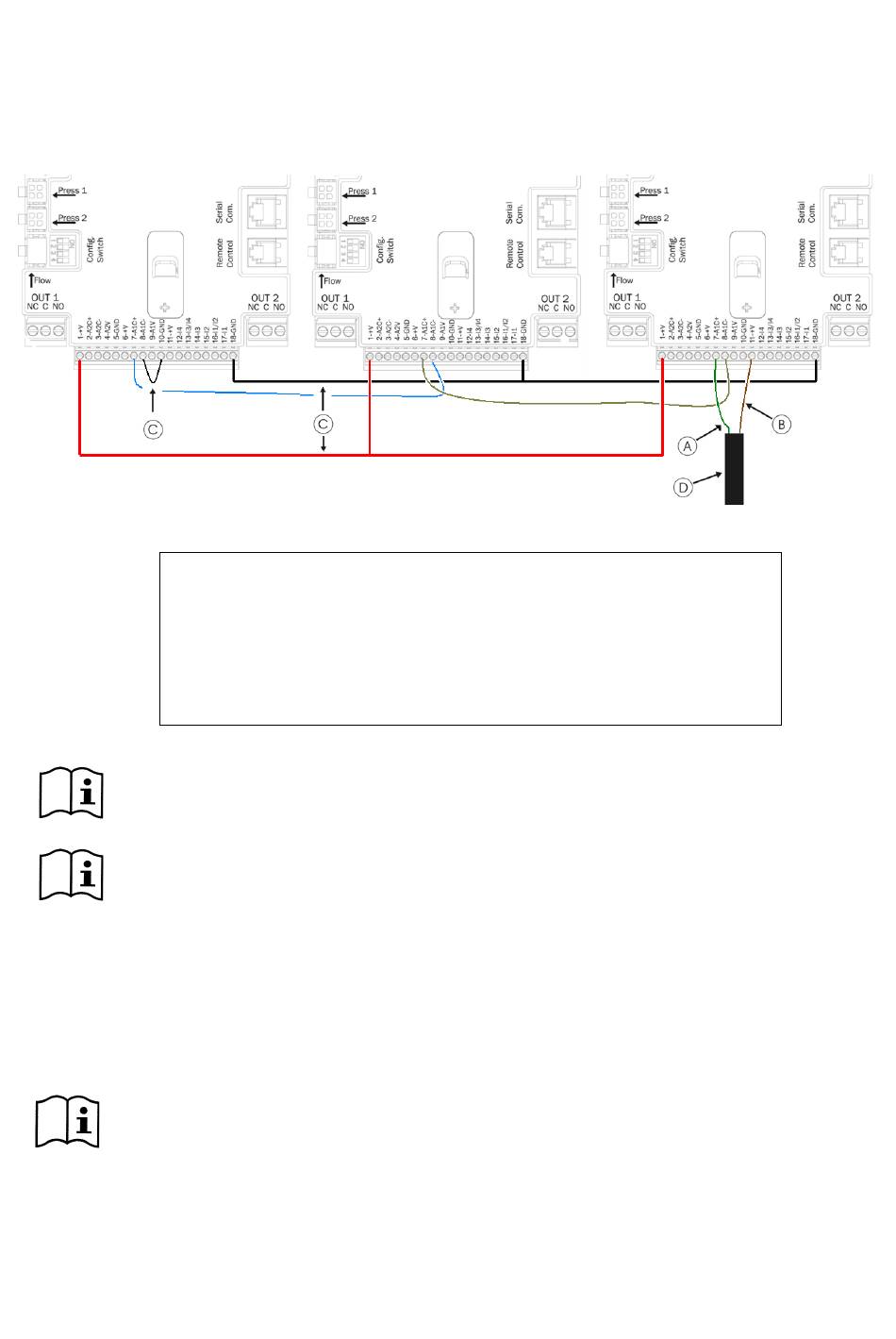

10.ábra: : A 4-20mA-es nyomás szenzor bekötése egy multi inverteres rendszerbe.
A színek a tartozékként szállított 4-20mA -es szenzorra vonatkoznak.
A
B
C
D
Figyelem: kizárólag árnyékolt kábelt használjon a szenzorok bekötéseinél.
A volumen-áram mérő nyomásszenzor használata érdekében szoftver útján konfigurálni kell a PR paramétert az
installátori menüben a 6.5.7 fejezetben leírtak szerint. Ennek híján a rendszer nem működik és a BP1 hibaüzenetet
adja (nem bekötött nyomás szenzor)
2.2.3.2 Az áramlás szenzor bekötése
Az áramlás szenzor a saját kábelével együtt van szállítva. A kábel egyik végét magához a szenzorhoz kell bekötni míg a másik végét
az inverter áramlás szenzorhoz szolgáló bemeneti csatlakozójához ami a "Flow" felirattal rendelkezik (lásd a 6. ábrát). A kábelnek két
különböző végződése van kötelező (nem felcserélhető) bekötési pontokhoz: az egyik vége ún. ipari alkamazásokhoz való végződés
(DIN 43650) a szenzor oldali bekötéshez míg a másik vége egy 6 pólusú csatlakozó mely az inverter oldali bekötéshez való.
Az áramlás szenzornál és a raciometrikus nyomás szenzornál (0-5V) a szenzor testrészén azonos (DIN 43650
szabványú) ipari alkalmazásokhoz való csatlakozól van, ezért ügyelni kell arra, hogy a megfelelő szenzort a
megfelelő kábellel kössük be!
Zöld (OUT -)
Barna (IN +)
Áthidalók
Kábel a szenzortól
MAGYAR
Jelmagyarázat
