A volumen-áram mérő szenzor használata érdekében konfigurálni kell az installátori menü PR paraméterét -lásd a 6.5.7 fejezetben.
Bekötés multi inverteres rendszerhez:
Egyetlen 4-20mA-es volumen-áram mérő szenzorral is kialakíthatók multiinverteres rendszerek de a szenzort minden inverterhez be
kell kábelezni. Az inverterek összekötéséhez kötelezően árnyékolt kábelt kell használni (árnyékolás+ 2 szál)
A munka lépései a következők:
Kösse össze minden inverter földelő vezetékét
•
A lánchoz tartozó minden inverternél a J5 sorkapocs-tábla 18-as sorkapcsait (GND) kösse össze a (használjon árnyékolt
•
kábelt)
A lánchoz tartozó minden inverter J5 /1 (V+) sorkapcsát kösse össze (használjon árnyékolt kábelt).
•
Kösse be az első inverterhez a nyomás szenzort.
•
barna huzal (IN +) a 11-es sorkapocshoz / J5 sorkapocs-tábla
o
zöld huzal (OUT -) a 7-es sorkapocshoz / J5 sorkapocs-tábla
o
MAGYAR

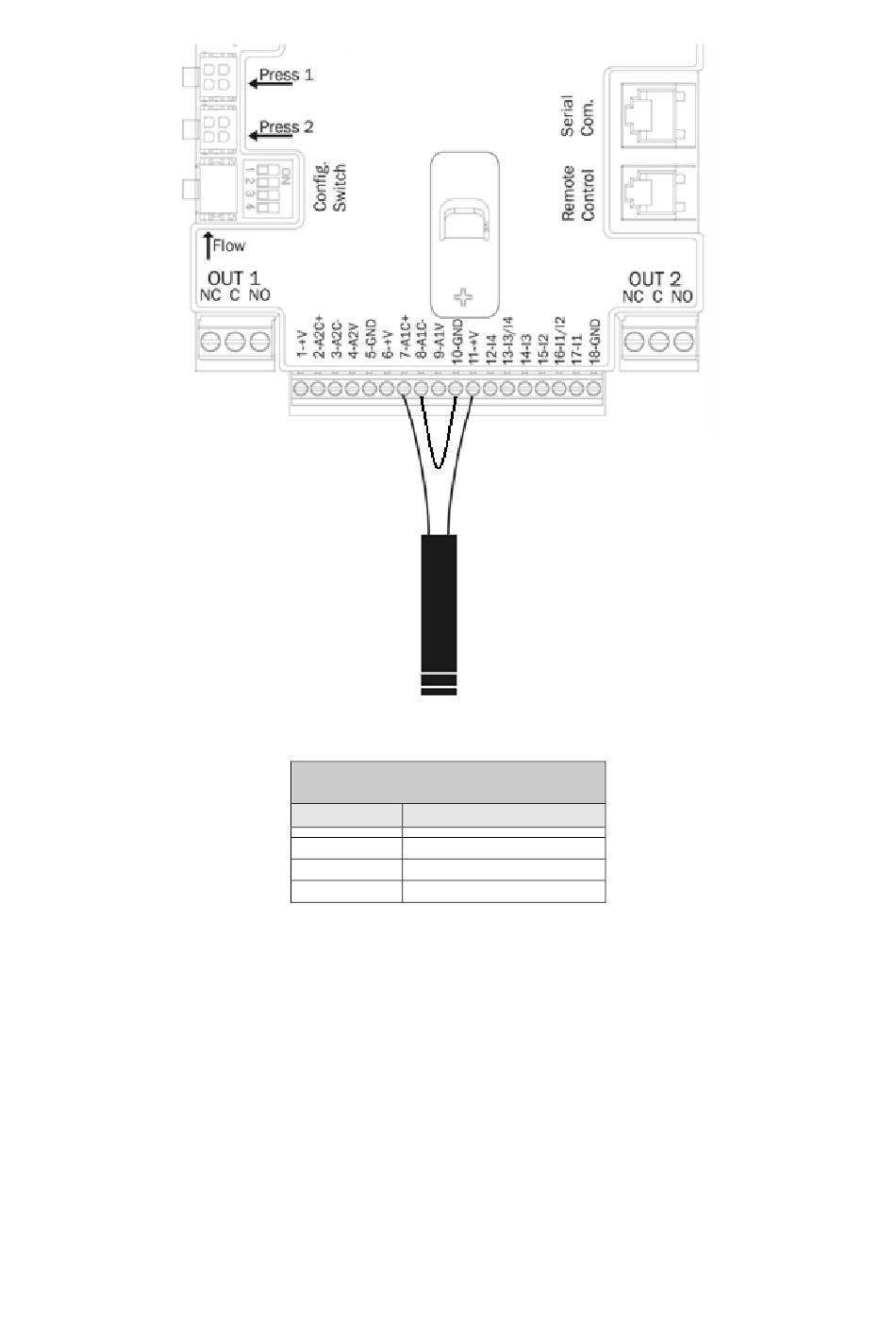

9.ábra: Nyomás szenzor bekötése 4 - 20mA
Szenzor bekötés 4 – 20mA
"Szóló" inverteres rendszer
Sorkapocs Bekötendő kábel
7 Zöld (OUT -)
8 -10 Áthidaló
11 Barna (IN +)
7.táblázat: Szenzor bekötés 4 - 20 mA
