4. Diseño y función

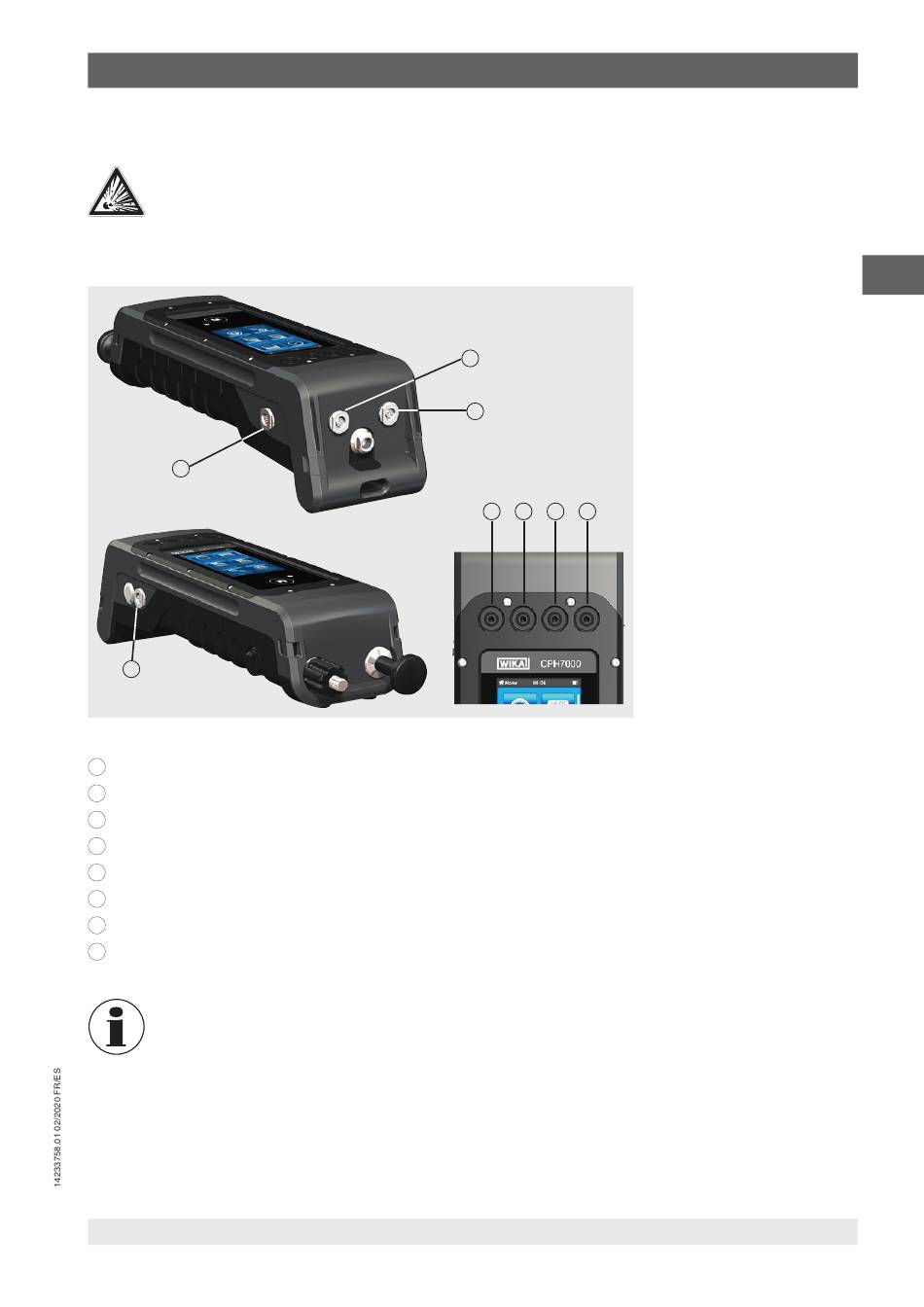

4.2 Conexiones eléctricas
¡PELIGRO!
Peligro de muerte debido a la pérdida de la protección contra explosiones
La inobservancia del contenido y de las instrucciones puede originar la pérdida de la protección contra
explosiones.
▶
Al utilizar los conectores VIN y mA fuera de la atmósfera potencialmente explosiva, no se debe sobrepasar el
valor máximo de DC 60 V, por ejemplo, conectando sólo a circuitos SELV según EN 60079-14.
3
4
Conexión para sensor de presión referencial externo modelo CPT7000 en canal 1 (EXT 1)
1
Conexión para sensor de presión referencial externo modelo CPT7000 en canal 2 (EXT 2)
2
Conexión para módulo de entorno (AMB) o sensor de temperatura Pt100 (RTD)
3
Conexión para fuente de alimentación
4
V - Hembrillas para clavijas de 4 mm: conexión a tensión de DC 24 V
5
OUT
V - Hembrillas para clavijas de 4 mm: conexión para medición de tensiones (DC 30 V) (V_IN)
6
IN
mA - Hembrillas para clavijas de 4 mm: conexión para medición y simulación de corriente (30 mA) (mA)
7
GND - Terminal de masa (GND)
8
Cada circuito externo conectado a esta unidad debe ser protegido contra descargas eléctricas por un
aislamiento adicional o aislamiento reforzado contra tensiones peligrosas activas.
WIKA manual de instrucciones, calibrador portátil de proceso, modelo CPH7000
2
1
5 6 7 8
