4. Diseño y función
¡PELIGRO!
Todas las conexiones eléctricas deben establecerse o interrumpirse
estando el calibrador de proceso desconectado, debiendo asegurarse
de que la tensión de servicio indicada en la fuente de alimentación
coincida con la tensión de red local. Las entradas de medición no
deben sobrecargarse eléctricamente (véase 3 "Datos técnicos") y en
caso de que la pieza de ensayo tenga alimentación propia, se debe
desconectar la alimentación interna de 24 V a través del menú.
¡ADVERTENCIA!
Si el calibrador de proceso está ajustado para la lectura de piezas
de ensayo con salida de tensión de p. ej. 0 ... 1 V / 0 ... 2 V / 0 ... 5 V /
0 ... 10 V y no se encuentra conectada ninguna pieza de ensayo en
la entrada de medición (tensión), en la pantalla se visualiza un valor
no equivalente a cero para la pieza de ensayo. Esto no indica error
alguno, sino que se basa en la construcción eléctrica de la entrada de
medición.
No conectar en cortocircuito la alimentación interna de 24 V o superar
la salida máx. de corriente de 50 mA debido a la conexión. (no situarse
además por debajo de los 20 mA, a fin de asegurar una correcta
medición de la corriente).

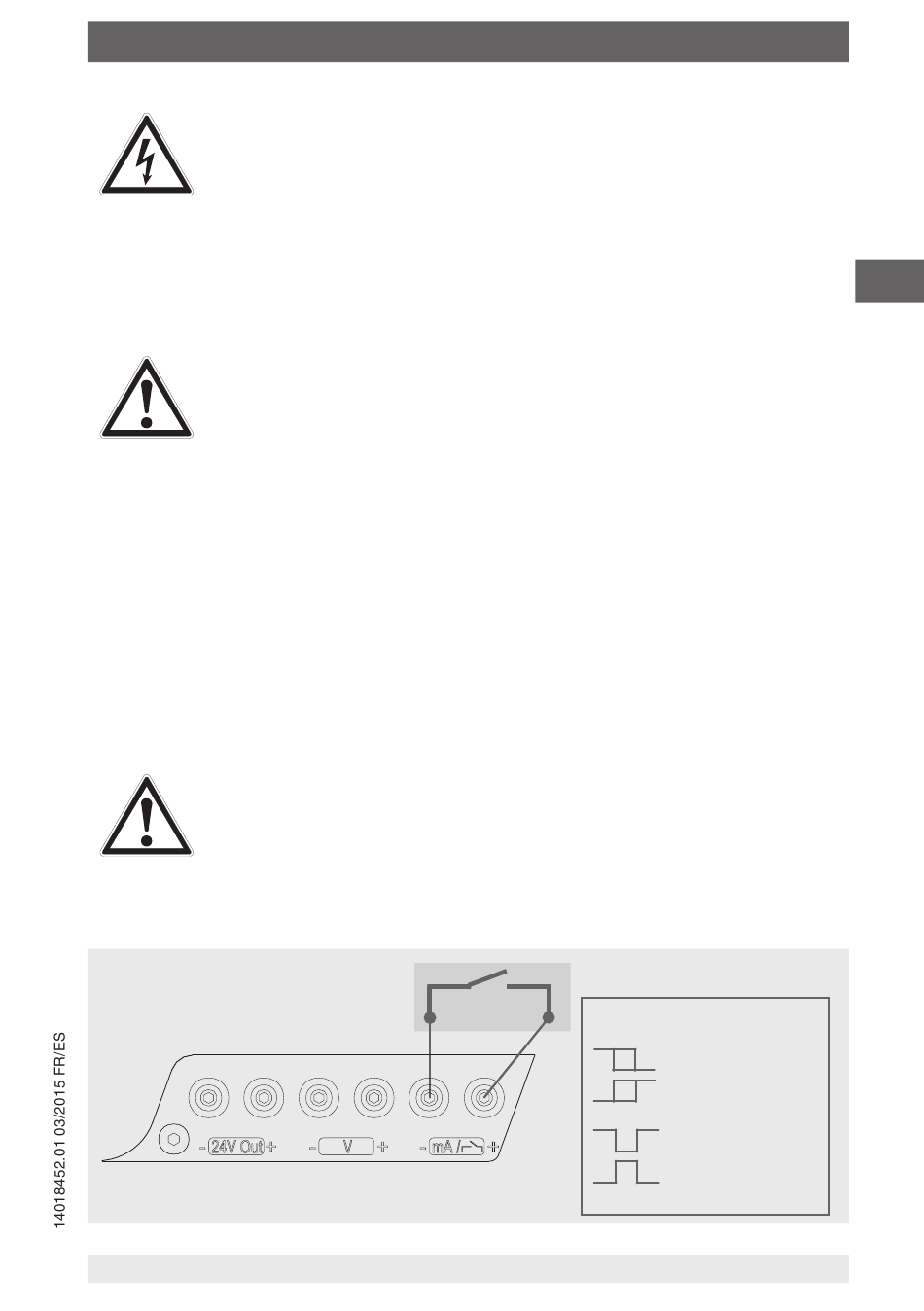

4.3.1 Conexión eléctrica de un presostato libre de potencial
¡ADVERTENCIA!
Al calibrador de proceso deben conectarse únicamente interruptores
(pasivos) libres de potencial, conforme al dibujo, mediante el cable de
prueba suministrado.
Una alimentación de corriente o tensión puede causar la destrucción
del CPH6000.
Interruptores libres
de potencial
WIKA manual de instrucciones calibrador de proceso, modelo CPH6000
Tipos de conmutación:
Contacto abre/
cierre
Ventana Low/High
ES
79
