4. Conception et fonction
4.4.1 Raccordement du capteur de pression de référence type CPT6000
ATTENTION !
Utilisez seulement des capteurs de pression de référence type
CPT6000 ! L'utilisation d'autres capteurs pourrait endommager à la fois
le calibrateur de process et les capteurs de pression de référence.
Éteindre le calibrateur de process avant de changer les capteurs.
Avant d'allumer l'instrument, raccordez le capteur, sinon il pourrait ne
pas être identifié correctement par l'instrument.
Lorsque le CPH6000 est allumé, le capteur de pression de référence
doit être installé dans la position dans laquelle les mesures seront
faites et ne doit pas se trouver sous pression, mais plutôt à la pression
atmosphérique.
Pour des capteurs de pression relative, il y a une soupape d'égalisation
de pression placée sur le dessus du capteur sous le couvercle en
plastique. Cette ouverture d'aération (avec membrane intégrée) doit
toujours demeurer libre de tout blocage !
ATTENTION !
N'utilisez que le câble de raccordement d'origine WIKA lorsque vous
travaillez avec des capteurs de pression de référence CPT6000.
4.4.2 Raccordement électrique des capteurs de pression de référence type
CPT6000 au CPH6000
1. Raccordement électrique standard
Le capteur de pression de référence CPT6000 est raccordé électriquement au
CPH6000 par un connecteur circulaire M12 x 1,5 avec fixation par vis.

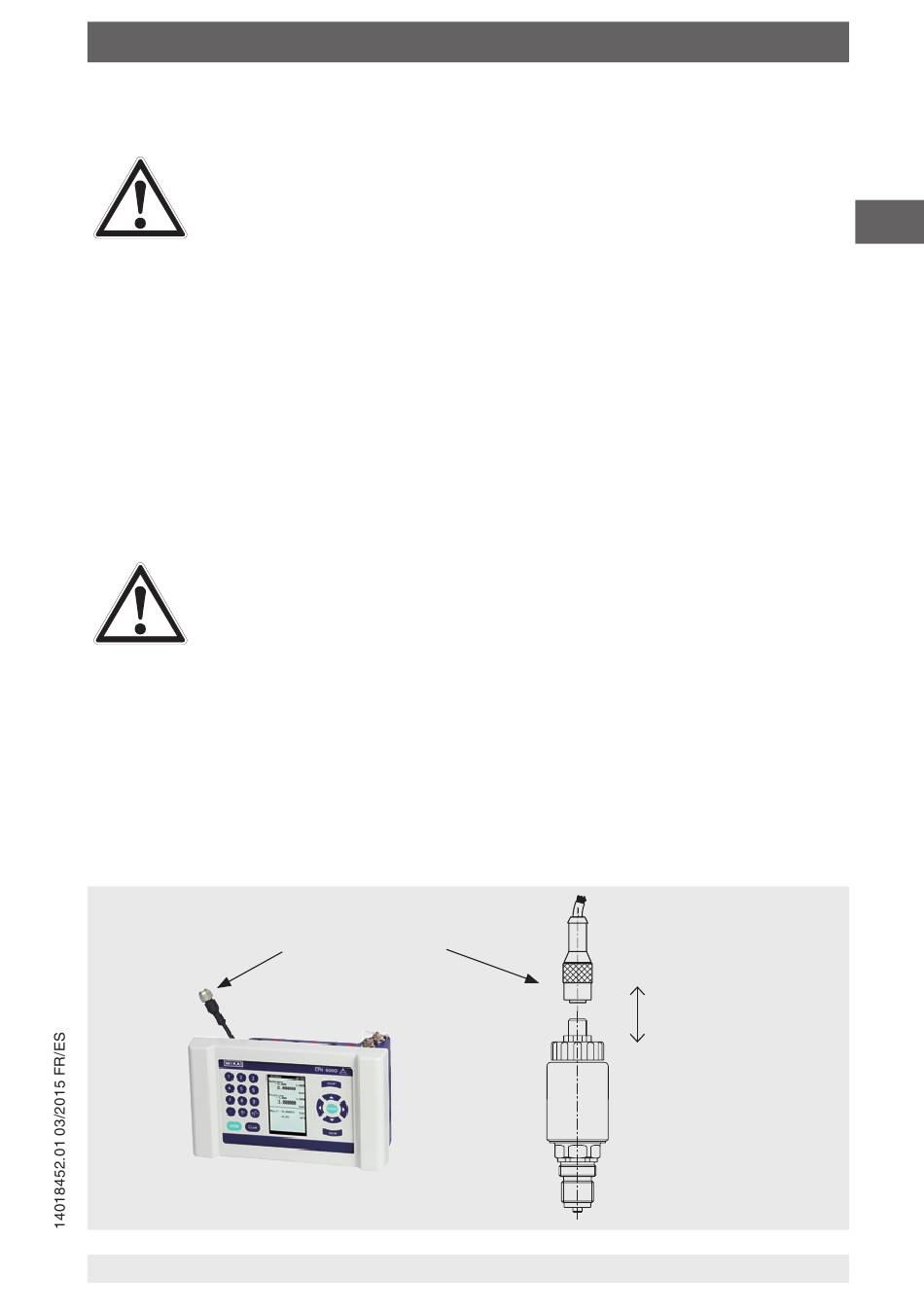

Câble de raccordement pour un capteur
de pression de référence CPT6000
