FRANCAIS – Manuel d'installation et d'utilisation de l'écran de projection
Le type de moteur installé sur le produit est identifié sur l'étiquette reportant le logo CE appliquée sur chaque produit. À l'ouverture de l'emballage, veuillez contrôler l'étiquette et identifier le modèle correct
du moteur afin d'effectuer l'installation et le câblage corrects de l'appareil. Au cas où la puissance du moteur ne correspondrait pas à la puissance du réseau électrique du lieu d'installation, veuillez
contacter un électricien et vous munir d'un transformateur de courant et Hz adapté.
Le câblage électrique doit respecter les normes CEI en vigueur. La norme CEI EN 60335-1 prévoit que le réseau
d'alimentation doit être pourvu d'un dispositif de déconnexion omnipolaire avec une distance d'ouverture des
contacts d'au moins 3 mm. N'utiliser pour la commande de l'écran que le commutateur fourni avec l'appareil, ou un
modèle équivalent, en suivant les indications du schéma de raccordement (si le moteur est monté sur la gauche, les
couleurs des fils doivent être inversés, donc déroulement = marron, enroulement = noir). Le commutateur doit être
monté de manière à pouvoir l'actionner tout en ayant l'écran sous les yeux et à une hauteur comprise entre 1,5 et 1,8
m de hauteur du sol. Pour raccorder les câbles au commutateur fourni, enlever les plaques frontales pour accéder
aux commutateurs de blocage/déblocage.
l'exécution correcte des raccordements électriques, dans les règle de l'art et dans le respect des réglementations en
vigueur, est importante pour la prévention des accidents et afin de garantir un fonctionnement correct et durable de
l'écran.
Avant d'effectuer toute opération sur les parties électriques, s'assurer qu'il n'y a pas de tension.
Le moteur des écrans pourvus de caisson est situé sur la droite de l'écran vu de face (sur demande, il est possible de
l'avoir sur la gauche). Ne jamais relier deux moteurs ou plus à un même commutateur sans une commande de
groupe, ou bien deux commutateurs sur le même moteur.
ATTENTION: À LIRE AVANT D'EFFECTUER TOUT RÉGLAGE
Les réglages indiqués dans le tableau suivant ne peuvent être effectués que par un technicien autorisé et spécialisé. Le non respect des procédures décrites peut provoquer des
dommages au produit, pour lesquels la garantie ne sera pas valable. Le réglage des fins de course varie en fonction de la position du moteur (gauche colonne A ou droite
colonne B) et en fonction de la chute de la toile (antérieure ligne D ou postérieure ligne C). Le réglage s'effectue à l'aide d'une clé hexagonale de 4 mm (fournie).
LES VIS POUR LE RÉGLAGE DES FINS DE COURSE SE TROUVENT DANS LA PARTIE INFÉRIEURE DE L'ÉCRAN (ATTENTION DES TROUS PEUVENT-ÊTRE COUVERT PAR DE L'ADHÉSIF
DE GARANTIE – PERCER L'ADHÉSIF AVEC UN TOURNEVIS) ET NON DANS LES FLANCS DROIT OU GAUCHE. NE PAS RÉGLER LES FINS DE COURSE AVEC LE BOUTON DE MONTÉE
OU DESCENTE ACTIONNÉ.
RISQUES
LA FIN DE COURSE SUPÉRIEURE DOIT TOUJOURS ÊTRE RÉGLÉE À 2mm DU CAISSON (voir image à droite).
La fin de course est réglée de manière à permettre que la toile de projection reste enroulée sur au moins 1,5 tours autour du rouleau afin d'éviter le décrochage de la toile. Une
attention particulière doit être accordée en cas de réglage des fins de course au-delà du réglage d'usine de déroulement de la toile de projection. Un tel réglage est admis
jusqu'à 3 cm sans risque de dommages pour le produit. Un mauvais réglage des fins de course peut provoquer :
-Décrochage de la toile de projection du rouleau.
-Enroulement en sens contraire de la toile de projection avec endommagement de la surface de l'écran et des mécanismes d'enroulement.
-Rupture de la soudure du bord noir en bas (écrans avec bord).
-Effort excessif du moteur avec risque d'endommagement et de déclenchement de la résistance thermique contenue dans celui-ci.
-Enroulement excessif du système de réglage des fins de course et rupture de la partie mécanique.
GARANTIE
Nous rappelons aux opérateurs qu'en cas de modification des protections et d'endommagement dû à un réglage incorrect, les interventions de réparation seront considérées
hors garantie.
Made by Adeo Screen sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: MAX ONE Installation Manual rev2 | 12.06.2017
Please verify that you are working with the latest revision of this document before specifying your screen.

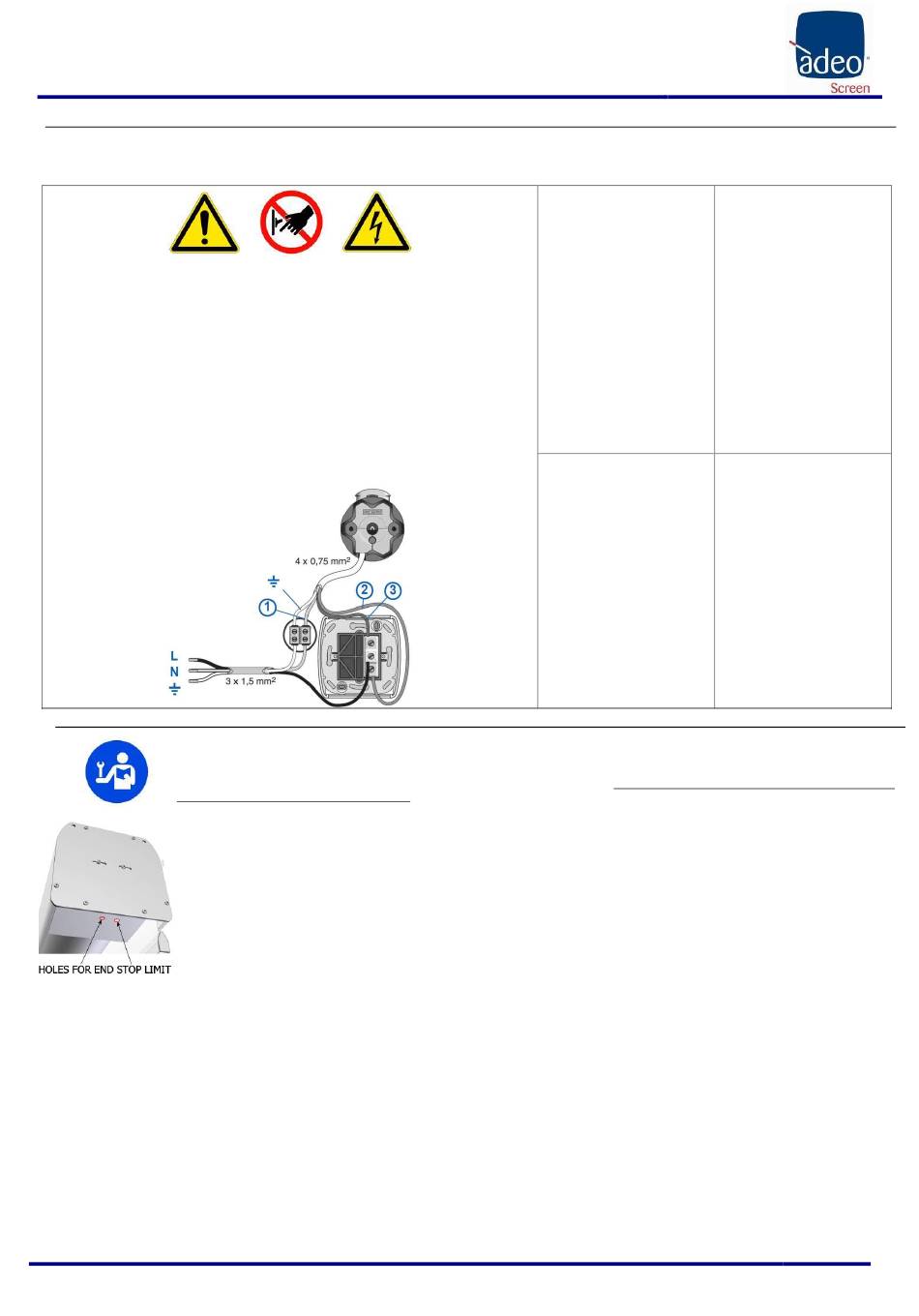

09 IDENTIFICATION DU TYPE DE MOTEUR – CARACTÉRISTIQUES – RACCORDEMENT ÉLECTRIQUE
RACCORDEMENT ÉLECTRIQUE:
ATTENTION:
10 RÉGLAGE DES FINS DE COURSE
230V 50Hz
Caractéristiques moteur:
Fréquence: ~Hz50
Puissance: 170W
Couple: 25Nm
Vitesse: 17Rpm
Cycle de service : S2 4 min
Longueur câble: 2.5m
Résistance mécanique:
conforme norme EN14202
Temp. de fonctionnement:
de –20 à +55 °C
Niveau de pression sonore pondérée :
LpA ≤ 70 dB(A)
Classe de protection du moteur : IP44
120V 60Hz
Caractéristiques moteur:
Fréquence: ~Hz60
Puissance: 250W
Couple: 35Nm
Vitesse: 20Rpm
Cycle de service : S2 4 min
Longueur câble: 2.5m
Résistance mécanique:
conforme norme EN14202
Temp. de fonctionnement:
de –20 à +55 °C
Niveau de pression sonore pondérée :
LpA ≤ 70 dB(A)
Classe de protection du moteur : IP44
Raccordement pour chaque moteur :
Blau (Commun)
Marron (Montee)
Noir (Descente)
Jeune Vert (Terre 230V)
Raccordement pour chaque moteur :
Blanc (Commun)
Rouge (Montee)
Noir (Descente)
Vert (Terre 230V)
Page 15
